Uponor S-Press Plus Übergangsnippel
8 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Außengewinde
Beschreibung

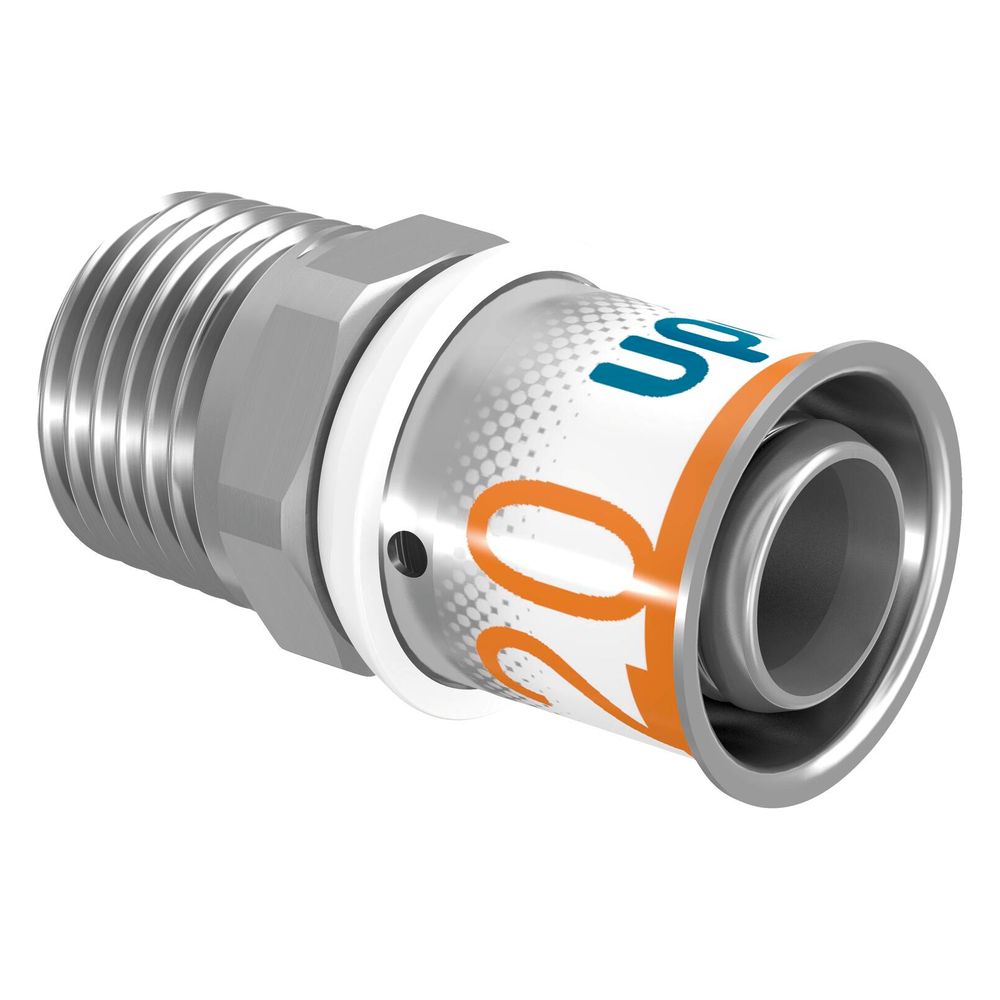

Uponor S-Press Plus Übergangsnippel, 20mm x R 1/2" MT
Der Uponor S-Press Plus Übergangsnippel 20mm x R 1/2" MT aus der S-Press PLUS Serie ist ein hochwertiger, gerader Pressfitting-Übergang aus entzinkungsbeständigem Messing mit verzinnter Oberfläche. Er eignet sich für den Einsatz in Trinkwasser- und Heizungsinstallationen und bietet eine sichere, langlebige Verbindung zwischen Verbundrohren und Außengewindeanschlüssen. Die Kombination aus robustem Material, geprüfter Dichtheit und einfacher Montage macht ihn zu einer zuverlässigen Komponente in modernen Rohrleitungssystemen.
Wie ist der Übergangsnippel konstruiert und welche Materialien werden verwendet?
Der Übergangsnippel ist ein einteiliges Bauteil mit einem geraden Design. Er besteht aus Messing mit einer hoch entzinkungsbeständigen Legierung (DZR) und ist an beiden Anschlussseiten verzinnt, um Korrosion zu reduzieren. Die Pressmuffe ist mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse ausgestattet, die ein Sichtfenster für die Verpressungskontrolle bietet. Die Dichtungen bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der den Hygieneanforderungen für Trinkwasserinstallationen gemäß KTW-Empfehlung und DVGW Arbeitsblatt W 270 entspricht. Der Messingwerkstoff und die galvanische Verzinnung sind gemäß Positivliste des Umweltbundesamtes für Trinkwasserinstallationen geeignet.
Welche Anschlussarten und Maße sind verfügbar?
Der Übergangsnippel verfügt auf der einen Seite über eine Pressmuffe mit einem Rohraußendurchmesser von 20 mm. Die andere Seite ist mit einem konischen Außengewinde (BSPT-R nach DIN EN 10226-1) mit einem Nenndurchmesser von 1/2 Zoll (15 mm) ausgestattet. Die Gesamtlänge des Fittings beträgt 45 mm, wobei die Pressmuffe 19 mm und das Außengewinde 26 mm lang sind.
Wie wird die Verbindung hergestellt und welche Sicherheitsmerkmale sind integriert?
Die Verbindung erfolgt durch eine längskraftschlüssige Radial-Pressverbindung, die ohne Kalibrieren und Entgraten des Rohres ausgeführt werden kann. Die fest fixierte Edelstahl-Presshülse sorgt für eine sichere Pressbackenführung. Eine besondere Verpresstkennzeichnung ermöglicht eine einfache Kontrolle der Dichtheit, da das Fitting bei der Dichtheitsprobe mit 150 mbar Überdruck unverpresst undicht ist. Dies erhöht die Prüfsicherheit vor und während der Montage. Der Fitting ist zudem durchflussoptimiert für geringe Druckverluste.
Für welche Anwendungsbereiche ist der Übergangsnippel geeignet?
Der Übergangsnippel ist für Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und ein Druck von 10 bar möglich, mit kurzzeitigen Störfalltemperaturen bis 100 °C für maximal 100 Stunden. Der Fitting ist zu 100 % kompatibel zu bestehenden Uponor Mehrschichtverbundrohrsystemen für die Anwendungsbereiche Trinkwasserinstallation sowie Heizen/Kühlen.
Welche Zertifikate und Prüfungen liegen vor?
Das Produkt ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgestattet und erfüllt die Anforderungen der DIN EN 12873-1 für Migrationsprüfungen. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und -prüfung (BAM) nach DIN 50905-4 bestätigt (BAM-Gutachten Nr.: 18018634). Zudem wurde die Zugfestigkeit mit über 1600 N gemäß CSTB NF EN 1979 geprüft.
Technische Daten
- Ausführung: 1-teilig
- Form: gerade
- Anschluss 1: Pressmuffe, 20 mm Rohraußendurchmesser
- Anschluss 2: Außengewinde konisch BSPT-R, 1/2 Zoll (15 mm)
- Gesamtlänge: 45 mm
- Material Anschluss 1 & 2: Messing, entzinkungsbeständig (DZR), verzinnt
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Zugfestigkeit: > 1600 N
- Einsatzbereiche: Trinkwasser, Heizung/Kühlung
Der Uponor S-Press Plus Übergangsnippel überzeugt durch seine robuste Bauweise aus verzinktem, entzinkungsbeständigem Messing und die sichere, prüfbare Pressverbindung. Mit einem maximalen Arbeitsdruck von 10 bar und vielseitigen Einsatzmöglichkeiten in Trinkwasser- und Heizungsanlagen bietet er eine zuverlässige und langlebige Lösung für professionelle Rohrverbindungen.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070504 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 5 |
| Arbeitslänge Anschluss 2 | 5 |
| Artikelnummer | UPONOR-1070504 |
| Ausführung | 1-teilig |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 6414905218240 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,05 kg |
| Hauptfarbe Fitting | Aluminium |
| KIWA-Prüfsiegel | ja |
| Länge | 45 |
| Länge Anschluss 1 | 19 |
| Länge Anschluss 2 | 26 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 15 |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | verzinnt |
| Oberflächenschutz Anschluss 2 | verzinnt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Zugfest | ja |
| WEEE-Nr. | DE16532378 |
