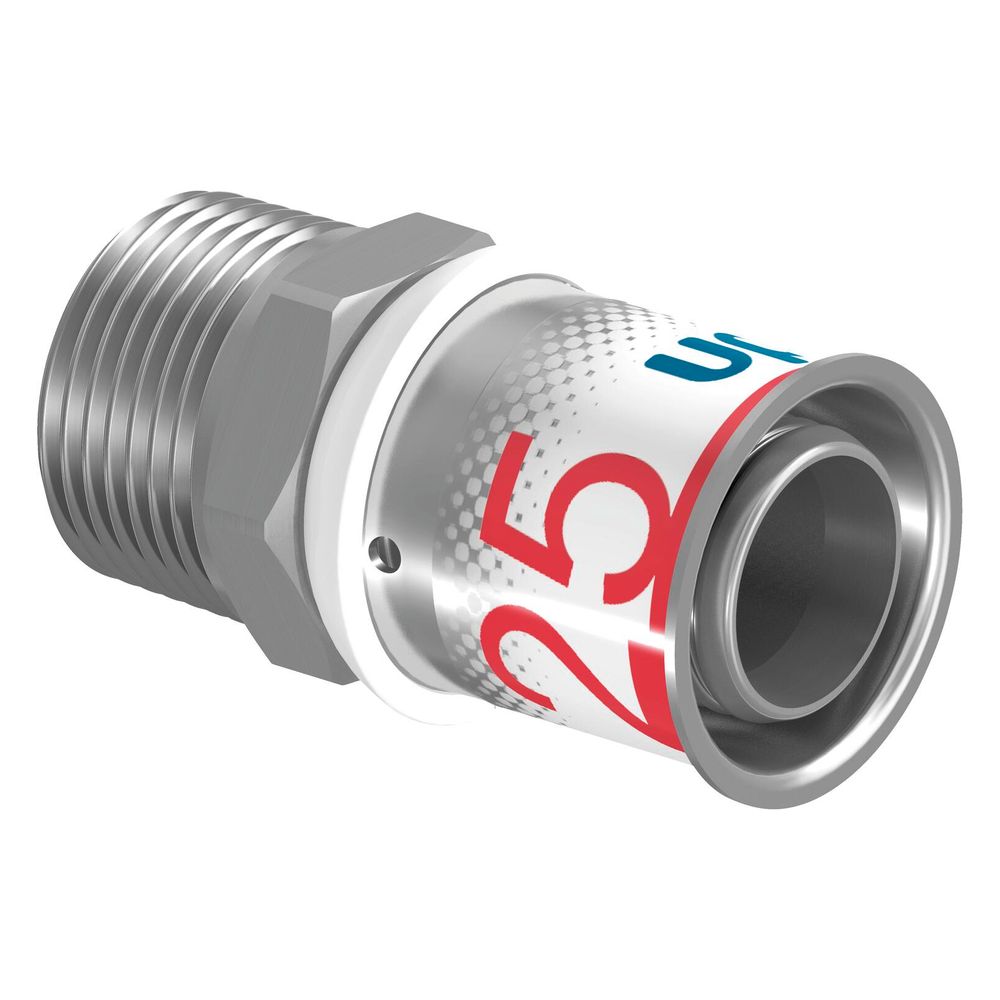

Uponor S-Press Plus Übergangsnippel, 25mm x R 3/4" MT

Der Uponor S-Press Plus Übergangsnippel, 25mm x R 3/4" MT, ist ein hochwertiger, gerader Pressfitting aus der S-Press PLUS Serie. Er verbindet ein 25 mm Verbundrohrsystem mit einem konischen Außengewinde nach BSPT-R (ISO 7-1 / EN 10226-1) und ist für Trinkwasser- sowie Heizungsinstallationen geeignet. Das Produkt zeichnet sich durch seine hohe Korrosionsbeständigkeit, einfache Montage und geprüfte Sicherheit aus.

Wie ist der Übergangsnippel konstruiert und welche Materialien werden verwendet?

Der Übergangsnippel besteht aus einer hoch entzinkungsbeständigen Messinglegierung mit zweischichtiger Innenverzinnung, die den Korrosionsschutz erhöht. Der Messingwerkstoff und die galvanische Verzinnung entsprechen der Positivliste des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Beide Anschlussseiten sind verzinnt und unbehandelt, wobei der Pressmuffenanschluss aus Messing mit DZR-Güte gefertigt ist. Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster zur Kontrolle bietet. Die Dichtungen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen der KTW-Empfehlung und des DVGW Arbeitsblattes W 270. Die Migrationsprüfung erfolgt gemäß DIN EN 12873-1, und die Entzinkungsbeständigkeit ist nach DIN 50905-4 geprüft.

Welche Sicherheits- und Qualitätsmerkmale bietet der Übergangsnippel?

Der Fitting ist mit einer bewährten Prüfsicherheit ausgestattet, die bei der Dichtheitsprobe mit 150 mbar Überdruck eine Verpresst-Kennzeichnung zeigt und „unverpresst undicht" anzeigt. Eine sichere Pressbackenführung und das Pressen ohne Kalibrieren und Entgraten des Rohres erleichtern die Montage. Das Produkt ist DVGW- und KIWA-zertifiziert und erfüllt die Anforderungen der Positivliste des Umweltbundesamtes für Trinkwasserinstallationen. Zudem wurde die Entzinkungsbeständigkeit durch die Bundesanstalt für Materialforschung und Prüfung (BAM) bestätigt. Der Fitting ist durchflussoptimiert für geringe Druckverluste und bietet eine hygieneoptimierte, totraumfreie Verbindung zwischen Fittingkörper und Rohr.

Für welche Anwendungsbereiche ist der Übergangsnippel geeignet?

Der Übergangsnippel ist für den Einsatz in Trinkwasserinstallationen mit einer maximal zulässigen Dauerbetriebstemperatur von 0 °C bis 70 °C und einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden zulässig. Im Heizungsbereich sind Dauerbetriebstemperaturen bis 80 °C und ein Druck von 10 bar möglich, mit kurzzeitigen Störfalltemperaturen bis 100 °C für maximal 100 Stunden. Die Kompatibilität zu bestehenden Uponor Mehrschichtverbundrohrsystemen ermöglicht flexible Einsatzmöglichkeiten. Außen- und Innengewinde entsprechen DIN EN 10226-1.

Welche Vorteile bietet die Montage des Übergangsnippels?

Die Montage erfolgt schnell und sicher durch die fixierte Edelstahl-Presshülse mit Sichtfenster, die eine einfache Kontrolle der Verpressung ermöglicht. Das Pressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was Zeit spart und Fehlerquellen reduziert. Die Farbkodierung und der QR-Code auf dem Fitting erleichtern die schnelle Dimensionserkennung und den Zugriff auf weiterführende Informationen.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Rohraußendurchmesser Anschluss 1: 25 mm
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Länge: 55 mm
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Werkstoff: Messing, entzinkungsbeständig (DZR), verzinnt

Der Uponor S-Press Plus Übergangsnippel bietet eine zuverlässige und hygienische Verbindungslösung für moderne Installationssysteme. Mit seiner robusten Messing-DZR-Konstruktion, der zweischichtigen Innenverzinnung und der „unverpresst undicht"-Funktion sichert dieser Pressfitting eine hohe Betriebssicherheit. Er ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt und vielseitig in Trinkwasser- sowie Heizungs- und Kühlsystemen einsetzbar.
