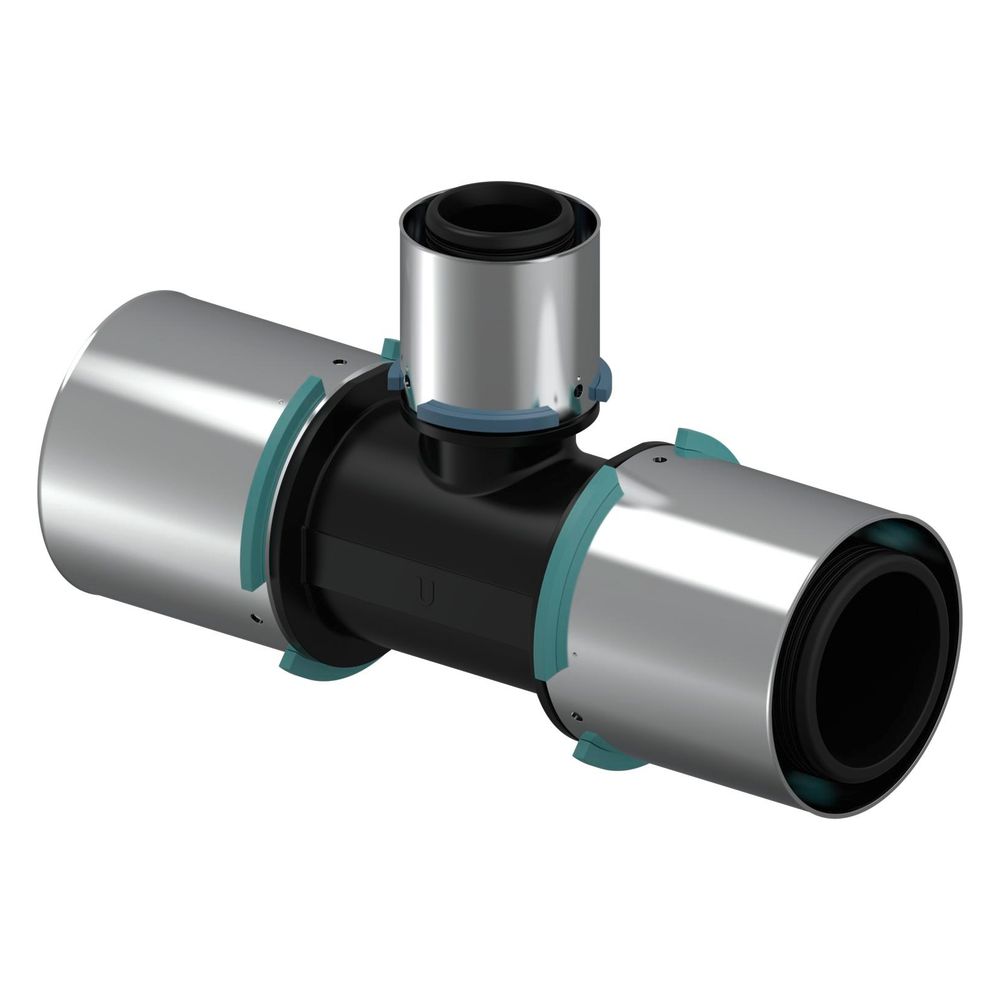

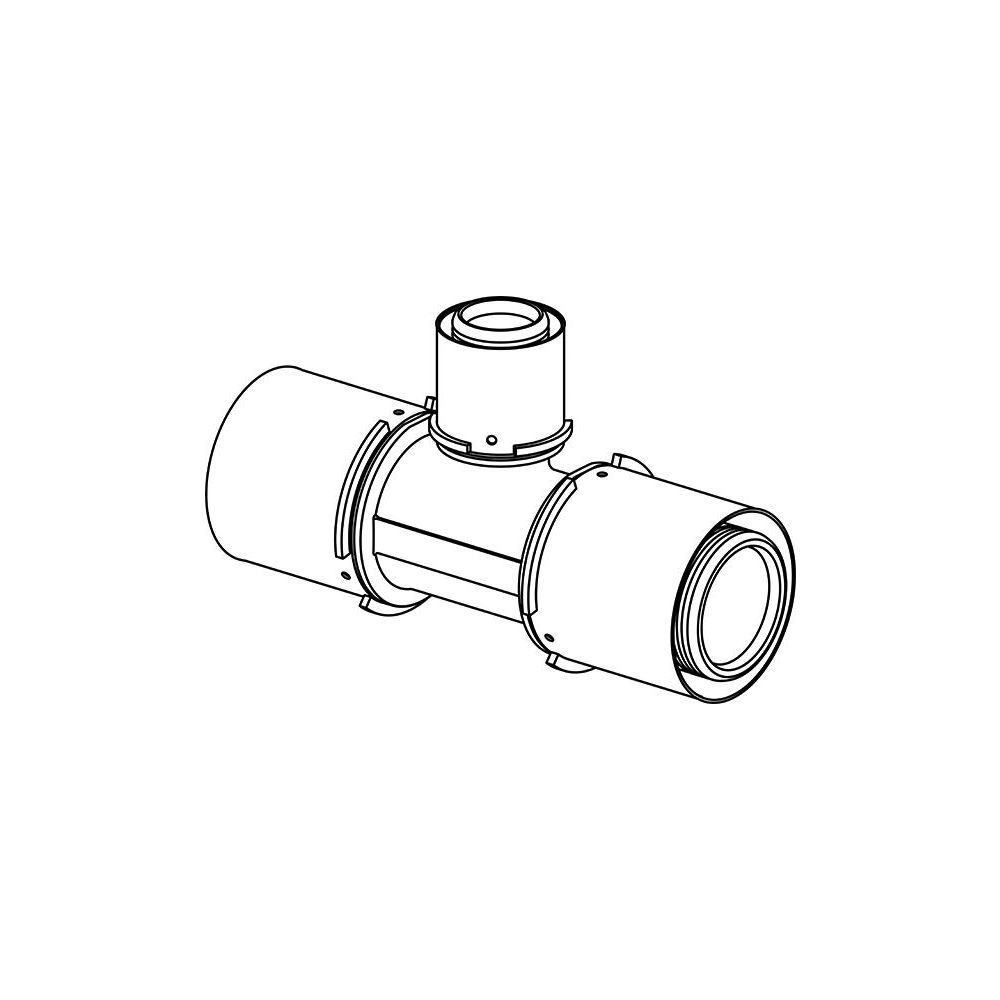

Uponor S-Press Verbund-T-Stück reduziert, 63x40x63mm, PPSU

Das Uponor S-Press Verbund-T-Stück reduziert 63x40x63mm aus der S-Press PLUS Serie ist ein hochwertiger Pressfitting aus temperaturbeständigem Polyphenylensulfon (PPSU). Es ist speziell für hygienische Trinkwasserinstallationen und Heizungsanlagen konzipiert und bietet eine sichere, totraumfreie Verbindung. Mit seiner robusten Bauweise und der Prüfsicherheit "unverpresst undicht" erfüllt es hohe Anforderungen an Qualität und Langlebigkeit.

Welche Materialeigenschaften und Konstruktionsmerkmale bietet das T-Stück?

Das T-Stück besteht aus Polyphenylensulfon (PPSU), einem Hochleistungskunststoff, der sich durch seine Temperaturbeständigkeit auszeichnet. Dieser Werkstoff erfüllt die strengen Hygieneanforderungen der KTW-Empfehlung für Kunststoffe im Trinkwasser, des Umweltbundesamtes und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse mit Sichtfenster sorgt für eine dauerhafte und zugfeste Installation. Die Fittings sind grau gefärbt und verfügen über eine Farbkodierung zur einfachen Identifikation. Die Anschlüsse sind unbehandelt und mit Dichtungen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet, die eine zuverlässige Abdichtung ermöglichen.

Welche Anschlussmaße und Abmessungen hat das T-Stück?

Das Uponor S-Press Verbund-T-Stück ist als reduziertes T-Stück ausgeführt und verfügt über drei Pressmuffenanschlüsse. Die Rohraußendurchmesser der Anschlüsse betragen 63 mm, 40 mm und 63 mm. Die Länge der 63 mm Anschlüsse beträgt 101 mm, während der 40 mm Anschluss eine Länge von 79 mm aufweist. Die Arbeitslängen der Pressmuffen sind jeweils 40 mm. Der Winkel des T-Stücks beträgt 90 Grad, was eine flexible Rohrverlegung unterstützt.

Für welche Anwendungen ist das T-Stück geeignet?

Das T-Stück ist für den Einsatz in Trinkwasserinstallationen und Heizungsanlagen konzipiert. Im Trinkwasserbereich ist es für eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar ausgelegt. Kurzzeitige Störfalltemperaturen von bis zu 95 °C sind für maximal 100 Stunden Betriebsdauer zulässig. Für Heizungsinstallationen kann das T-Stück bei einer maximalen Dauerbetriebstemperatur von 80 °C und einem maximalen Dauerbetriebsdruck von 10 bar verwendet werden. Hierbei sind kurzzeitige Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer möglich.

Wie wird die Prüfsicherheit sichergestellt und welche Zertifikate liegen vor?

Die Prüfsicherheit der Fittings wird durch eine Verpresst-Kennzeichnung sowie die Eigenschaft „unverpresst undicht“ bei einer Dichtheitsprobe mit 150 mbar Überdruck sichergestellt. Dies bietet eine hohe Sicherheit vor und während der Dichtheitsprobe. Das T-Stück ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgestattet und ist kompatibel zu bestehenden Uponor Komponenten. Es ist Teil eines systemgebundenen Verbundrohrsystems und ermöglicht ein einfaches Entgraten ohne Kalibrieren.

Technische Daten

• Werkstoff: Polyphenylensulfon (PPSU)
• Ausführung: T-Stück
• Anschlussart: Pressmuffe
• Rohraußendurchmesser: 63x40x63 mm (reduziert)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Dauerbetriebstemperatur Trinkwasser: 70 °C
• Max. Dauerbetriebstemperatur Heizung: 80 °C
• Prüfsiegel: DVGW, ÖVGW, KIWA/KOMO
• Winkel: 90 Grad

Das Uponor S-Press Verbund-T-Stück reduziert bietet eine zuverlässige und hygienische Lösung für moderne Rohrleitungssysteme. Mit seiner robusten PPSU-Konstruktion, der reduzierten Dimension 63x40x63mm und der Eignung für Drücke bis 10 bar in Trinkwasser- und Heizungsinstallationen stellt es eine sichere Verbindung dar. Die Einhaltung relevanter Hygienevorschriften und die einfache Handhabung unterstreichen die Qualität dieses Pressfittings.
