Uponor S-Press Verbund-T-Stück reduziert, 63x32x63mm, PPSU

Der Uponor S-Press Verbund-T-Stück reduziert 63x32x63mm aus der S-Press PLUS Serie ist ein hochwertiges Pressfitting aus temperaturbeständigem Polyphenylensulfon (PPSU). Es eignet sich besonders für Trinkwasser- und Heizungsinstallationen mit einem maximalen Betriebsdruck von 10 bar und bietet eine hygienische, totraumfreie Verbindung mit hoher Prüfsicherheit. Das T-Stück ist reduziert ausgeführt und verfügt über drei Pressmuffenanschlüsse mit unterschiedlichen Rohraußendurchmessern.

Wie ist das Uponor S-Press Verbund-T-Stück aufgebaut?

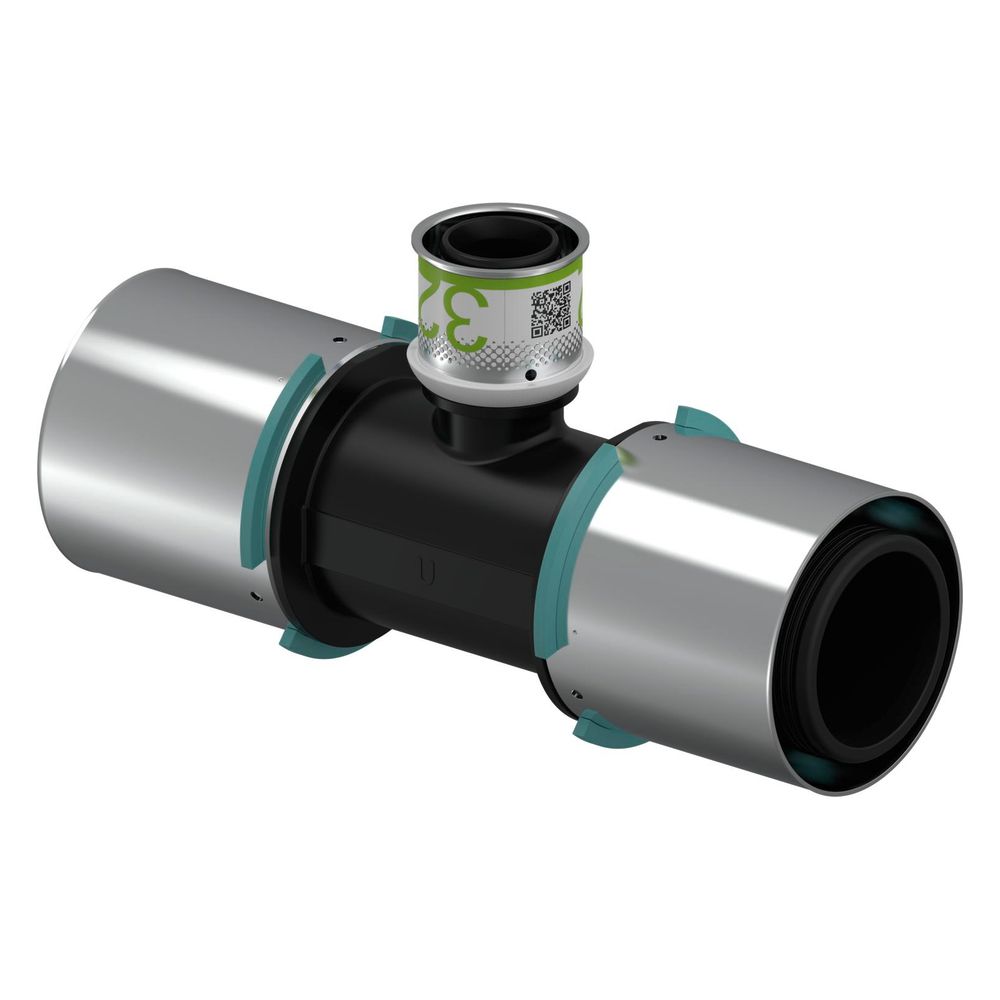

Das T-Stück besteht aus einem robusten PPSU-Kunststoff, der temperaturbeständig und korrosionsfrei ist. Die drei Anschlüsse sind als Pressmuffen ausgeführt, wobei zwei Anschlüsse einen Rohraußendurchmesser von 63 mm und der reduzierte Anschluss 32 mm aufweist. Die Presshülsen sind fest fixiert und aus Edelstahl gefertigt, was eine hohe Korrosionsbeständigkeit sicherstellt. Die Oberfläche der Anschlüsse ist unbehandelt, und das Fitting ist in Grau gehalten. Die Dichtungen bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der für eine sichere Abdichtung sorgt.

Welche technischen Eigenschaften und Zertifikate besitzt das Fitting?

Das Verbund-T-Stück ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt und hält kurzzeitige Störfalltemperaturen von bis zu 95 °C (Trinkwasser) beziehungsweise 100 °C (Heizung) für maximal 100 Stunden aus. Es erfüllt die Hygieneanforderungen der KTW-Empfehlung, des Umweltbundesamtes sowie des DVGW-Arbeitsblattes W 270. Zudem ist es mit den Zertifikaten DVGW, ÖVGW und KIWA/KOMO ausgezeichnet. Die Verbindung ist systemgebunden und verfügt über eine längskraftschlüssige Radial-Pressverbindung mit Sichtfenster zur Verpresskontrolle. Die Prüfsicherheit ist durch die „unverpresst undicht“-Kennzeichnung bei Dichtheitsprüfungen mit 150 mbar Überdruck erhöht.

Für welche Anwendungen ist das Uponor S-Press Verbund-T-Stück geeignet?

Das Fitting ist speziell für den Einsatz in Trinkwasser- und Heizungsanlagen konzipiert. Es eignet sich für Rohrsysteme, die eine hygienische, sichere und langlebige Verbindung erfordern. Die reduzierte Bauform ermöglicht den Anschluss von Rohren mit unterschiedlichen Durchmessern, was flexible Installationsmöglichkeiten bietet. Die Kompatibilität zu bestehenden Uponor Komponenten erleichtert die Integration in bestehende Systeme.

Wie wird das Fitting installiert und geprüft?

Die Installation erfolgt mittels Radial-Pressverbindung, die eine schnelle und sichere Montage ohne Kalibrieren ermöglicht. Die Presshülse ist fixiert und verfügt über einen Pressanschlag, der eine korrekte Positionierung sicherstellt. Die Verpressung kann durch das Sichtfenster kontrolliert werden. Vor und während der Dichtheitsprüfung bietet das Fitting eine hohe Prüfsicherheit, da es bei unzureichender Verpressung undicht bleibt und somit Fehler frühzeitig erkannt werden können.

Technische Daten

• Ausführung: T-Stück reduziert
• Werkstoff Fitting: Polyphenylensulfon (PPSU)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Rohraußendurchmesser Anschlüsse: 63 mm / 32 mm / 63 mm
• Länge Anschluss 1: 101 mm
• Länge Anschluss 2: 68 mm
• Länge Anschluss 3: 101 mm
• Arbeitslänge Anschluss 1: 40 mm
• Arbeitslänge Anschluss 2: 39 mm
• Arbeitslänge Anschluss 3: 40 mm
• Max. Arbeitsdruck bei 20 °C: 10
• Temperaturbereich Trinkwasser: 0 °C bis 70 °C (Dauerbetrieb), kurzzeitig bis 95 °C
• Temperaturbereich Heizung: bis 80 °C (Dauerbetrieb), kurzzeitig bis 100 °C
• Zertifikate: DVGW, ÖVGW, KIWA/KOMO
• Winkel: 90°

Das Uponor S-Press Verbund-T-Stück reduziert 63x32x63mm bietet eine hygienische und sichere Verbindungslösung für Trinkwasser- und Heizungsinstallationen. Mit seiner robusten PPSU-Bauweise, der hohen Prüfsicherheit und den anerkannten Zertifikaten ist es für den Einsatz in anspruchsvollen Rohrleitungssystemen geeignet. Die reduzierte Ausführung und die Kompatibilität zu Uponor Komponenten ermöglichen flexible und zuverlässige Installationen bei einem maximalen Betriebsdruck von 10 bar.
