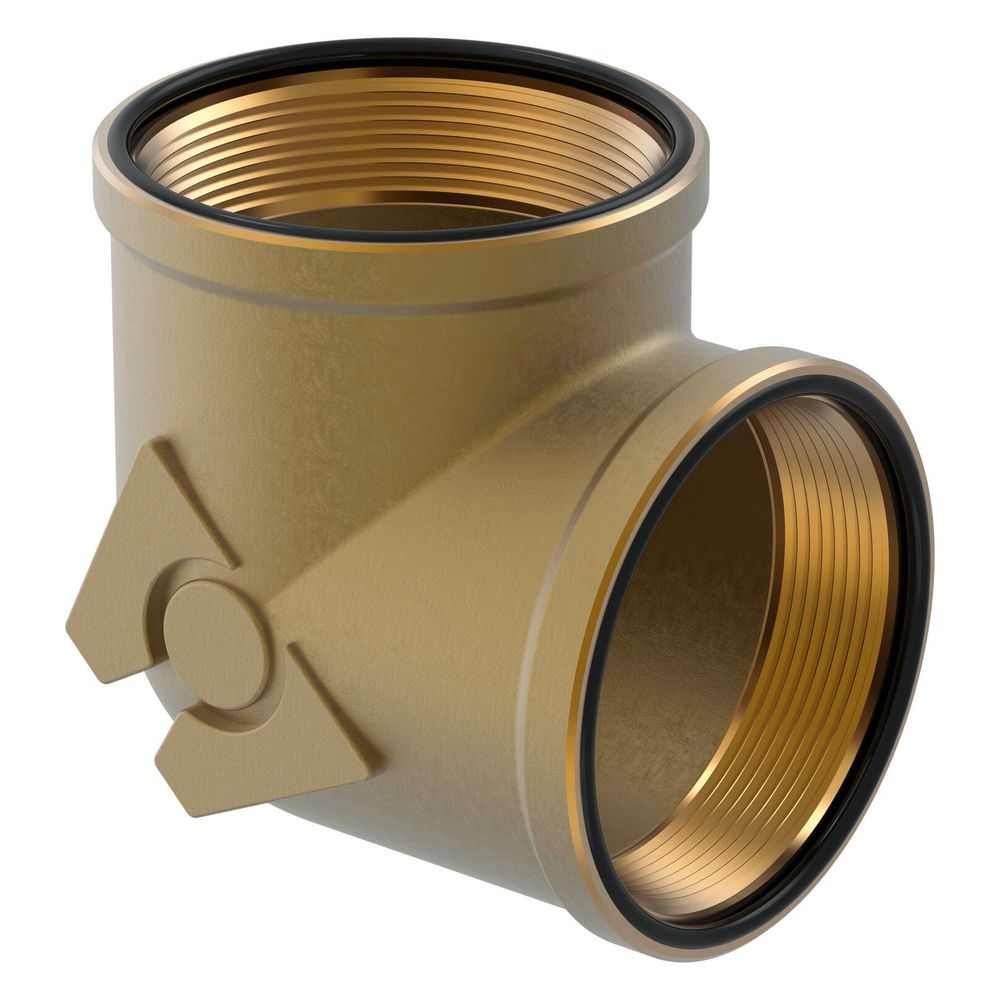

Uponor Wipex Winkel G 3" x G 3" für die Nahwärmeversorgung

Der Uponor Wipex Winkel G 3" x G 3" aus der Wipex Serie ist ein hochwertiges Anschlussfitting, das speziell für die Nahwärmeversorgung entwickelt wurde. Dieser 90-Grad-Winkel aus korrosionsbeständigem und entzinkungsbeständigem Messing ermöglicht eine zuverlässige Verbindung von PE-Xa und PE 100-RC Mediumrohren mit Übergangsnippeln, die über zylindrische Außengewinde verfügen. Mit seinen zylindrischen G 3" Innengewinden an beiden Anschlüssen und einer zugfesten Konstruktion ist er eine systemgebundene Lösung für anspruchsvolle Installationen.

Welche Materialien und Konstruktionsmerkmale zeichnen den Uponor Wipex Winkel aus?

Der Uponor Wipex Winkel besteht aus korrosionsbeständigem Messing, das gemäß DIN EN ISO 6509 entzinkungsbeständig ist. Dies ermöglicht eine hohe Langlebigkeit und Beständigkeit in verschiedenen Umgebungen. Die Anschlüsse sind als zylindrische G-Innengewinde ausgeführt und verfügen über O-Ringe, die eine sichere Abdichtung zwischen den einzelnen Wipex Formteilen sowie zwischen Wipex Übergangsnippeln und Formteilen sicherstellen. Das Fitting ist als 1-teilige Ausführung konzipiert und bietet eine zugfeste Verbindung. Das Schraubenset für Übergangsnippel oder Kupplungen beinhaltet eine Innensechskantschraube aus Edelstahl, Mutter und Unterlegscheibe aus Messing. Für Dimensionen von 63 bis 110 mm ist die Klemmhülse mit Kunststoffplättchen vorgeweitet.

Für welche Anwendungen und Rohrsysteme ist der Winkel geeignet?

Dieser Winkel ist ein integraler Bestandteil des Wipex Fittingsystems und wurde für den Einsatz mit verschiedenen Rohrsystemen entwickelt, darunter VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Seine Hauptfunktion ist die Herstellung einer sicheren Verbindung und eines Übergangs zwischen PE-Xa und PE 100-RC Mediumrohren zu Übergangsnippeln mit zylindrischem Außengewinde. Dies macht ihn zu einer idealen Komponente für die Nahwärmeversorgung und andere Anwendungen, die eine robuste und zuverlässige Rohrverbindung erfordern.

Welche Druck- und Temperaturbereiche sind zulässig?

Der Uponor Wipex Winkel ist für anspruchsvolle Betriebsbedingungen ausgelegt. Er kann bei einer maximalen Temperatur von +95 °C mit einem Arbeitsdruck von bis zu 10 bar betrieben werden. Alternativ ist bei einer Temperatur von +20 °C ein maximaler Arbeitsdruck von 16 bar zulässig. Das Fitting weist ein Standard Dimension Ratio (SDR) von 11 auf, was seine Robustheit unterstreicht.

Welche Zertifizierungen und Prüfsiegel besitzt der Uponor Wipex Winkel?

Der Uponor Wipex Winkel erfüllt diverse Qualitätsstandards und ist durch mehrere Zertifizierungen belegt. Dazu gehören die KOMO Systemzertifizierung nach BRL 5609, die Kiwa Systemzertifizierung sowie die DVGW W534 und ÖVGW PW302 Zertifikate. Die Deklaration erfolgt nach DIN EN 15632. Diese Zertifikate bestätigen die Qualität und Eignung des Fittings für den Einsatz in Trinkwasser- und Nahwärmesystemen.

Technische Daten

• Ausführung: 1-teilig
• Form: Winkel mit 90 Grad Bogen
• Anschluss 1: Innengewinde zylindrisch (BSPP), 3 Zoll (80 mm)
• Anschluss 2: Innengewinde zylindrisch (BSPP), 3 Zoll (80 mm)
• Werkstoff des Anschlusses: Messing, entzinkungsbeständig (DZR)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Temperaturbelastung: +95 °C
• Max. Arbeitsdruck: 10 bar bei +95 °C / 16 bar bei +20 °C
• Standard Dimension Ratio (SDR): 11
• DVGW-Zertifizierung: W534

Der Uponor Wipex Winkel G 3" x G 3" bietet eine zuverlässige und langlebige Lösung für die Nahwärmeversorgung. Gefertigt aus entzinkungsbeständigem Messing und ausgestattet mit O-Ring-Dichtungen aus EPDM, stellt dieser 90-Grad-Winkel eine sichere Verbindung für PE-Xa und PE 100-RC Rohrsysteme sicher. Mit einem Nenndurchmesser von 3 Zoll an beiden Anschlüssen und einer maximalen Temperaturbelastung von +95 °C bei 10 bar Arbeitsdruck oder 16 bar bei +20 °C ist er für anspruchsvolle Anwendungen konzip.
