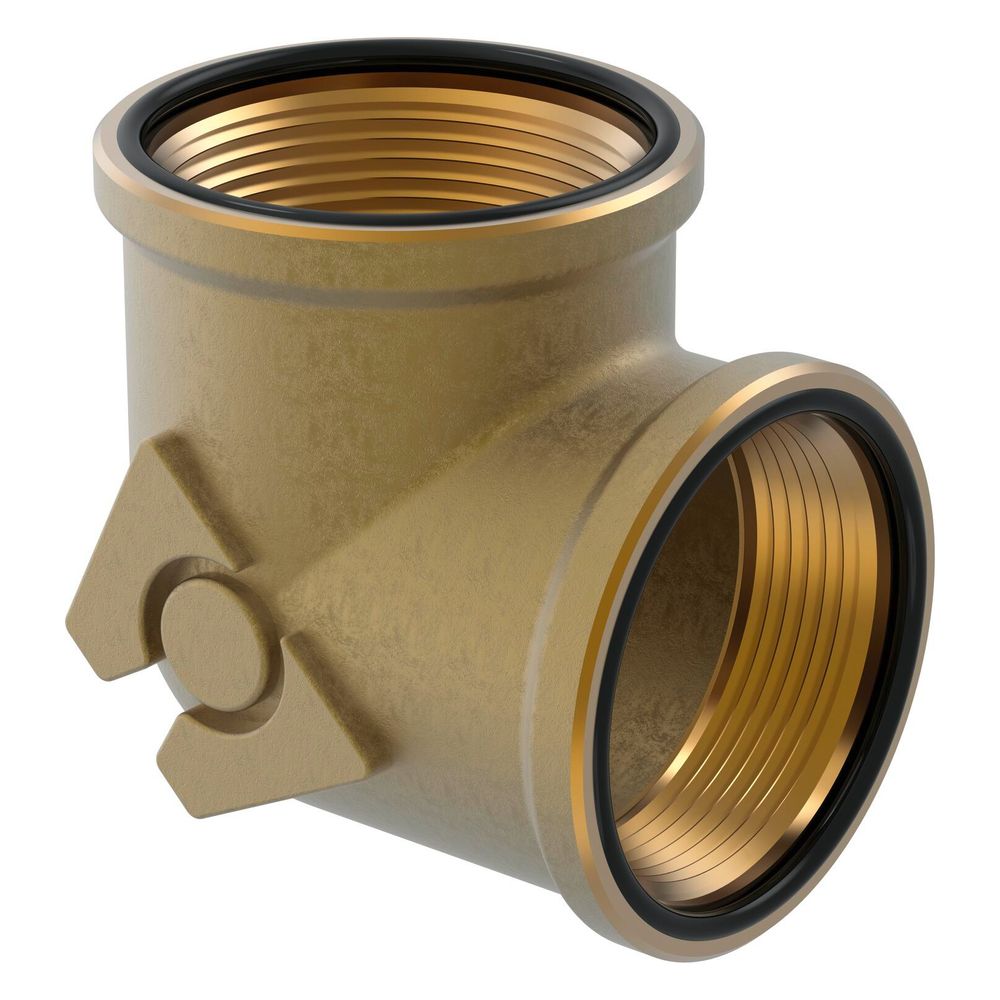

Uponor Wipex Winkel G 2" x G 2", 1018352

Der Uponor Wipex Winkel G 2" x G 2" aus der Wipex Serie ist ein hochwertiges Fitting aus korrosionsbeständigem und entzinkungsbeständigem Messing. Er verfügt über zylindrische G-Innengewinde und ist O-Ring dichtend. Dieser Winkel ist für den Einsatz in Nahwärmeversorgungssystemen konzipiert und ermöglicht eine zuverlässige Verbindung in Rohrsystemen wie VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Er ist für maximale Temperaturen von +95 °C bei 10 bar oder +20 °C bei 16 bar ausgelegt.

Wie ist der Uponor Wipex Winkel konstruiert und welche Materialien werden verwendet?

Der Winkel ist aus entzinkungsbeständigem Messing gefertigt, das gemäß DIN EN ISO 6509 korrosionsbeständig ist. Die Dichtung erfolgt über O-Ringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM), die eine zuverlässige Abdichtung zwischen einzelnen Wipex Formteilen sowie zwischen Wipex Übergangsnippeln und Wipex Formteilen sicherstellt. Das Schraubenset des Übergangsnippels oder der Kupplung beinhaltet eine Innensechskantschraube aus Edelstahl sowie Mutter und Unterlegscheibe aus Messing. Eine mit Kunststoffplättchen vorgeweitete Klemmhülse ist für Dimensionen von 63 bis 110 mm vorhanden. Das Fitting ist zugfest und systemgebunden.

Welche Anschlussarten und Maße bietet der Winkel?

Beide Anschlüsse sind mit zylindrischen G-Innengewinden (BSPP) ausgestattet und haben einen Nenndurchmesser von 2 Zoll (50). Die Länge der Anschlüsse beträgt jeweils 55. Der Winkel des Bogens beträgt 90 Grad. Das Fitting ist nicht reduzierend ausgeführt, was eine gleichmäßige Rohrverbindung ermöglicht.

Für welche Anwendungen ist der Uponor Wipex Winkel geeignet?

Dieser Winkel ist ein integraler Bestandteil des Uponor Wipex Fittingsystems. Er dient der Verbindung und dem Übergang zwischen PE-Xa und PE 100-RC Mediumrohren zu Übergangsnippeln mit zylindrischem Außengewinde. Der Winkel findet Anwendung in verschiedenen Rohrsystemen wie VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS und ist für den Einsatz in der Nahwärmeversorgung vorgesehen.

Welche Betriebsbedingungen und Zertifizierungen sind für den Winkel zulässig?

Der Uponor Wipex Winkel ist für eine maximale Temperaturbelastung von +95 °C bei einem Arbeitsdruck von bis zu 10 bar ausgelegt. Alternativ ist ein Betrieb bei +20 °C mit einem maximalen Arbeitsdruck von 16 bar möglich. Die Qualität und Sicherheit des Winkels wird durch mehrere Zertifizierungen bestätigt, darunter die KOMO Systemzertifizierung nach BRL 5609, die Deklaration nach DIN EN 15632, die Kiwa Systemzertifizierung, die DVGW W534 Zertifizierung sowie die ÖVGW PW302 Zertifizierung. Die Standard Dimension Ratio (SDR) beträgt 11.

Technische Daten

• Form: Winkel 90°
• Anschluss 1: Innengewinde zylindrisch (BSPP), 2 Zoll (50)
• Anschluss 2: Innengewinde zylindrisch (BSPP), 2 Zoll (50)
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Temperaturbelastung: +95 °C
• Max. Arbeitsdruck: 10 bar (bei +95 °C) / 16 bar (bei +20 °C)
• Standard Dimension Ratio (SDR): 11
• Länge Anschluss 1: 55
• Länge Anschluss 2: 55

Der Uponor Wipex Winkel G 2" x G 2" bietet eine robuste und zugfeste Verbindung für Nahwärmeversorgungssysteme. Gefertigt aus entzinkungsbeständigem Messing und ausgestattet mit EPDM-Dichtungen, ist dieser 90-Grad-Winkel für Drücke bis 10 bar bei +95 °C oder 16 bar bei +20 °C ausgelegt. Seine Systemgebundenheit und die umfassenden Zertifizierungen wie DVGW W534 und Kiwa stellen eine hohe Qualität und Kompatibilität sicher.
