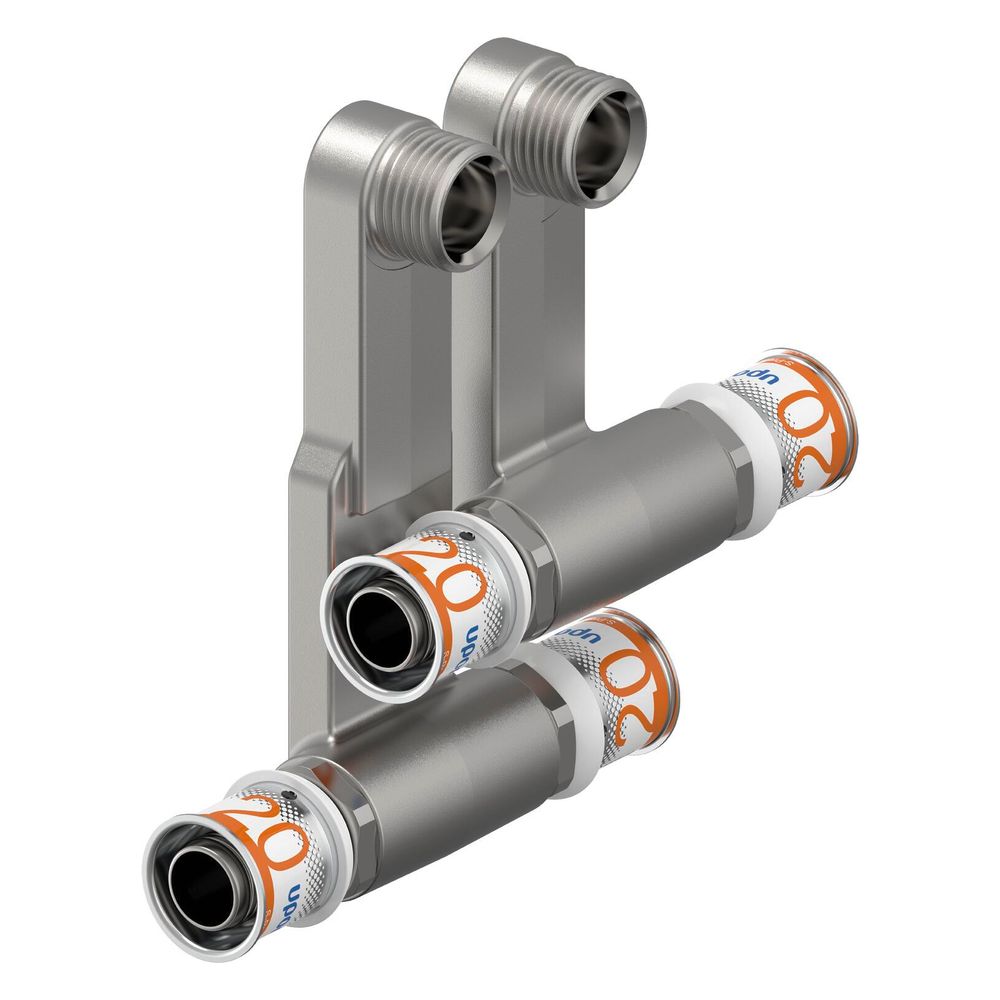

Uponor S-Press Plus SL-Anschlussgarnitur, 20mm x G 1/2" MT-20

Die Uponor S-Press Plus SL-Anschlussgarnitur, 20mm x G 1/2" MT-20, aus der S-Press PLUS Serie von Uponor, ist eine spezialisierte Lösung für die Heizungsinstallation. Sie ermöglicht die Sockelleistenmontage ohne Ausstemmen der Wand und ist für den universellen Anschluss von Uponor Verbundrohren mit Außendurchmessern von 16 und 20 mm an Ventilheizkörpern mit Anschluss von unten konzipiert. Gefertigt aus vernickeltem Messing, bietet diese Garnitur eine effiziente und zuverlässige Verbindung.

Wie ist die Anschlussgarnitur konstruiert und welche Materialien werden verwendet?

Die Anschlussgarnitur besteht aus robustem Messing mit einer vernickelten Oberfläche, die zusätzlichen Schutz bietet. Sie verfügt über Pressmuffen für die Rohrverbindung und ein Außengewinde konisch (NPT) für den Anschluss an den Heizkörper. Der Nenndurchmesser des Außengewindes beträgt 1/2 Zoll (15). Das Gewinde entspricht der Norm DIN EN ISO 228-1, was eine standardisierte und zuverlässige Verbindung sicherstellt. Die Pressmuffen sind mit einer fixierten Presshülse ausgestattet, die ein Sichtfenster und einen Pressanschlag für eine präzise Installation bietet.

Welche Merkmale erleichtern die Montage und Anwendung?

Die Uponor S-Press Plus SL-Anschlussgarnitur ist für eine effiziente und unkomplizierte Montage konzipiert. Das Pressen ohne Kalibrieren und Entgraten spart wertvolle Arbeitszeit und vereinfacht den Installationsprozess. Die einzigartige Verpresstkennzeichnung und die schnelle Dimensionserkennung mit Farbkodierung unterstützen eine sichere und korrekte Installation. Ein integrierter QR-Code ermöglicht zudem den direkten Zugang zu relevanten Produktinformationen. Die spezielle Auslegung für die Sockelleistenmontage macht aufwendiges Ausstemmen der Wand überflüssig. Als systemgebundenes Bauteil ist die Kompatibilität innerhalb des Uponor Systems ermöglicht.

Technische Daten

• Werkstoff: Messing
• Oberflächenschutz: vernickelt
• Rohraußendurchmesser Pressmuffen: 20
• Nenndurchmesser Außengewinde: 1/2 Zoll (15)
• Max. Mediumtemperatur (Dauerbetrieb): 70
• Max. Arbeitsdruck bei 20 °C: 10
• Länge Anschluss 1: 53
• Arbeitslänge Anschluss 1: 31
• Winkel Anschluss 3-4: 90
• Gewinde: nach DIN EN ISO 228-1
• Reduzierend: ja
• Systemgebunden: ja

Die Uponor S-Press Plus SL-Anschlussgarnitur bietet eine zuverlässige und effiziente Lösung für die Anbindung von Uponor Verbundrohren an Ventilheizkörper. Mit ihrem robusten Messing-Werkstoff und der vernickelten Oberfläche ist sie auf Langlebigkeit ausgelegt. Die einfache Pressmontage ohne Kalibrieren und Entgraten sowie die spezifische Auslegung für Rohraußendurchmesser von 16 und 20 mm unterstreichen die anwenderfreundliche Konzeption dieses systemgebundenen Bauteils. Die maximale Mediumtemperatur von 70 und der maximale Arbeitsdruck von 10 bei 20 °C ermöglichen eine sichere Funktion.
