Uponor S-Press Plus SL-Anschlussgarnitur
2 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Außengewinde
Ausführung
Beschreibung

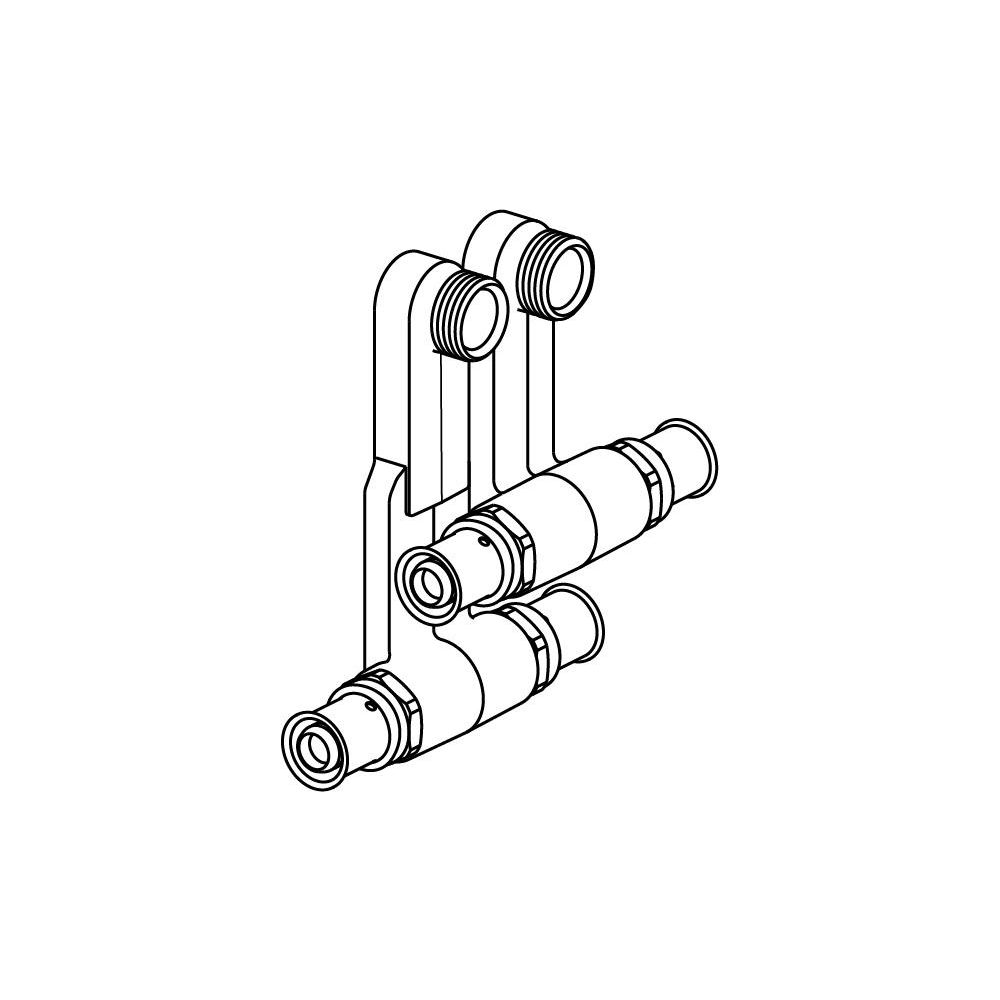

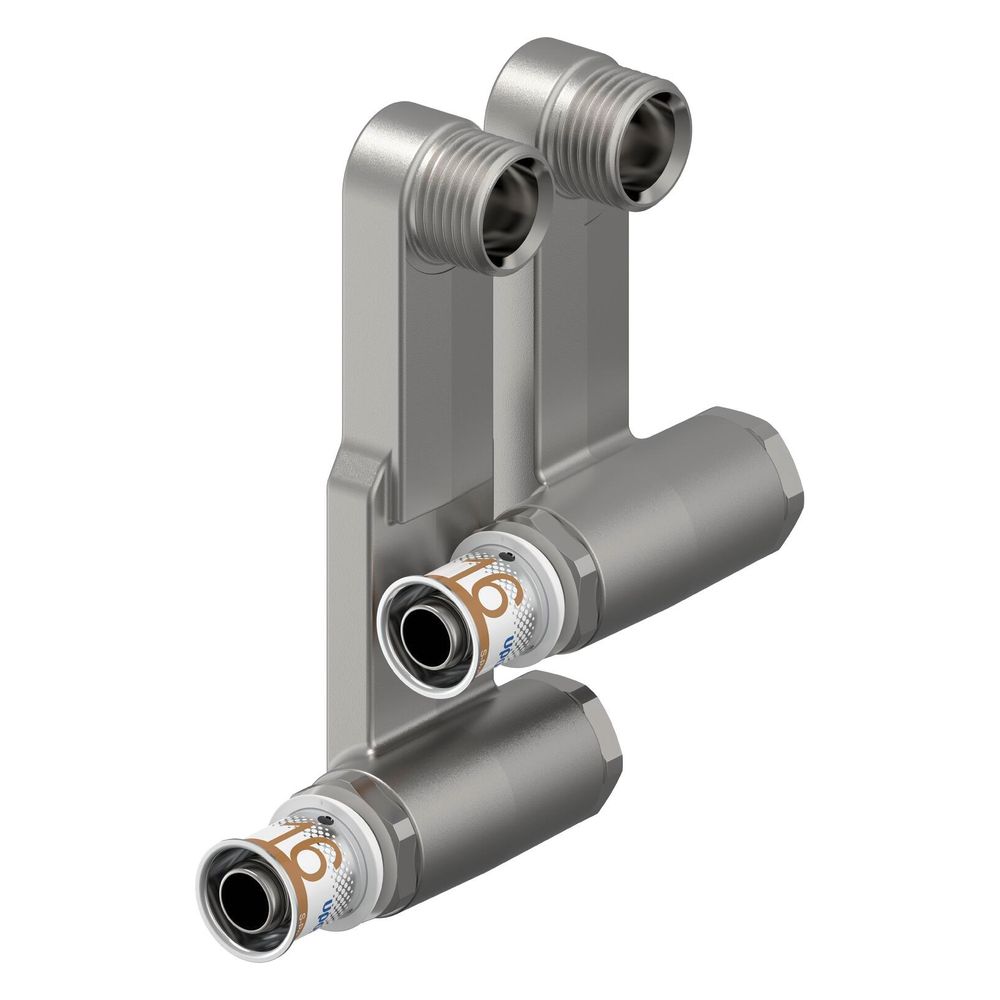

Uponor S-Press Plus SL-Anschlussgarnitur, 16mm x G 1/2" MT-0
Die Uponor S-Press Plus SL-Anschlussgarnitur, 16mm x G 1/2" MT-0, ist eine spezialisierte Lösung für die Heizungsinstallation. Sie ermöglicht den universellen Anschluss von Uponor Verbundrohren mit Außendurchmessern von 16 und 20 mm an Ventilheizkörpern mit Anschluss von unten. Gefertigt aus vernickeltem Messing, ist sie ideal für die Sockelleistenmontage ohne Ausstemmen der Wand.
Wie ist die Anschlussgarnitur konstruiert und welche Materialien werden verwendet?
Die Anschlussgarnitur besteht aus robustem Messing mit einem vernickelten Oberflächenschutz. Sie verfügt über Pressmuffen für Rohre mit 16 mm Außendurchmesser und konische Außengewinde (NPT) mit einem Nenndurchmesser von 1/2 Zoll (15 mm). Die Pressmuffen sind mit einer fixierten Presshülse, Sichtfenster und Pressanschlag ausgestattet, was eine sichere und schnelle Verbindung ermöglicht. Das Gewinde entspricht der Norm DIN EN ISO 228-1.
Welche besonderen Merkmale erleichtern die Installation?
Die S-Press Plus Technologie ermöglicht das Pressen ohne vorheriges Kalibrieren und Entgraten der Rohre. Eine einzigartige Verpresstkennzeichnung und eine schnelle Dimensionserkennung durch Farbkodierung erleichtern die Montage. Ein QR-Code bietet direkten Zugang zu weiterführenden Informationen. Die Konstruktion ist speziell für die Sockelleistenmontage konzipiert, wodurch kein Ausstemmen der Wand erforderlich ist.
Für welche Anwendungen ist die Anschlussgarnitur geeignet?
Diese Anschlussgarnitur ist für den Anschluss von Uponor Verbundrohren MLC/Uni Pipe PLUS an Ventilheizkörper mit Anschluss von unten ausgelegt. Sie ist systemgebunden und eignet sich besonders für Heizungsinstallationen, bei denen eine platzsparende und effiziente Verbindung benötigt wird, wie beispielsweise im Gäste-WC, in Kundentoiletten oder Teeküchen.
Technische Daten
- Werkstoff: Messing, vernickelt
- Rohraußendurchmesser Pressmuffen: 16 mm
- Nenndurchmesser Außengewinde: 1/2 Zoll (15 mm)
- Max. Mediumtemperatur (Dauerbetrieb): 70 °C
- Max. Arbeitsdruck bei 20 °C: 10 bar

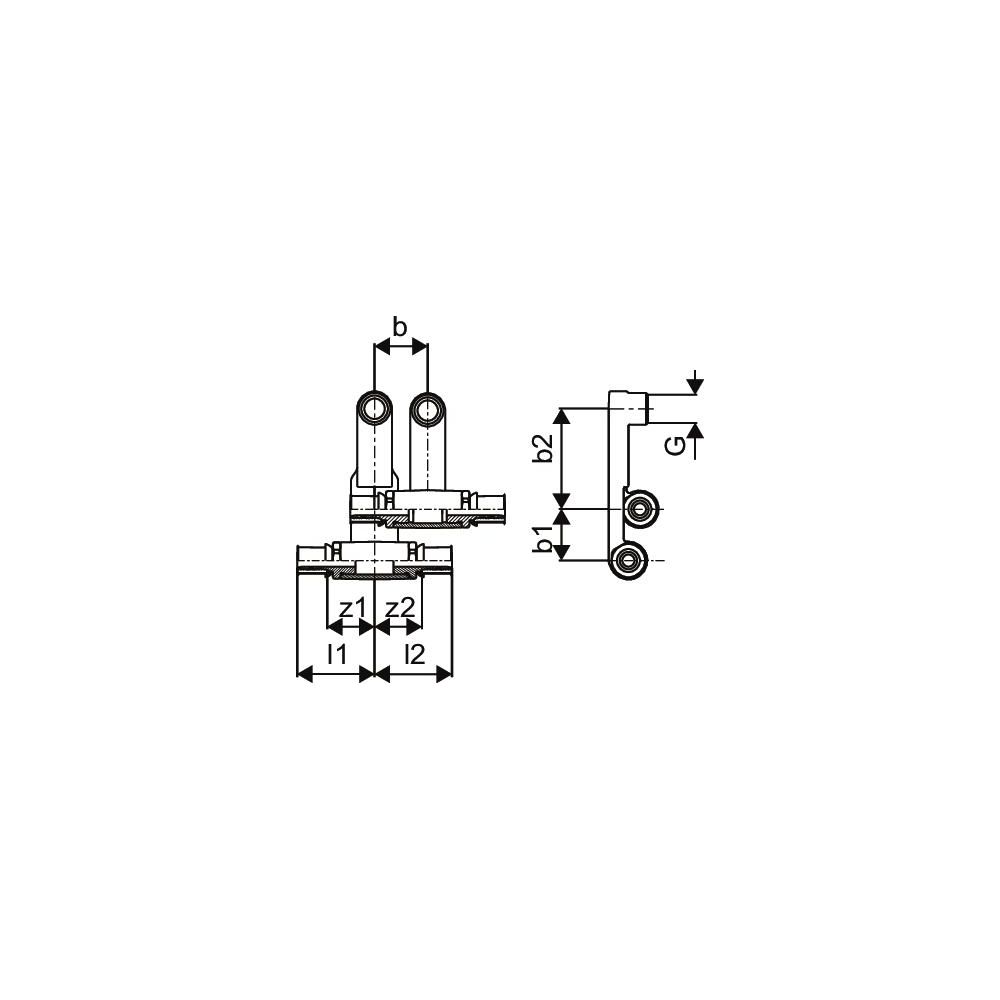

- Länge Anschluss 1 (Pressmuffe): 51 mm
- Länge Anschluss 2 (Außengewinde): 28 mm
- Arbeitslänge Anschluss 1: 31 mm
- Gewinde: nach DIN EN ISO 228-1
Die Uponor S-Press Plus SL-Anschlussgarnitur bietet eine zuverlässige und effiziente Lösung für die Verbindung von Verbundrohren an Ventilheizkörpern. Mit ihrer robusten Messingausführung, der einfachen Montage ohne Kalibrieren und Entgraten sowie der hohen Temperatur- und Druckbeständigkeit von bis zu 70 °C Mediumtemperatur und 10 bar Arbeitsdruck ist sie für vielfältige Heizungsinstallationen geeignet und unterstützt eine schnelle und sichere Installation.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070695 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Außengewinde konisch (NPT) |
| Anschluss 3 | Pressmuffe |
| Anschluss 4 | Pressmuffe |
| Anschluss 5 | Außengewinde konisch (NPT) |
| Anschluss 6 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 31 |
| Artikelnummer | UPONOR-1070695 |
| EAN-13 | 6414905220120 |
| Gewicht | 0,617 kg |
| Länge Anschluss 1 | 51 |
| Länge Anschluss 2 | 28 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Max Mediumtemperatur (Dauerbetrieb) | 70 |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Nenndurchmesser Anschluss 5 | 1/2 Zoll (15) |
| Oberflächenschutz | vernickelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 16 |
| Rohraußendurchmesser Anschluss 3 | 16 |
| Rohraußendurchmesser Anschluss 4 | 16 |
| Rohraußendurchmesser Anschluss 6 | 16 |
| Systemgebunden | ja |
| Werkstoff | Messing |
| Winkel Anschluss 3-4 | 90 |
| Winkel Anschluss 4-5 | 90 |
| Winkel Anschluss 5-6 | 90 |
| WEEE-Nr. | 16532378 |
