Uponor Q&E Kupplung reduziert, PPSU
2 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Nennweite Stutzen
Beschreibung

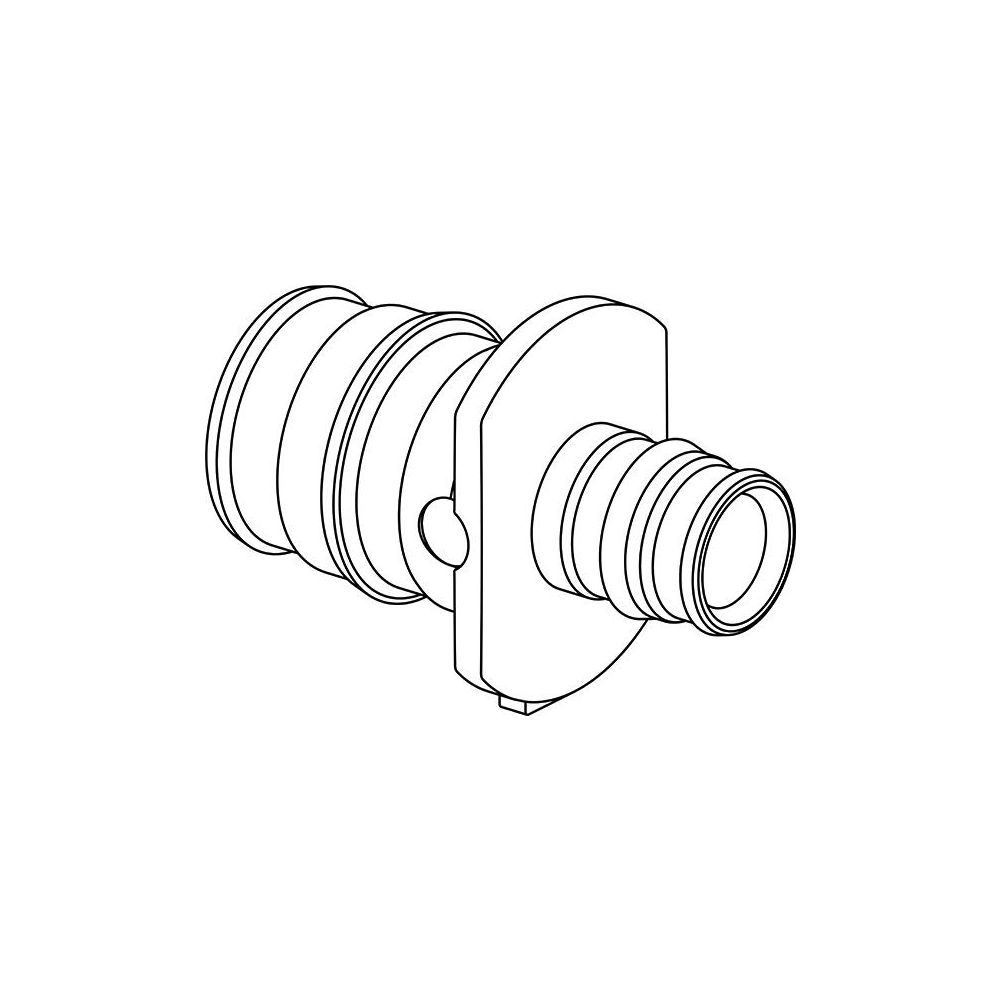

Uponor Q und E Kupplung reduziert, PPSU, 25x16mm
Die Uponor Q und E Kupplung reduziert, aus der Uponor Q&E Serie, ist eine hochwertige, gerade Kupplung aus Polyphenylsulfon (PPSU) mit den Dimensionen 25x16mm. Sie wurde speziell für die korrosionsfreie und dauerhaft dichte Verbindung unterschiedlicher Rohrdimensionen der Uponor PE-Xa Rohre SDR 11 und SDR 7,4 entwickelt. Dieses systemgebundene Fitting ist ideal für den Einsatz in Heizungs- und Trinkwasserinstallationen.
Wie funktioniert die Uponor Q&E Kupplung?
Die Kupplung ermöglicht die Verbindung von Rohren mit einem Außendurchmesser von 25 mm an einem Anschluss und 16 mm am anderen Anschluss. Die Anschlüsse sind als Klemmring ausgeführt und nutzen die O-Ring-freie Uponor Q&E-Verbindungstechnik, die eine beständige Dichtheit sicherstellt. Es ist wichtig zu beachten, dass die Q&E Sicherungsringe separat bestellt werden müssen, da sie nicht im Lieferumfang enthalten sind. Die Kupplung ist zugfest und ermöglicht eine sichere Installation.
Welche Materialien und Eigenschaften bietet die Kupplung?
Gefertigt aus Polyphenylsulfon (PPSU), einem robusten Kunststoff, ist die Kupplung korrosionsfrei und für Langlebigkeit ausgelegt. Sie präsentiert sich in einer 1-teiligen, geraden Form und ist in Schwarz gehalten. Die Gesamtlänge der Kupplung beträgt 49 mm. Die Anschlusslänge für den 25 mm Anschluss beträgt 29,5 mm, während der 16 mm Anschluss eine Länge von 19,5 mm aufweist. Die Arbeitslänge an beiden Anschlüssen beträgt jeweils 1,5 mm. Die Oberflächen der Anschlüsse sind unbehandelt.
Für welche Einsatzbereiche ist die Kupplung geeignet?
Dieses Fittingsystem ist primär für den Einsatz in Heizungs- und Trinkwasserinstallationen konzipiert. Es ist kompatibel mit Uponor PE-Xa Rohren der Typen SDR 11 und SDR 7,4. Die Kupplung ist für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt. Bei einer Temperatur von 95 °C beträgt der maximale Druck 6 bar. Ihre Eignung für den Trinkwasserbereich wird durch die DVGW- und KIWA-Prüfsiegel bestätigt. Die Kupplung ist nicht mit einem Entleerungsventil oder Entlüfter ausgestattet.
Technische Daten
- Rohraußendurchmesser Anschluss 1: 25 mm
- Rohraußendurchmesser Anschluss 2: 16 mm
- Werkstoff: Polyphenylsulfon (PPSU)
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Max. Temperatur bei 6 bar: 95 °C
- Zugfest: ja
- Systemgebunden: ja
- DVGW-Siegel: ja
- KIWA-Prüfsiegel: ja
Die Uponor Q und E Kupplung reduziert bietet eine zuverlässige und korrosionsfreie Lösung für die Verbindung von Uponor PE-Xa Rohren in Heizungs- und Trinkwasserinstallationen. Mit ihrer reduzierenden Bauweise von 25 auf 16 mm und der Fertigung aus PPSU ermöglicht sie eine beständige und zugfeste Verbindung. Die Kupplung ist für Drücke bis 10 bar bei 20 °C und Temperaturen bis 95 °C bei 6 bar ausgelegt und durch DVGW- sowie KIWA-Prüfsiegel zertifiziert.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1008675 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Klemmring |
| Arbeitslänge Anschluss 1 | 1,5 |
| Arbeitslänge Anschluss 2 | 1,5 |
| Artikelnummer | UPONOR-1008675 |
| Ausführung | 1-teilig |
| DVGW-Siegel | ja |
| EAN-13 | 6414907050114 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,011 kg |
| Hauptfarbe Fitting | schwarz |
| KIWA-Prüfsiegel | ja |
| Länge | 49 |
| Länge Anschluss 1 | 29,5 |
| Länge Anschluss 2 | 19,5 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 25 |
| Rohraußendurchmesser Anschluss 2 | 16 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Polyphenylensulfon (PPSU) |
| Werkstoff des Anschlusses 2 | Polyphenylensulfon (PPSU) |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
