Uponor Q&E Kupplung reduziert, PPSU
2 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Nennweite Stutzen
Beschreibung

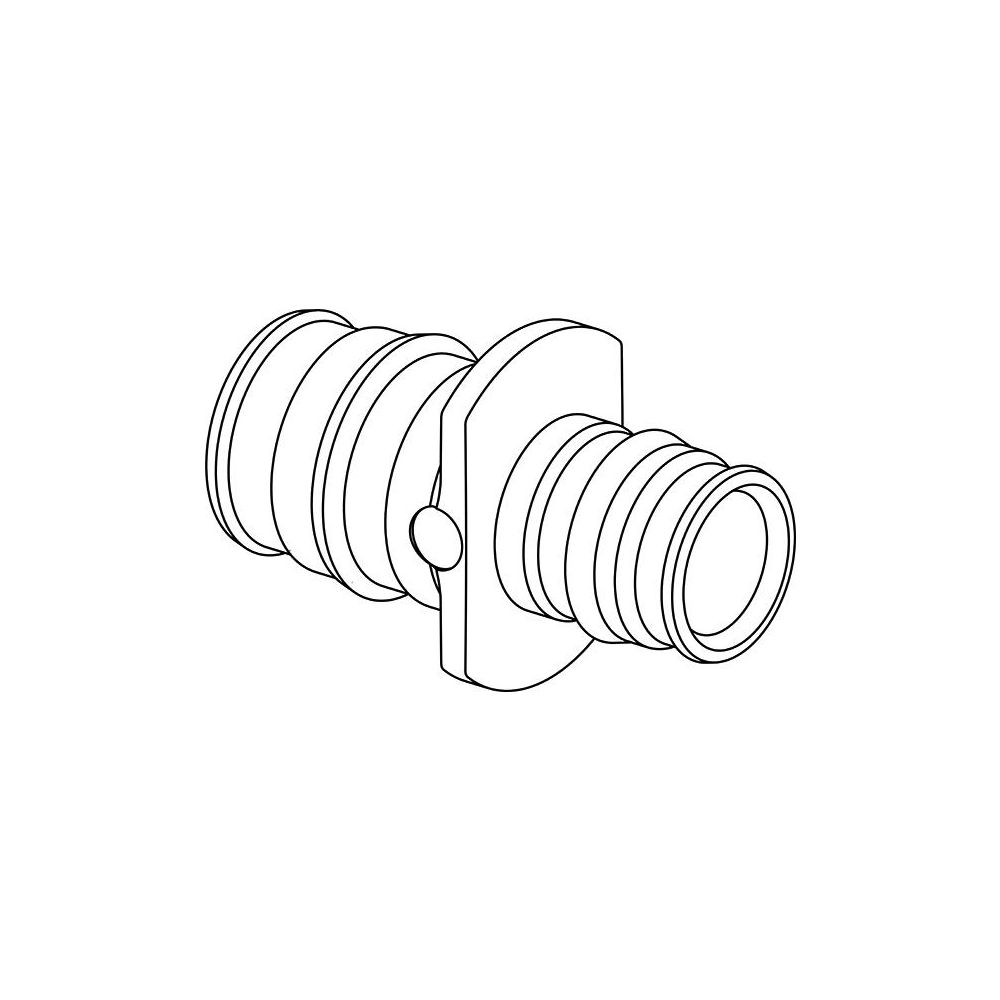

Uponor Q und E Kupplung reduziert, PPSU, 25x20mm
Die Uponor Q und E Kupplung reduziert PPSU, 25x20mm, ist ein essenzielles Verbindungselement aus der Uponor Q&E Serie. Sie wurde speziell für die Verbindung unterschiedlicher Rohrdimensionen von Uponor PE-Xa Rohren (SDR 11 und SDR 7,4) entwickelt. Gefertigt aus korrosionsfreiem Polyphenylsulfon (PPSU), ist diese Kupplung ein integraler Bestandteil der O-Ring-freien und dauerhaft dichten Uponor Q&E-Verbindungstechnik. Sie ist ideal für den Einsatz in Heizungs- und Trinkwasserinstallationen.
Wie funktioniert die Uponor Q&E Kupplung reduziert?
Die Kupplung ermöglicht die sichere Verbindung von PE-Xa Rohren mit einem Außendurchmesser von 25 mm auf 20 mm. Als gerades, einteiliges Fitting mit Klemmringanschlüssen an beiden Seiten sorgt sie für eine zugfeste und systemgebundene Verbindung. Die O-Ring-freie Konstruktion trägt maßgeblich zur dauerhaften Dichtheit bei. Für die vollständige Montage sind Q&E Sicherungsringe erforderlich, die separat bestellt werden müssen.
Welche Materialien und Normen zeichnen die Kupplung aus?
Die Kupplung besteht aus hochwertigem Polyphenylsulfon (PPSU), einem Material, das für seine Korrosionsbeständigkeit und Langlebigkeit bekannt ist. Die Außen- und Innengewinde entsprechen der Norm DIN EN 10226-1. Die Eignung für Trinkwasser- und Heizungsanlagen wird durch die DVGW- und KIWA-Prüfsiegel bestätigt.
Für welche Einsatzbereiche ist die Kupplung geeignet und welche Belastungen hält sie stand?
Dieses Fittingsystem ist primär für den Einsatz in Heizungs- und Trinkwasserinstallationen konzipiert. Es ist für eine maximale Temperatur von 95 °C ausgelegt. Die Druckbelastung beträgt 6 bar im Dauerbetrieb und bis zu 10 bar maximalen Arbeitsdruck bei 20 °C, was eine zuverlässige Funktion unter verschiedenen Betriebsbedingungen sicherstellt.
Technische Daten
- Form: gerade
- Ausführung: 1-teilig
- Rohraußendurchmesser Anschluss 1: 25 mm
- Rohraußendurchmesser Anschluss 2: 20 mm
- Länge: 53 mm
- Werkstoff: Polyphenylsulfon (PPSU)
- Max. Temperatur: 95 °C
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Systemgebunden: ja
- Zertifizierungen: DVGW, KIWA
Die Uponor Q und E Kupplung reduziert PPSU, 25x20mm, ist eine zuverlässige und langlebige Lösung für die Verbindung von PE-Xa Rohren in Heizungs- und Trinkwasserinstallationen. Ihre korrosionsfreie PPSU-Konstruktion und die O-Ring-freie Verbindungstechnik ermöglichen eine dauerhafte Dichtheit. Mit einer maximalen Temperatur von 95 °C und einem Arbeitsdruck von bis zu 10 bar bietet sie eine sichere und effiziente Verbindung für anspruchsvolle Anwendungen.
Technische Daten
| Hersteller-Warengruppe | Flexible Rohrsysteme |
| Hersteller-Serie | Q&E |
| Hersteller-Produktgruppe | Uponor Q&E |
| Hersteller-Artikelnummer | 1008676 |
| Hersteller | Uponor |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Klemmring |
| Arbeitslänge Anschluss 1 | 1,5 |
| Arbeitslänge Anschluss 2 | 1,5 |
| Artikelnummer | UPONOR-1008676 |
| Ausführung | 1-teilig |
| DVGW-Siegel | ja |
| EAN-13 | 6414907050121 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,012 kg |
| Hauptfarbe Fitting | schwarz |
| KIWA-Prüfsiegel | ja |
| Länge | 53 |
| Länge Anschluss 1 | 23,5 |
| Länge Anschluss 2 | 36,5 |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | nein |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 25 |
| Rohraußendurchmesser Anschluss 2 | 20 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Polyphenylensulfon (PPSU) |
| Werkstoff des Anschlusses 2 | Polyphenylensulfon (PPSU) |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
