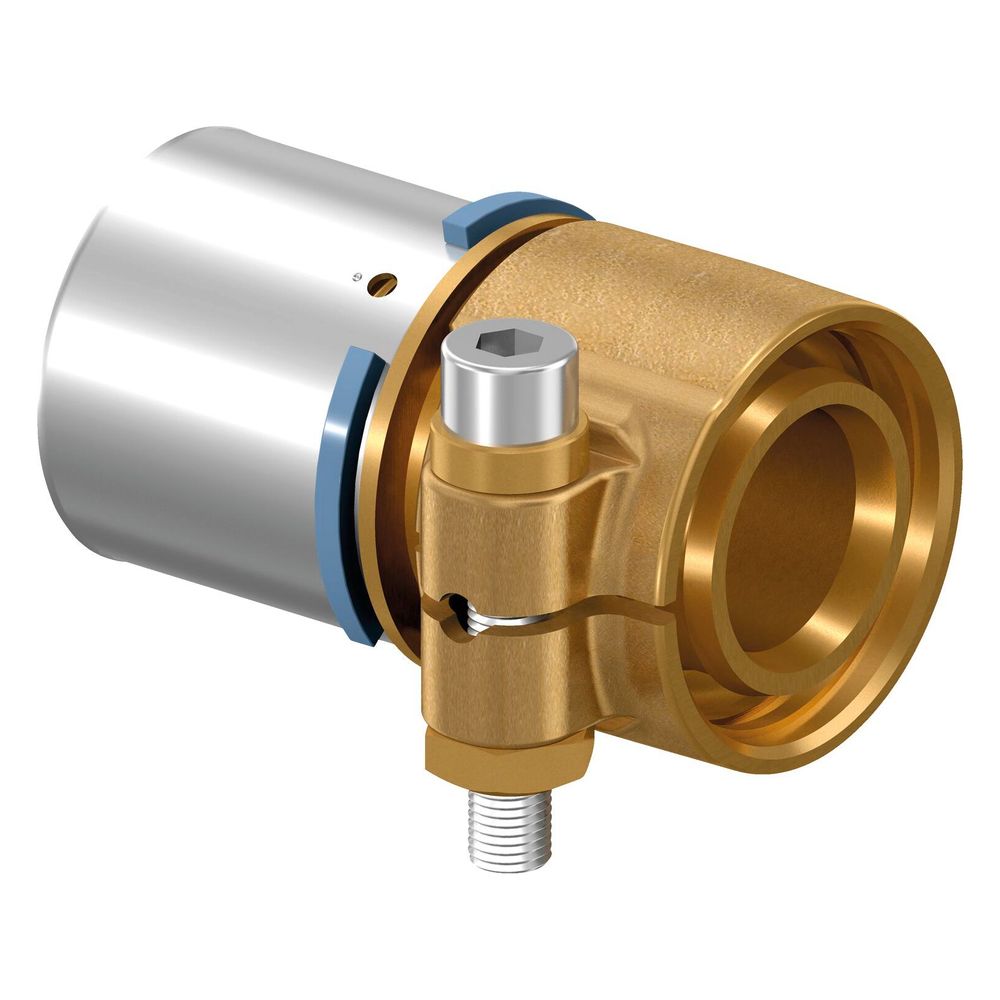

Uponor Wipex-MLC Presskupplung S-Press PN 6, 40x3,7-40x4,0mm

Die Uponor Wipex-MLC Presskupplung S-Press PN 6, 40x3,7-40x4,0mm aus der Uponor Wipex Serie ist eine gerade, einteilige Verbindungslösung für die Nahwärmeversorgung. Sie ermöglicht den Übergang von PE-Xa 6 bar oder PE 100-RC Rohren auf MLC Verbundrohre. Gefertigt aus korrosionsbeständigem, entzinkungsbeständigem Messing, ist diese Kupplung für anspruchsvolle Anwendungen konzipiert und hält Temperaturen bis zu +95 °C bei 6 bar oder +20 °C bei 16 bar stand. Sie ist systemgebunden und kompatibel mit verschiedenen Uponor Rohrsystemen wie VIP Thermo, Thermo, Varia, Quattro, Supra und Supra PLUS.

Welche Konstruktionsmerkmale zeichnen die Uponor Wipex-MLC Presskupplung aus?

Die Uponor Wipex-MLC Presskupplung ist aus hochwertigem, korrosionsbeständigem Messing gefertigt, das gemäß DIN EN ISO 6509 entzinkungsbeständig ist. Beide Anschlüsse sind unbehandelt. Die Kupplung verfügt über eine Pressmuffe als Anschluss 1 und einen Klemmanschluss als Anschluss 2. Die Dichtung erfolgt mittels eines O-Rings aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der sowohl zwischen einzelnen Wipex Formteilen als auch zwischen Wipex Übergangsnippel und Wipex Formteil eine sichere Abdichtung sicherstellt. Das Schraubenset der Kupplung beinhaltet eine Innensechskantschraube aus Edelstahl, eine Mutter und eine Unterlegscheibe aus Messing. Für Dimensionen von 63-110 mm ist eine mit Kunststoffplättchen vorgeweitete Klemmhülse integriert.

Für welche Rohrsysteme und Anwendungen ist die Kupplung geeignet?

Diese Presskupplung ist speziell für die Verbindung von PE-Xa 6 bar oder PE 100-RC Mediumrohren mit MLC Verbundrohren konzipiert. Sie ist systemgebunden und findet Anwendung in den Uponor Rohrsystemen VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS. Die Kupplung dient als Übergang zu Übergangsnippeln mit zylindrischem Außengewinde und ist somit vielseitig in der Nahwärmeversorgung einsetzbar.

Welche Druck- und Temperaturbereiche sind zulässig?

Die Uponor Wipex-MLC Presskupplung ist für eine maximale Temperaturbelastung von +95 °C ausgelegt. Bei dieser Temperatur ist ein maximaler Arbeitsdruck von 6 bar zulässig. Alternativ kann die Kupplung bei einer Temperatur von +20 °C einem Arbeitsdruck von bis zu 16 bar standhalten. Diese Belastungswerte gelten insbesondere für die Rohrsysteme VIP Thermo, Thermo, Varia, Quattro, Supra und Supra PLUS, was eine flexible Nutzung in verschiedenen Anwendungsbereichen ermöglicht.

Welche Zertifizierungen besitzt die Kupplung?

Die Wipex Fittings sind nach DIN EN ISO 6509 entzinkungsbeständig und verfügen über eine KOMO Systemzertifizierung, KIWA Systemzertifizierung, DVGW Zertifizierung und ÖVGW Zertifizierung.

Technische Daten

• Form: gerade
• Ausführung: 1-teilig
• Anschluss 1: Pressmuffe (40 mm Rohraußendurchmesser)
• Anschluss 2: Klemmanschluss (40 mm Rohraußendurchmesser)
• Länge: 79 mm
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 16 bar
• Max. Temperaturbelastung: +95 °C
• Werkstoff: Messing, entzinkungsbeständig (DZR)
• Zugfest: ja

Die Uponor Wipex-MLC Presskupplung S-Press PN 6 bietet eine zuverlässige und langlebige Verbindungslösung für anspruchsvolle Rohrsysteme. Ihre Fertigung aus entzinkungsbeständigem Messing und die EPDM-Dichtung stellen eine hohe Betriebssicherheit sicher. Mit einem Rohraußendurchmesser von 40 mm und der Fähigkeit, Drücke bis 16 bar bei 20 °C oder 6 bar bei 95 °C zu bewältigen, ist diese Kupplung eine robuste Komponente für die Nahwärmeversorgung und andere Anwendungen, die eine sichere Verbindung von PE-Xa oder PE 100-RC Rohren mit MLC Verbundrohren erfordern.
