Uponor Wipex-MLC Presskupplung S-Press PN 6, 32x2,9-32x3,0mm

Die Uponor Wipex-MLC Presskupplung S-Press PN 6, 32x2,9-32x3,0mm aus der Wipex Serie ist eine gerade, einteilige Verbindungslösung für die Nahwärmeversorgung. Sie ermöglicht den Übergang zwischen PE-Xa 6 bar oder PE 100-RC Rohren und dem Uponor Verbundrohr Uni Pipe PLUS. Gefertigt aus korrosionsbeständigem, entzinkungsbeständigem Messing, ist sie für anspruchsvolle Betriebsbedingungen mit einer maximalen Temperaturbelastung von +95 °C ausgelegt.

Wie ist die Uponor Wipex-MLC Presskupplung konstruiert?

Die Presskupplung ist einteilig und gerade ausgeführt. Beide Anschlüsse bestehen aus Messing mit entzinkungsbeständiger Werkstoffgüte (DZR) gemäß DIN EN ISO 6509 und sind unbehandelt. Die Abdichtung erfolgt über einen O-Ring aus Ethylen-Propylen-Dien-Kautschuk (EPDM), der eine sichere Dichtigkeit zwischen den Wipex Formteilen sowie zwischen Übergangsnippel und Formteil sicherstellt. Das Schraubenset des Übergangsnippels beziehungsweise der Kupplung beinhaltet eine Innensechskantschraube aus Edelstahl, eine Mutter und eine Unterlegscheibe aus Messing.

Für welche Rohrsysteme und Einsatzbedingungen ist die Kupplung geeignet?

Diese Kupplung ist speziell für die Verbindung von PE-Xa 6 bar oder PE 100-RC Rohren mit dem Uponor Verbundrohr Uni Pipe PLUS konzipiert. Sie ist Teil des Wipex Fittingsystems und kann in Verbindung mit den Uponor Rohrsystemen VIP Thermo, Thermo, Varia, VIP Aqua, Aqua, Quattro, Supra und Supra PLUS eingesetzt werden. Die Kupplung ist systemgebunden und ermöglicht eine optimale Kompatibilität innerhalb der Uponor Nahwärmeversorgungslösungen.

Welche Druck- und Temperaturbereiche deckt die Kupplung ab?

Die Kupplung ist für einen maximalen Arbeitsdruck von 6 bar bei 20 °C ausgelegt. Für die Rohrsysteme VIP Thermo, Thermo, Varia, Quattro, Supra und Supra PLUS kann sie bei 20 °C bis zu 16 bar belastet werden. Die maximale Temperaturbelastung beträgt +95 °C.

Welche Anschlussarten und Maße sind bei der Kupplung vorhanden?

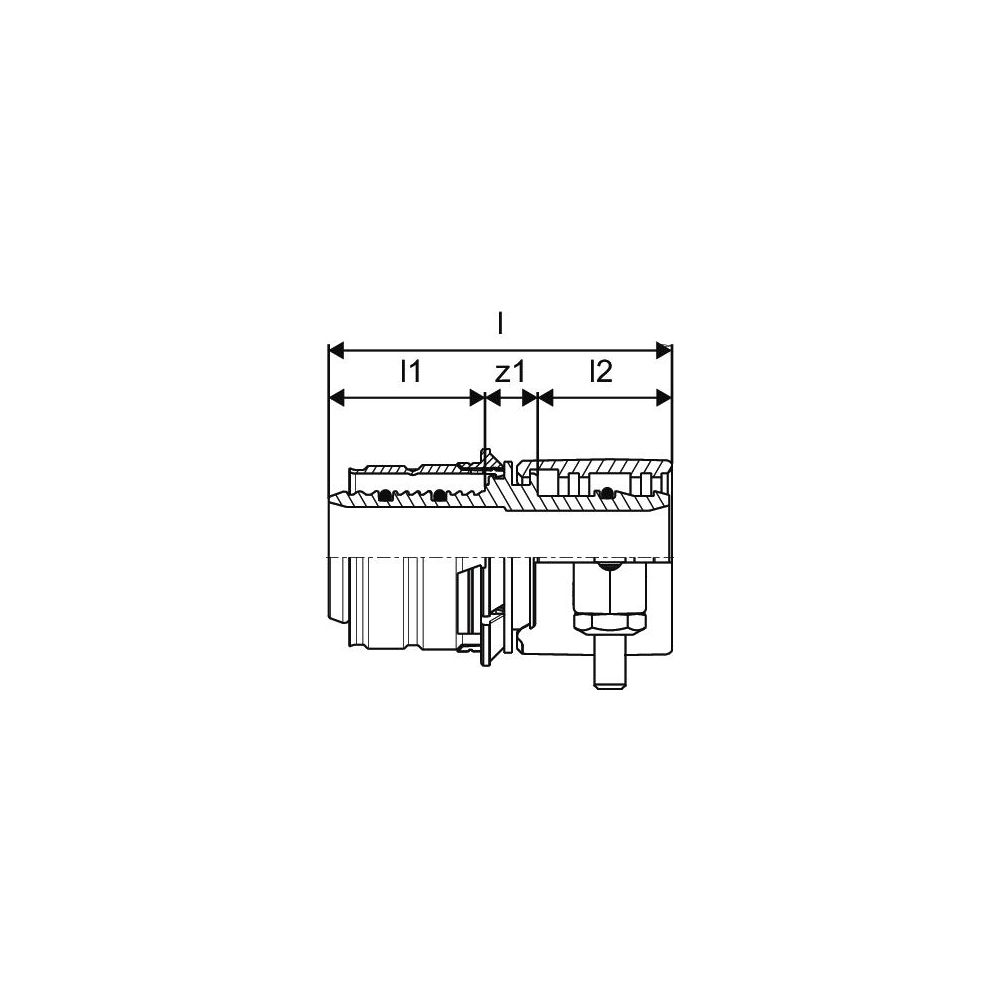

Die Kupplung verfügt auf der einen Seite über eine Pressmuffe und auf der anderen Seite über einen Klemmanschluss. Beide Anschlüsse haben einen Rohraußendurchmesser von 32 mm. Die Gesamtlänge der Kupplung beträgt 66 mm, wobei die Länge des Anschlusses 1 (Pressmuffe) 35 mm und die des Anschlusses 2 (Klemmanschluss) 31 mm beträgt. Die Arbeitslänge an beiden Anschlüssen beträgt jeweils 5 mm.

Welche Zertifizierungen liegen vor?

Die Qualität und Sicherheit der Uponor Wipex-MLC Presskupplung wird durch mehrere anerkannte Zertifizierungen bestätigt. Dazu gehören die KOMO Systemzertifizierung, die KIWA Systemzertifizierung, die DVGW Zertifizierung und die ÖVGW Zertifizierung.

Technische Daten

• Ausführung: 1-teilig
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Klemmanschluss
• Rohraußendurchmesser: 32 mm
• Länge: 66 mm
• Max. Arbeitsdruck bei 20 °C: 6 bar
• Max. Temperaturbelastung: +95 °C
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Werkstoff Anschluss: Messing, entzinkungsbeständig (DZR)

Die Uponor Wipex-MLC Presskupplung bietet eine zuverlässige und langlebige Verbindung für anspruchsvolle Nahwärmeversorgungssysteme. Ihre robuste Konstruktion aus entzinkungsbeständigem Messing und die EPDM-Dichtung stellen eine hohe Dichtigkeit und Korrosionsbeständigkeit sicher. Mit einer Belastbarkeit von bis zu 6 bar bei +95 °C oder 16 bar bei +20 °C in spezifischen Systemen ist diese gerade Kupplung eine leistungsstarke Komponente für die Integration von PE-Xa oder PE 100-RC Rohren in Uponor Verbundrohrsysteme.
