Uponor S-Press Plus HK-Kreuzfitting mit Dämmbox isoliert, 20x16x16mm

Der Uponor S-Press Plus HK-Kreuzfitting mit Dämmbox isoliert in der Dimension 20x16x16mm aus der S-Press PLUS Serie ist eine hochwertige Komponente für den kreuzungsfreien und vorgedämmten Anschluss eines Heizkörpers auf dem Rohfußboden. Gefertigt aus verzinntem Messing, bietet dieser Fitting eine effiziente Lösung für Heizungsinstallationen, die den Anforderungen des Gebäudeenergiegesetzes (GEG) im Bereich von Rohrkreuzungen und Wanddurchführungen entsprechen.

Wie ist der Uponor S-Press Plus HK-Kreuzfitting konstruiert?

Das HK-Kreuzfitting ist aus verzinntem Messing gefertigt und verfügt über drei Pressmuffenanschlüsse mit Rohraußendurchmessern von 20 mm sowie zweimal 16 mm. Die fixierten Presshülsen sind mit einem Sichtfenster versehen, das eine einfache Kontrolle der Verpressung ermöglicht. Zusätzlich ist ein Pressanschlag integriert, der die Montage erleichtert. Die Verpressung erfolgt ohne Kalibrieren und Entgraten, was den Installationsprozess beschleunigt und vereinfacht.

Welche Vorteile bietet die Dämmbox des Kreuzfittings?

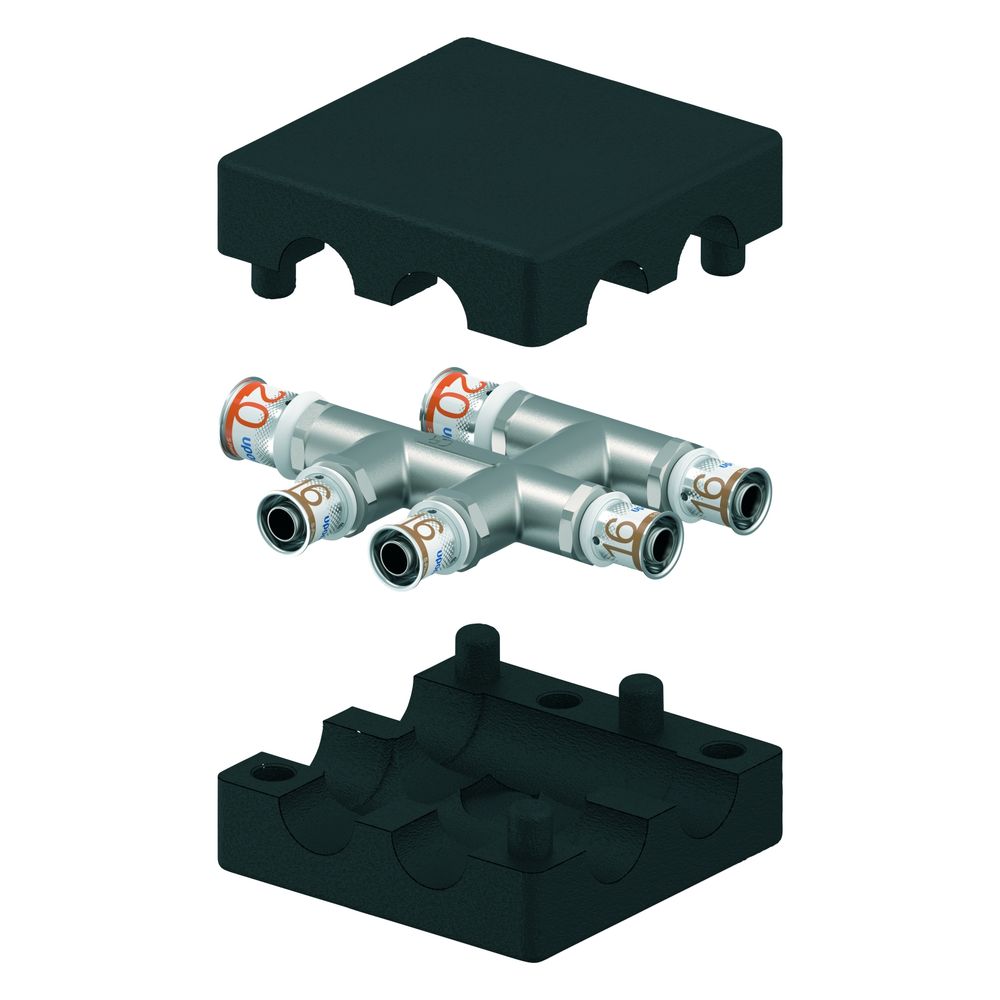

Die Dämmbox besteht aus einem zweiteiligen Ober- und Unterteil aus EPP (expandiertem Polypropylen) mit einer Dämmstärke von 13 mm und einer Wärmeleitfähigkeit von 0,035 W/(mK). Sie ist speziell für den Einsatz an Rohrkreuzungen und Wanddurchführungen konzipiert und erfüllt die Anforderungen des GEG. Die Abmessungen der Dämmbox betragen 115 x 115 x 55 mm (L x B x H). Durch die Dämmung wird Wärmeverlust minimiert und die Energieeffizienz der Heizungsinstallation verbessert.

Welche besonderen Merkmale erleichtern die Montage und Nutzung?

Das Fitting verfügt über eine einzigartige Verpresstkennzeichnung und eine schnelle Dimensionserkennung durch Farbkodierung, die eine sichere und schnelle Identifikation der Bauteile ermöglicht. Ein QR-Code auf dem Produkt bietet direkten Zugang zu weiterführenden Informationen. Diese Merkmale unterstützen eine effiziente und fehlerfreie Installation.

Technische Daten

• Werkstoff: Messing, verzinnt
• Anschlüsse: 3x Pressmuffe
• Rohraußendurchmesser: 20 mm (Anschluss 1), 16 mm (Anschluss 2 und 3)
• Dämmbox: zweiteilig, aus EPP (expandiertes Polypropylen)
• Dämmstärke: 13 mm
• Wärmeleitfähigkeit Dämmbox: 0,035 W/(mK)
• Abmessungen Dämmbox (L x B x H): 115 x 115 x 55 mm
• Montage: Pressen ohne Kalibrieren und Entgraten

Der Uponor S-Press Plus HK-Kreuzfitting mit integrierter Dämmbox bietet eine effiziente und zuverlässige Lösung für den vorgedämmten Anschluss von Heizkörpern auf Rohfußböden. Die Kombination aus verzinntem Messing, einfacher Pressmontage ohne Kalibrieren und Entgraten sowie die hochwertige 13 mm EPP-Dämmbox mit einer Wärmeleitfähigkeit von 0,035 W/(mK) stellt eine langlebige und energieeffiziente Installation sicher, die den GEG-Anforderungen entspricht.
