Uponor S-Press Plus HK-Kreuzfitting mit Dämmbox isoliert
3 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Nennweite Ausgang
Nennweite Stutzen
Beschreibung

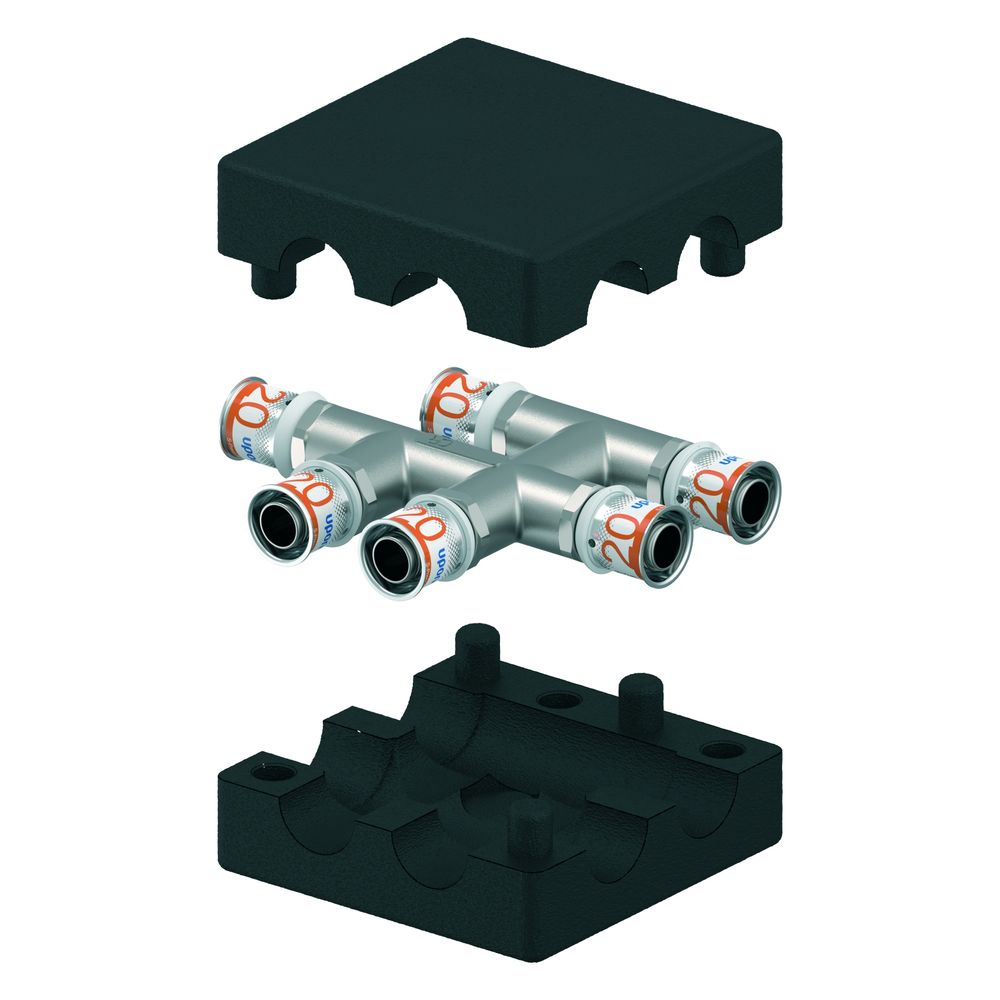

Uponor S-Press Plus HK-Kreuzfitting mit Dämmbox isoliert, 20x20x20mm
Der Uponor S-Press Plus HK-Kreuzfitting mit Dämmbox isoliert aus der S-Press PLUS Serie ist für den kreuzungsfreien und vorgedämmten Anschluss von Heizkörpern auf dem Rohfußboden konzipiert. Gefertigt aus verzinnem Messing, ermöglicht dieser Fitting mit den Abmessungen 20x20x20 mm eine effiziente Installation ohne Kalibrieren und Entgraten. Die integrierte Dämmbox aus expandiertem Polypropylen (EPP) mit 13 mm Dämmstärke und einer Wärmeleitfähigkeit von 0,035 W/(mK) erfüllt die Anforderungen des Gebäudeenergiegesetzes (GEG) im Bereich von Rohrkreuzungen und Wanddurchführungen.
Wie ist der Uponor S-Press Plus HK-Kreuzfitting konstruiert?
Der HK-Kreuzfitting besteht aus verzinnem Messing und verfügt über drei Pressmuffenanschlüsse mit einem Rohraußendurchmesser von jeweils 20 mm. Die fixierten Presshülsen sind mit einem Sichtfenster und einem Pressanschlag versehen, was eine sichere und schnelle Installation unterstützt. Eine einzigartige Verpresstkennzeichnung sowie eine schnelle Dimensionserkennung durch Farbkodierung erleichtern die Kontrolle der Verbindung und die korrekte Zuordnung.
Welche Vorteile bietet die Dämmbox des Kreuzfittings?
Die Dämmbox besteht aus einem zweiteiligen Ober- und Unterteil aus expandiertem Polypropylen (EPP) und bietet eine Dämmstärke von 13 mm. Mit einer Wärmeleitfähigkeit von 0,035 W/(mK) trägt sie zur Energieeffizienz bei und entspricht den Anforderungen des Gebäudeenergiegesetzes (GEG) für Rohrkreuzungen und Wanddurchführungen. Die Abmessungen der Dämmbox betragen 115 x 115 x 55 mm (L x B x H).
Wie unterstützt der Fitting die Montage?
Das Pressen des Uponor S-Press Plus HK-Kreuzfittings erfolgt ohne Kalibrieren und Entgraten, was den Montageprozess vereinfacht und beschleunigt. Die Farbkodierung ermöglicht eine schnelle Dimensionserkennung, und ein QR-Code auf dem Fitting bietet direkten Zugang zu weiterführenden Informationen. Diese Merkmale tragen zu einer effizienten und sicheren Installation bei.
Technische Daten
- Werkstoff: Messing, verzinnt
- Anschlüsse: 3x Pressmuffe
- Rohraußendurchmesser: 20 mm (alle Anschlüsse)
- Dämmbox Material: Expandiertes Polypropylen (EPP)
- Dämmstärke Dämmbox: 13 mm
- Wärmeleitfähigkeit Dämmbox: 0,035 W/(mK)
- Abmessungen Dämmbox (L x B x H): 115 x 115 x 55 mm
- Hersteller-Serie: S-Press PLUS
Der Uponor S-Press Plus HK-Kreuzfitting mit Dämmbox bietet eine zuverlässige und normgerechte Lösung für den vorgedämmten Anschluss von Heizkörpern auf Rohfußböden. Die Kombination aus robustem, verzinnem Messing, einfacher Montage durch fixierte Presshülsen und der effizienten 13 mm EPP-Dämmung mit einer Wärmeleitfähigkeit von 0,035 W/(mK) sorgt für eine sichere und energieeffiziente Installation.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070692 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Anschluss 3 | Pressmuffe |
| Artikelnummer | UPONOR-1070692 |
| EAN-13 | 6414905220083 |
| Gewicht | 0,583 kg |
| Oberflächenschutz | verzinnt |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Rohraußendurchmesser Anschluss 2 | 20 |
| Rohraußendurchmesser Anschluss 3 | 20 |
| Werkstoff | Messing |
| WEEE-Nr. | 16532378 |
Downloads
Uponor GmbH
Industriestr. 56
97437 Haßfurt
Deutschland
97437 Haßfurt
Deutschland
Uponor Heiztechnik und Flächenheizsysteme
Uponor ist besonders für moderne und energiesparsame Flächenheizsysteme bekannt. Der finnische Hersteller ist die Premium-Marke für hocheffiziente Flächenheizungen und Flächenkühlungen unter dem Fußboden, an der Decke oder an der Wand. Uponor bietet hierfür auch Varianten zum Nachrüsten oder energiesparende elektrische Fußbodenheizungen an. Ein breites Sortiment an verschiedenen Systemen und Einzelkomponenten wie Raumthermostate deckt den kompletten Bereich für die Installation der Heiztechnik ab.
Auch in Sachen Trinkwasserversorgung bietet das Uponor-Produktprogramm ein breites Angebot an hochwertigen Einzelkomponenten wie Rohre oder Press Fittings. Auch raffinierte Gesamtkonzepte für unterschiedliche Montagesituationen und Einsatzbereiche gelingen mit den Artikeln von Uponor. Das umfangreich aufgestellte Produktprogramm der Spitzenmarke wird mit diversem Heiztechnik- und Trinkwasser-Zubehör komplettiert.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
