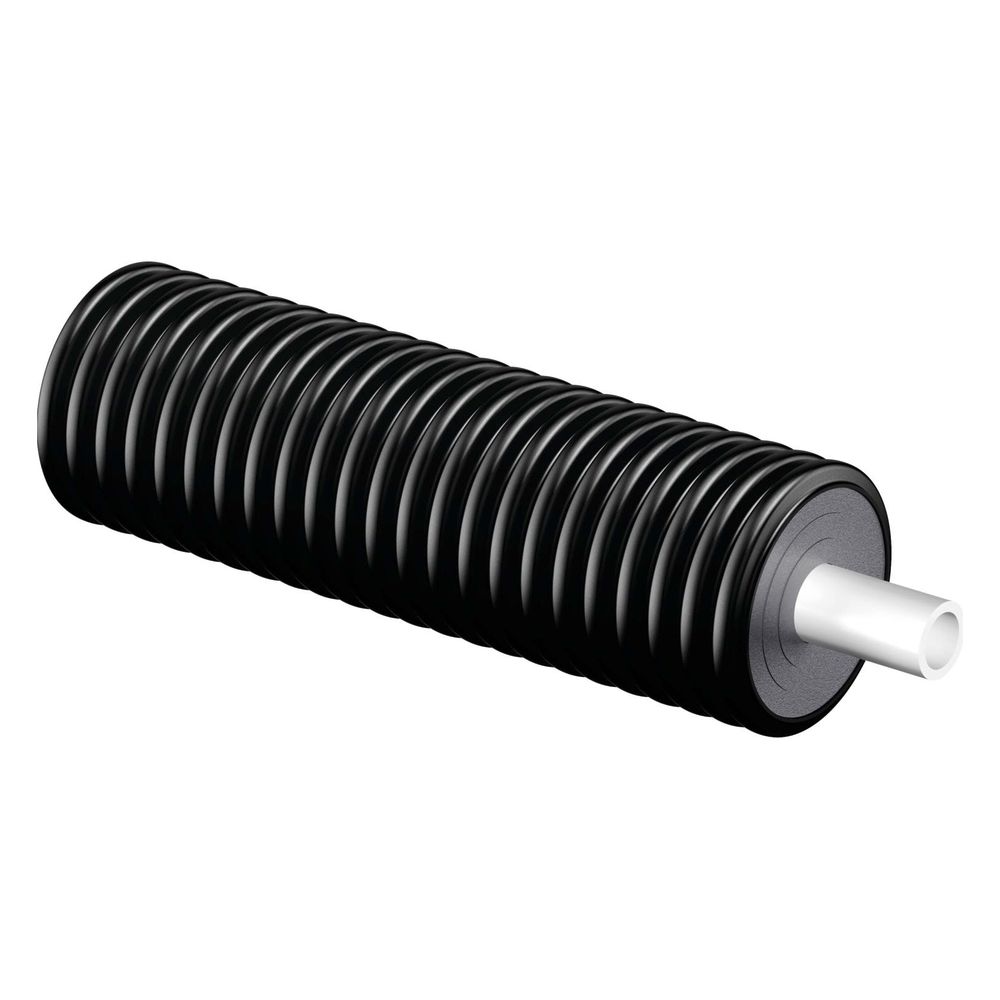

Uponor Ecoflex Aqua Single 40x5,5mm, Mantel 175mm

Das Uponor Ecoflex Aqua Single 40x5,5mm mit einem Mantel von 175mm ist ein flexibles, vorgedämmtes und selbstkompensierendes Kunststoff-Rohrleitungssystem aus der Ecoflex Aqua Serie. Es ist speziell für die Erdverlegung und den Transport von warmem Trinkwasser konzipiert. Das System bietet eine hohe Temperatur- und Druckbeständigkeit bis zu 95 °C und 10 bar.

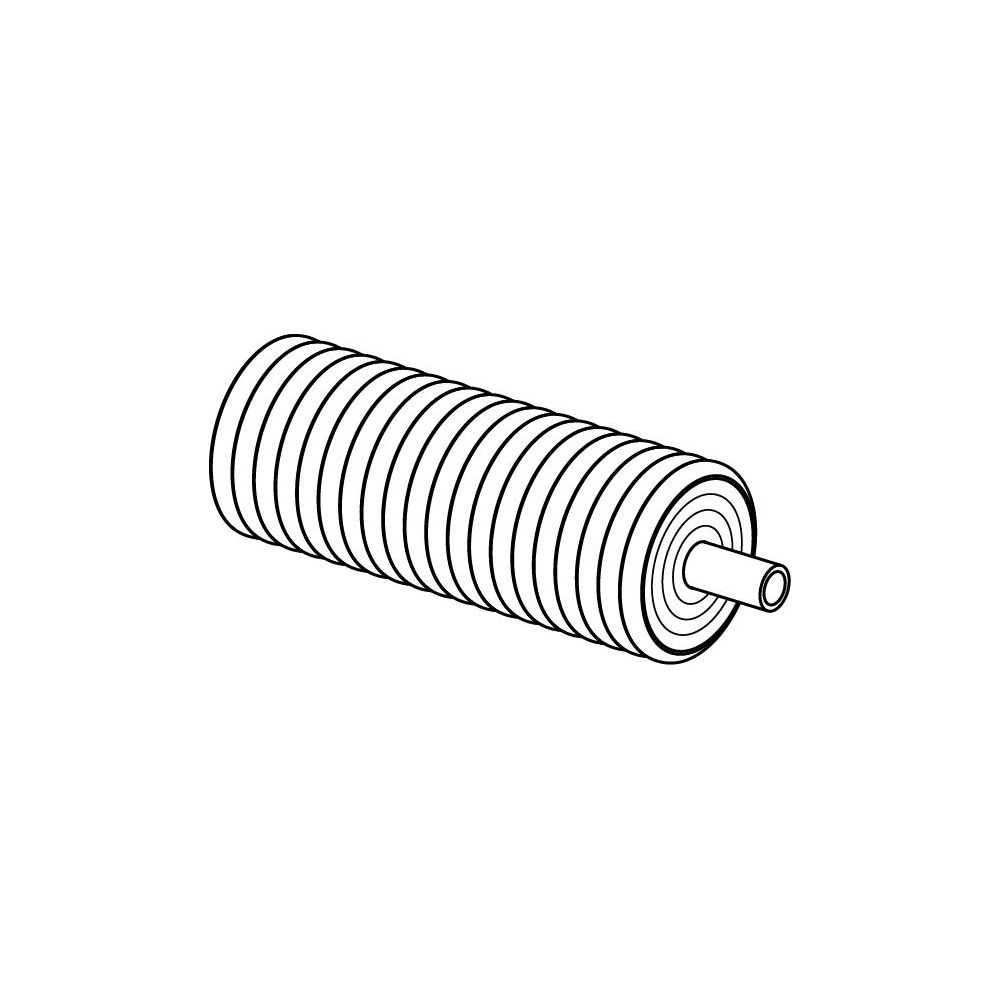

Wie ist das Uponor Ecoflex Aqua Single aufgebaut?

Das Rohr besteht aus einem einzelnen Mediumrohr aus vernetztem Polyethylen (PE-Xa) mit einem Durchmesser von 40 mm und einer Wandstärke von 5,5 mm. Dieses naturfarbene Innenrohr entspricht der Norm DIN EN ISO 15875 und ist für einen Nenndruck von PN10 (SDR 7,4) ausgelegt. Es ist korrosions- und verrottungsfrei. Umgeben wird es von einer Dämmung aus mehrlagigem, alterungsbeständigem, geschlossenzelligem PEX-Schaum, der dauerelastisch ist. Die Dämmung weist eine Wasseraufnahme von weniger als 1,0 % Volumen gemäß EN 489 auf. Das äußere Mantelrohr besteht aus korrugiertem Polyethylen hoher Dichte (PE-HD) in schwarzer Farbe mit einem Außendurchmesser von 175 mm.

Für welche Anwendungen eignet sich das Rohrleitungssystem?

Dieses Rohrleitungssystem ist für die Erdverlegung zum Transport von warmem Trinkwasser vorgesehen. Es ist für eine maximale Temperatur- und Druckbelastung von 95 °C bei 10 bar ausgelegt, wobei die Betriebstemperatur 70 °C gemäß DIN EN ISO 15875 beträgt. Eine statische Nachweisführung bei Erd- und Verkehrslasten (SLW 60 = 60 t) nach ATV-DVWK-A127 ist möglich. Der minimale Biegeradius des Rohrs beträgt 450 mm, was die Flexibilität bei der Verlegung unterstützt.

Welche Zertifizierungen und Normen erfüllt das Rohr?

Das Produkt ist mit mehreren Zertifizierungen ausgestattet, die seine Qualität und Eignung für den vorgesehenen Einsatzbereich bestätigen. Dazu gehören die DVGW Zertifizierung, die ÖVGW Zertifizierung und die SVGW Zertifizierung für das Mediumrohr. Zusätzlich ist das Produkt mit einem KIWA-Prüfsiegel versehen.

Welche technischen Merkmale zeichnen das Rohr aus?

Das Rohrsystem verfügt über einen Wärmeleitkoeffizienten von 0,04 W/mK, was eine gute Dämmwirkung sicherstellt. Das System ist nicht diffusionsdicht, was bei der Planung berücksichtigt werden muss. Das Mantelrohr schützt die Dämmung sowie das Innenrohr zuverlässig vor mechanischen Einflüssen.

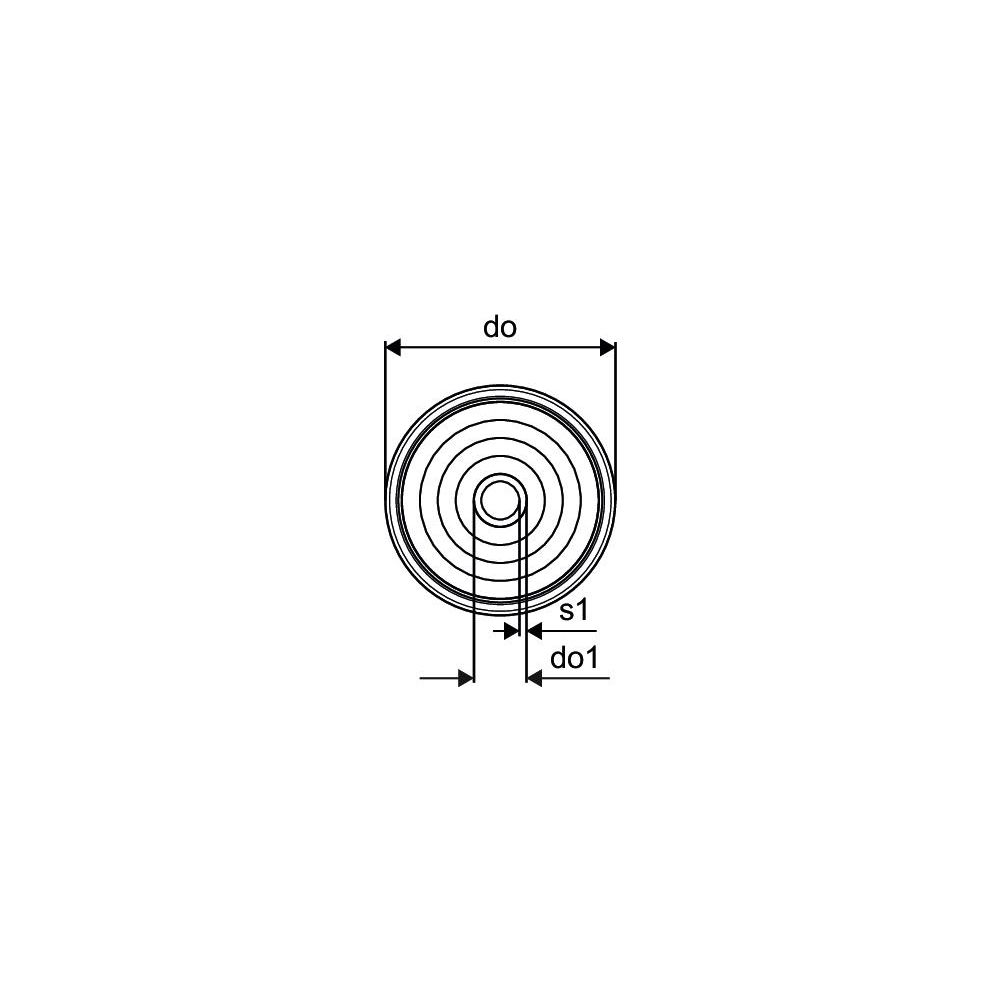

Technische Daten

• Innenrohrdurchmesser: 40 mm
• Wandstärke Innenrohr: 5,5 mm
• Material Innenrohr: PE-Xa
• Äußerer Durchmesser Mantelrohr: 175 mm
• Material Mantelrohr: HDPE
• Isoliermaterial: PEX-Schaum
• Max. Mediumtemperatur (kurzzeitig): 95 °C
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Min. Biegeradius: 450 mm

Das Uponor Ecoflex Aqua Single Rohr bietet eine zuverlässige Lösung für die Erdverlegung und den Transport von warmem Trinkwasser. Mit seinem robusten PE-Xa Innenrohr (40 mm Durchmesser, 5,5 mm Wanddicke), der effektiven PEX-Schaum-Dämmung und dem widerstandsfähigen HDPE-Mantel ist es für Temperaturen bis 95 °C und einen Arbeitsdruck von 10 bar ausgelegt. Die Flexibilität und die umfassenden Zertifizierungen machen das System zu einer sicheren Wahl für anspruchsvolle Anwendungen im Trinkwasserbereich.
