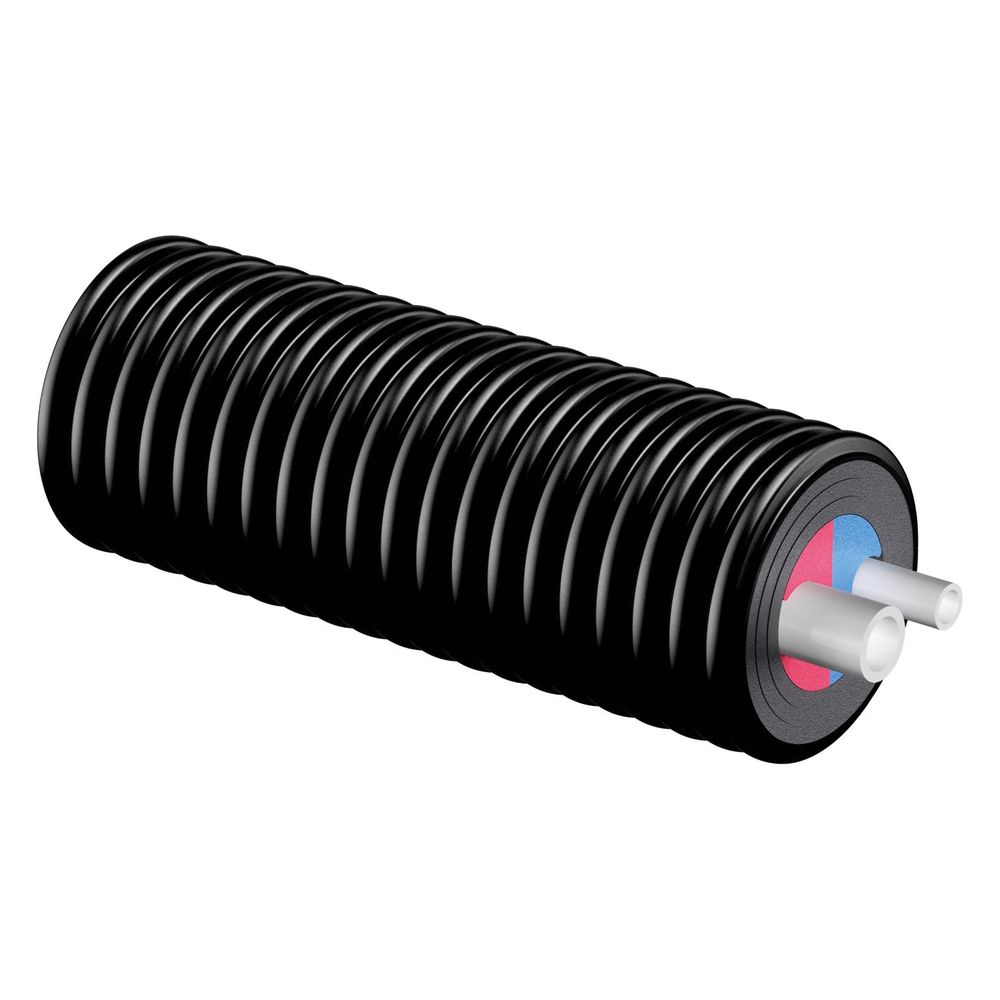

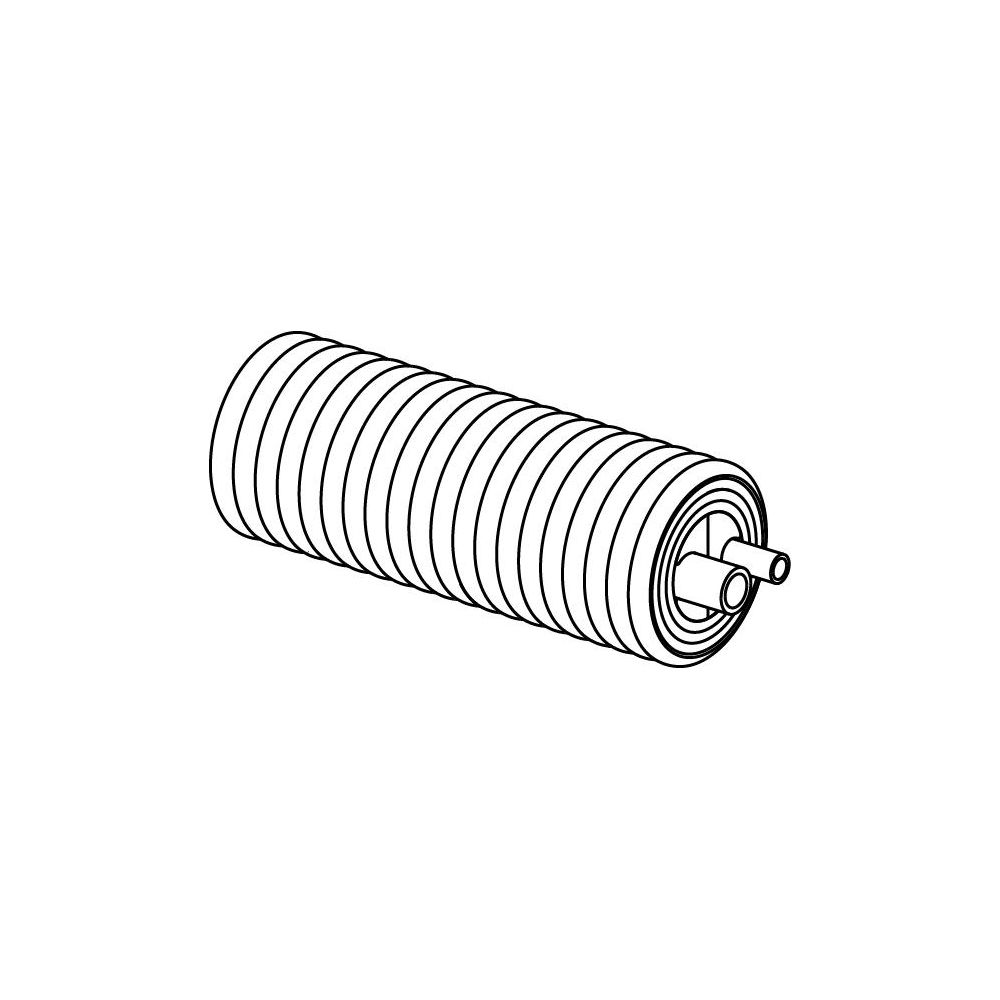

Uponor Ecoflex Aqua Twin 32x4,4mm-25x3,5mm, Mantel 175mm

Das Uponor Ecoflex Aqua Twin 32x4,4mm-25x3,5mm mit einem Mantel von 175 mm ist ein flexibles, vorgedämmtes Kunststoff-Rohrleitungssystem aus der Ecoflex Aqua Serie. Es eignet sich für die Nahwärmeversorgung und den Transport von warmem Trinkwasser. Das System verfügt über zwei Mediumrohre aus vernetztem Polyethylen (PE-Xa) und ist für eine maximale Mediumtemperatur von 95 °C sowie einen Betriebsdruck von bis zu 10 bar ausgelegt. Typische Einsatzbereiche sind Erdverlegungen in der Nahwärmeversorgung mit hohen Anforderungen an Temperatur und Druck.

Wie ist das Rohrsystem aufgebaut und welche Materialien werden verwendet?

Das Rohrsystem besteht aus zwei Mediumrohren aus vernetztem Polyethylen (PE-Xa) gemäß DIN EN ISO 15875 mit einem Standard Dimension Ratio (SDR) von 7,4 und einem Nennarbeitsdruck von 10 bar. Die Mediumrohre sind naturfarben und haben Durchmesser von 32 mm und 25 mm mit Wanddicken von 4,4 mm beziehungsweise 3,5 mm. Die Dämmung besteht aus einem geschlossenzelligen PEX-Schaum, der dauerelastisch und alterungsbeständig ist, mit einer Wasseraufnahme von weniger als 1,0 % Volumen gemäß EN 489. Das Mantelrohr ist aus korrugiertem Polyethylen hoher Dichte (PE-HD) gefertigt und schwarz gefärbt, mit einem äußeren Durchmesser von 175 mm.

Welche technischen Eigenschaften und Zertifizierungen besitzt das Produkt?

Das System ist für eine maximale Mediumtemperatur von 95 °C (kurzzeitig) und eine Dauerbetriebstemperatur von 70 °C ausgelegt. Der maximale Arbeitsdruck beträgt 10 bar bei 20 °C. Das Rohrsystem ist nicht diffusionsdicht, verfügt jedoch über ein zweifarbiges Zentrierprofil zur eindeutigen Zuordnung von Versorgungs- und Zirkulationsleitung. Es ist mit den Zertifizierungen DVGW, ÖVGW und SVGW für das Mediumrohr ausgestattet, was die Eignung für den Transport von warmem Trinkwasser bestätigt. Zusätzlich liegt das KIWA-Prüfsiegel vor.

Für welche Anwendungen ist das Uponor Ecoflex Aqua Twin Rohrsystem geeignet?

Das Rohrsystem ist speziell für die Erdverlegung konzipiert und eignet sich für die Nahwärmeversorgung sowie den Transport von warmem Trinkwasser. Es ist selbstkompensierend und flexibel, was die Verlegung erleichtert. Die statische Nachweisführung bei Erd- und Verkehrslasten (SLW 60 = 60 t) nach ATV-DVWK-A127 ermöglicht den Einsatz in belasteten Bereichen wie Straßen oder Verkehrswegen.

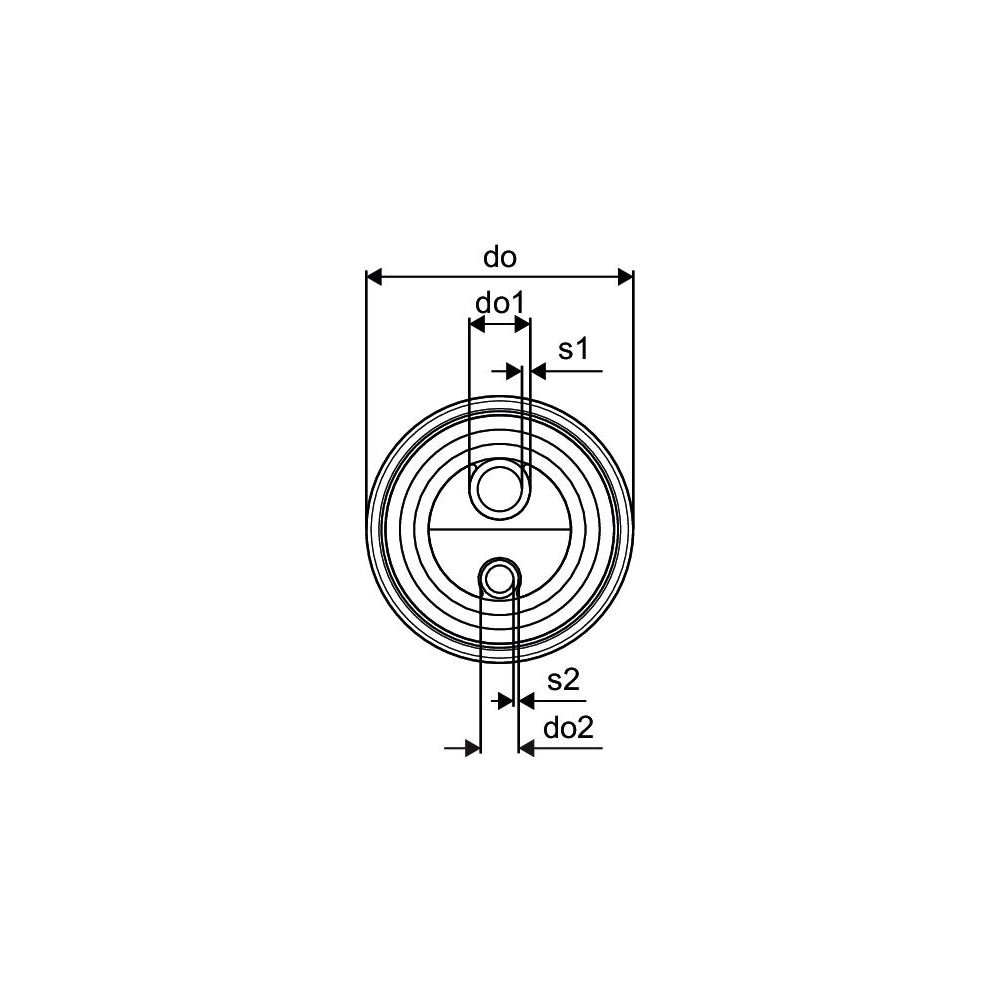

Technische Daten

• Außendurchmesser Mantelrohr: 175 mm
• Material Innenrohr: vernetztes Polyethylen (PE-Xa)
• Durchmesser Innenrohr 1: 32 mm
• Wanddicke Innenrohr 1: 4,4 mm
• Durchmesser Innenrohr 2: 25 mm
• Wanddicke Innenrohr 2: 3,5 mm
• Isoliermaterial: PEX-Schaum (geschlossenzellig)
• Max. Mediumtemperatur (Dauerbetrieb): 70 °C
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Min. Biegeradius: 700 mm

Das Uponor Ecoflex Aqua Twin Rohrsystem bietet eine zuverlässige Lösung für die Nahwärmeversorgung und den Transport von warmem Trinkwasser mit hoher Temperatur- und Druckbeständigkeit. Die Kombination aus hochwertigen Materialien, flexibler Bauweise und anerkannten Zertifizierungen unterstützt eine sichere und langlebige Installation.
