Uponor Pressmuffe Multi FT, für PE-Xa, Edelstahlhülse
2 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Durchmesser
Gewindegröße
Beschreibung
Uponor Pressmuffe Multi 14 x Rp 1/2" FT, für PE-Xa, Edelstahlhülse
Die Uponor Pressmuffe Multi 14 x Rp 1/2" FT ist eine hochwertige, 2-teilige Verbindungslösung für PE-Xa-Rohre, die speziell für den Übergang auf Uponor PE-X Rohre in der Flächenheizung und -kühlung entwickelt wurde. Gefertigt aus robustem Messing und ausgestattet mit einer Edelstahlhülse, ermöglicht sie eine zuverlässige und zugfeste Verbindung mittels Pressfittingtechnik.
Welche Materialien und Konstruktionsmerkmale zeichnen die Pressmuffe aus?
Die Pressmuffe besteht aus einer Übergangsmuffe und einer Presshülse. Beide Komponenten sind aus hochwertigem Messing gefertigt, wobei die Presshülse zusätzlich aus korrosionsbeständigem Edelstahl besteht, um eine hohe Beständigkeit und Stabilität zu bieten. Die Anschlüsse sind unbehandelt. Für eine sichere Abdichtung ist die Muffe mit Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet.
Welche Anschlussarten und Abmessungen sind verfügbar?

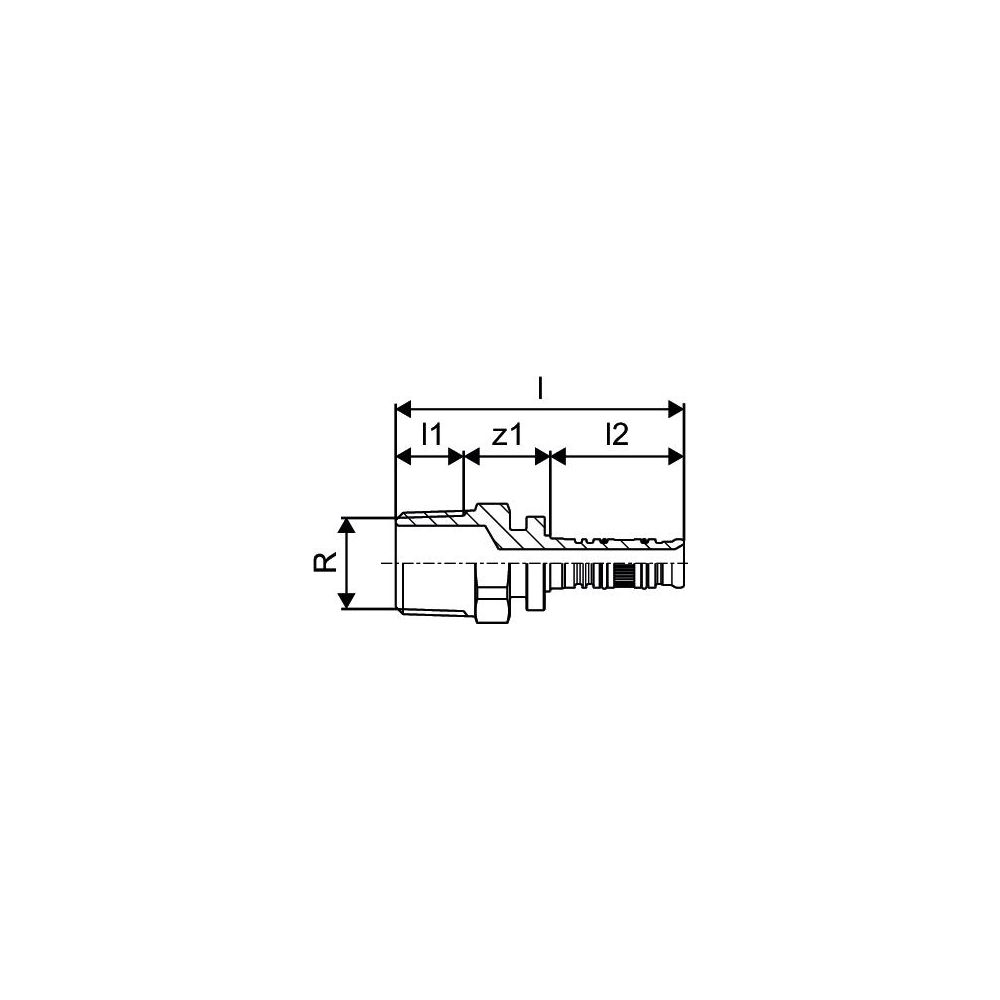

Diese gerade und nicht exzentrische Pressmuffe verfügt über einen Pressmuffenanschluss mit einem Rohraußendurchmesser von 14 mm. Der zweite Anschluss ist ein zylindrisches Innengewinde (BSPT-Rp) nach DIN EN 10226-1 mit einem Nenndurchmesser von 1/2 Zoll (15 mm). Die Gesamtlänge der Pressmuffe beträgt 58 mm. Der erste Anschluss hat eine Länge von 35,5 mm und eine Arbeitslänge von 8,5 mm, während der zweite Anschluss eine Länge von 22,5 mm und ebenfalls eine Arbeitslänge von 8,5 mm aufweist. Die Muffe ist reduzierend ausgeführt.
Wie erfolgt die Montage und für welche Anwendungen ist sie geeignet?
Die Uponor Pressmuffe Multi ist systemgebunden und für die Verbindung von PE-Xa-Rohren mittels Pressfittingtechnik konzipiert. Das Verpressen erfolgt mit einer Rapex Pressbacke, was eine sichere und normgerechte Installation ermöglicht. Die Muffe ist zugfest und für einen maximalen Arbeitsdruck von 10 bar bei 20 °C ausgelegt. Sie ist ideal für den Einsatz in Flächenheizungs- und -kühlungssystemen, wo eine zuverlässige und dauerhafte Rohrverbindung erforderlich ist.
Technische Daten
- Ausführung: 2-teilig
- Form: gerade
- Anschluss 1: Pressmuffe
- Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
- Rohraußendurchmesser Anschluss 1: 14 mm
- Nenndurchmesser Anschluss 2: 1/2 Zoll (15 mm)
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Werkstoff des Anschlusses 1: Messing
- Presshülse: Edelstahl
- Reduzierend: ja
Die Uponor Pressmuffe Multi 14 x Rp 1/2" FT bietet eine robuste und zuverlässige Lösung für die Verbindung von PE-Xa-Rohren in Heizungs- und Kühlsystemen. Gefertigt aus Messing mit einer Edelstahlhülse und einer EPDM-Dichtung, bietet sie eine dauerhaft dichte und zugfeste Installation. Mit einem Rohraußendurchmesser von 14 mm und einem Innengewinde von 1/2 Zoll ist sie präzise auf die Anforderungen der Pressfittingtechnik abgestimmt und für einen maximalen Arbeitsdruck von 10 bar ausgelegt.
Lieferumfang
- 1x Übergangsmuffe
- 1x Presshülse
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Multi |
| Hersteller-Produktgruppe | Uponor Rapex |
| Hersteller-Artikelnummer | 1000159 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 8,5 |
| Arbeitslänge Anschluss 2 | 8,5 |
| Artikelnummer | UPONOR-1000159 |
| Ausführung | 2-teilig |
| EAN-13 | 4021598024861 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,08 kg |
| Länge | 58 |
| Länge Anschluss 1 | 35,5 |
| Länge Anschluss 2 | 22,5 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 14 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
