Uponor Pressmuffe Multi FT, für PE-Xa, Edelstahlhülse
2 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Durchmesser
Gewindegröße
Beschreibung
Uponor Pressmuffe Multi 20 x Rp 1/2" FT, für PE-Xa, Edelstahlhülse
Die Uponor Pressmuffe Multi 20 x Rp 1/2" FT ist ein hochwertiges Verbindungselement aus der Serie Multi, das speziell für PE-Xa-Rohre entwickelt wurde. Sie besteht aus Messing mit einer Presshülse aus Edelstahl und eignet sich zur sicheren Verbindung von PE-Xa-Rohren mit Pressfittingtechnik. Typische Einsatzbereiche sind Flächenheizungen und -kühlungen, bei denen eine zuverlässige und dauerhafte Verbindung erforderlich ist.
Wie ist die Uponor Pressmuffe Multi aufgebaut?

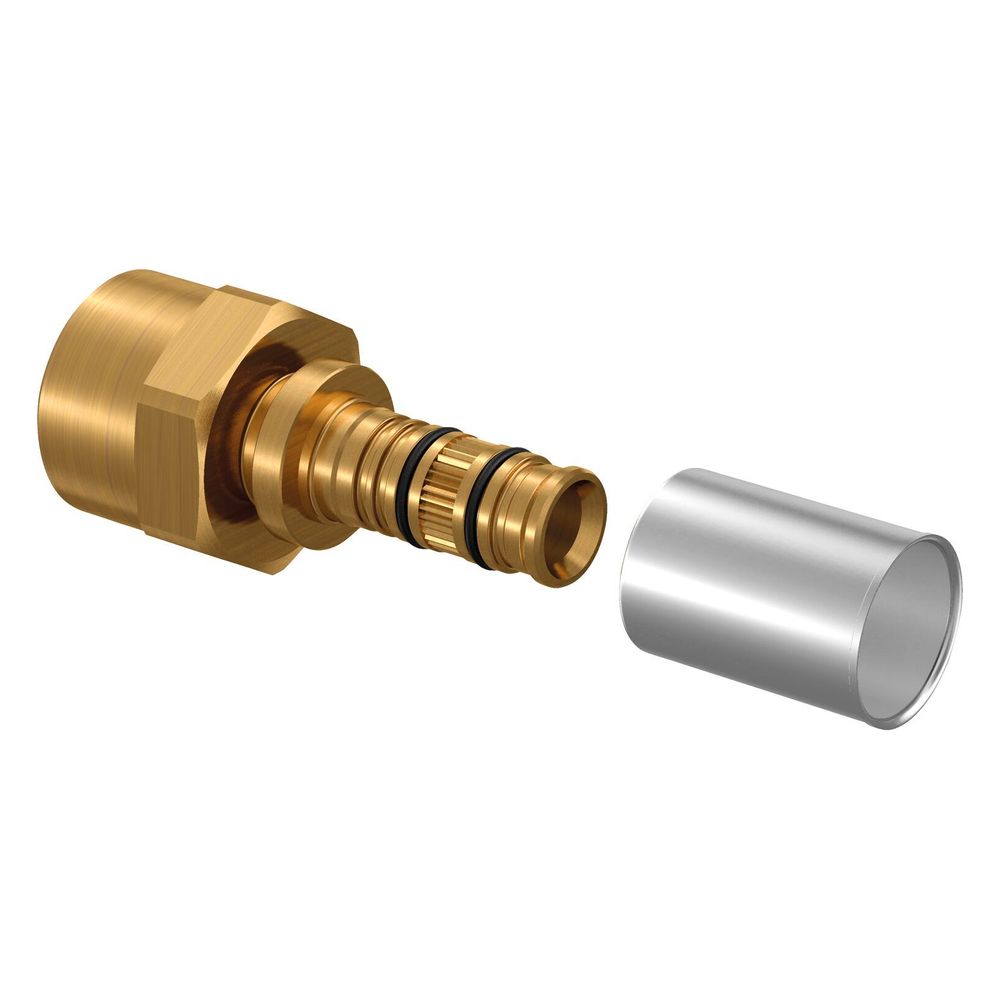

Die Pressmuffe ist zweiteilig und gerade ausgeführt. Sie besteht aus einer Übergangsmuffe und einer Presshülse, wobei die Presshülse aus Edelstahl gefertigt ist und die Muffe aus Messing. Für eine zuverlässige Abdichtung ist die Muffe mit Dichtungsmaterial aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet. Die Oberflächen der Anschlüsse sind unbehandelt.
Welche Anschlussmöglichkeiten bietet die Pressmuffe und wie erfolgt die Montage?
Die Verbindung erfolgt über eine Pressverbindung mit der Rapex Pressbacke. Der erste Anschluss ist eine Pressmuffe für PE-Xa-Rohre mit einem Rohraußendurchmesser von 20. Der zweite Anschluss verfügt über ein Innengewinde zylindrisch BSPT-Rp nach ISO 7-1 / EN 10226-1 mit einem Nenndurchmesser von 1/2 Zoll (15). Die reduzierende Bauweise ermöglicht den Übergang zwischen unterschiedlichen Rohrdimensionen. Die Arbeitslänge beträgt an beiden Anschlüssen jeweils 8. Die Pressmuffe ist nicht exzentrisch und verfügt über kein Entleerungsventil oder Entlüfter.
Welche technischen Eigenschaften zeichnen die Uponor Pressmuffe aus?
Die Uponor Pressmuffe Multi ist systemgebunden und zugfest, was eine sichere und dauerhafte Verbindung sicherstellt. Sie ist für einen maximalen Arbeitsdruck von 10 bei 20 °C ausgelegt. Die Gesamtlänge der Pressmuffe beträgt 57.
Technische Daten
- Ausführung: 2-teilig
- Form: gerade
- Anschluss 1: Pressmuffe für PE-Xa-Rohre
- Anschluss 2: Innengewinde zylindrisch BSPT-Rp 1/2 Zoll (15)
- Rohraußendurchmesser Anschluss 1: 20
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Werkstoff: Messing (Muffe), Edelstahl (Presshülse)
- Max. Arbeitsdruck bei 20 °C: 10
- Zugfest: ja
- Reduzierend: ja
Die Uponor Pressmuffe Multi 20 x Rp 1/2" FT bietet eine robuste und systemkonforme Lösung für die sichere Verbindung von PE-Xa-Rohren in Heiz- und Kühlsystemen. Mit ihrer Konstruktion aus Messing und Edelstahl, dem Innengewinde zylindrisch BSPT-Rp 1/2 Zoll (15) und einem maximalen Arbeitsdruck von 10 ist sie eine langlebige Komponente für professionelle Installationen.
Technische Daten
| Hersteller-Warengruppe | Flächenheizung und -kühlung |
| Hersteller-Serie | Multi |
| Hersteller-Produktgruppe | Uponor Rapex |
| Hersteller-Artikelnummer | 1000161 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Arbeitslänge Anschluss 1 | 8 |
| Arbeitslänge Anschluss 2 | 8 |
| Artikelnummer | UPONOR-1000161 |
| Ausführung | 2-teilig |
| EAN-13 | 4021598024885 |
| Exzentrisch | nein |
| Form | gerade |
| Gastec QA Prüfung | nein |
| Gewicht | 0,09 kg |
| Länge | 57 |
| Länge Anschluss 1 | 35 |
| Länge Anschluss 2 | 22 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 2 | 1/2 Zoll (15) |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Reduzierend | ja |
| Rohraußendurchmesser Anschluss 1 | 20 |
| Systemgebunden | ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Zugfest | ja |
| WEEE-Nr. | 16532378 |
