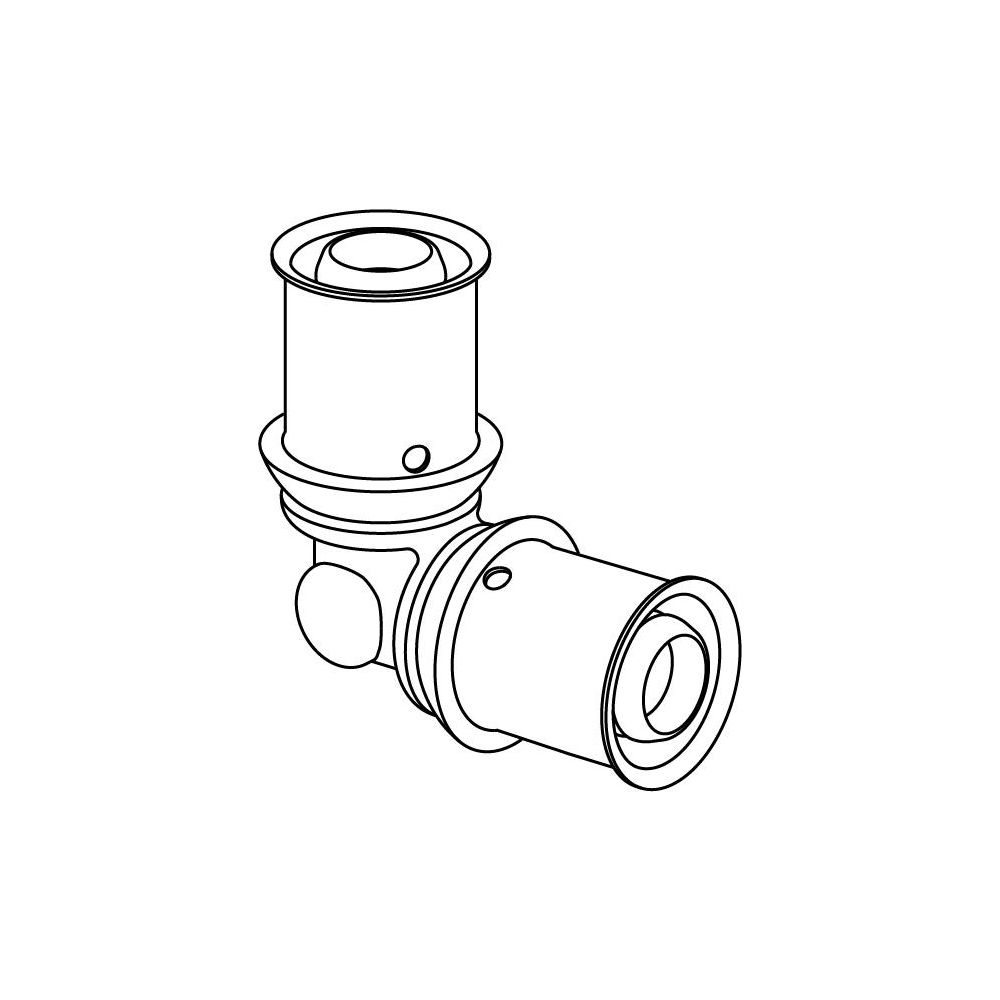

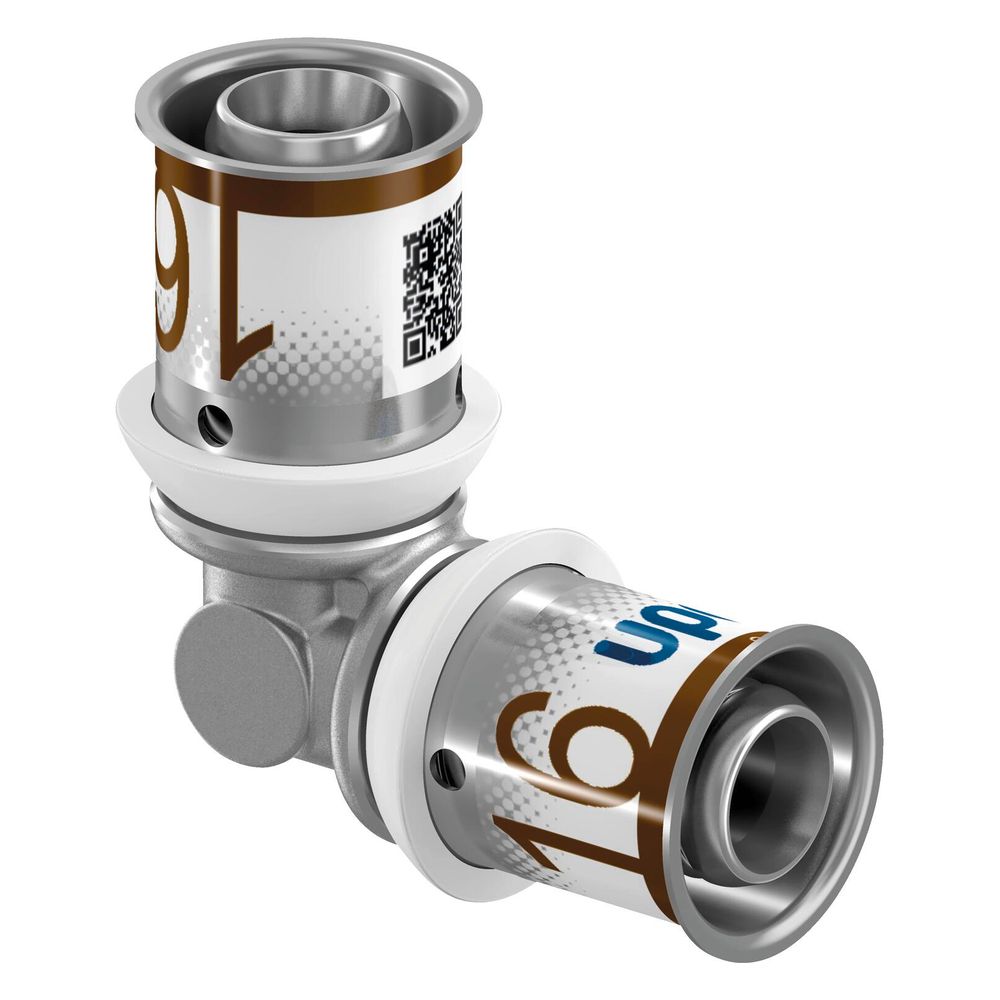

Uponor S-Press Plus Winkel 16x16mm, 1070523

Der Uponor S-Press Plus Winkel 16x16mm aus der S-Press PLUS Serie ist ein hochwertiger Pressfitting, der für zuverlässige und langlebige Rohrverbindungen in modernen Installationssystemen entwickelt wurde. Dieser 90-Grad-Winkel aus entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung ist speziell für den Einsatz in Trinkwasserinstallationen sowie für Heiz- und Kühlanwendungen konzipiert. Er ermöglicht eine schnelle und sichere Verbindung ohne Kalibrieren und Entgraten der Rohre.

Welche Materialeigenschaften zeichnen den Uponor S-Press Plus Winkel aus?

Der Uponor S-Press Plus Winkel besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR), die zusätzlich mit einer zweischichtigen Innenverzinnung versehen ist, um Korrosionsschutz zu bieten. Der Messingwerkstoff und die galvanische Verzinnung entsprechen den Positivlisten des Umweltbundesamtes und sind für den Einsatz in Trinkwasserinstallationen geeignet. Die Dichtringe des Fittings bestehen aus Ethylen-Propylen-Dien-Kautschuk (EPDM) und erfüllen die Hygieneanforderungen der KTW-Empfehlung sowie des DVGW Arbeitsblattes W 270.

Wie funktioniert die Verbindungstechnik des S-Press Plus Winkels?

Die Verbindung erfolgt über eine längskraftschlüssige Radial-Pressverbindung mit einer fest fixierten, außenkorrosionsbeständigen Edelstahl-Presshülse, die ein Sichtfenster besitzt. Eine besondere Verpresstkennzeichnung sowie die bewährte Prüfsicherheit "unverpresst undicht" bei einer Dichtheitsprobe mit 150 mbar Überdruck tragen zu einer hohen Installationssicherheit bei. Das Verpressen ist ohne vorheriges Kalibrieren und Entgraten des Rohres möglich, was die Montagezeit reduziert. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet.

Für welche Anwendungen ist der Uponor S-Press Plus Winkel geeignet?

Dieser durchflussoptimierte Fitting ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen und findet Anwendung in Trinkwasserinstallationen sowie in Systemen zum Heizen und Kühlen. Im Trinkwasserbereich ist eine maximale Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig, mit einer kurzzeitigen Störfalltemperatur von 95 °C für maximal 100 Stunden Betriebsdauer. Für Heizanwendungen beträgt die maximale Dauerbetriebstemperatur 80 °C bei einem maximalen Dauerbetriebsdruck von 10 bar, mit einer kurzzeitigen Störfalltemperatur von 100 °C für maximal 100 Stunden Betriebsdauer.

Welche Zertifikate und Prüfungen liegen für den Fitting vor?

Der Fitting ist mit den Zertifikaten DVGW, ÖVGW sowie KIWA/KOMO ausgestattet. Die Entzinkungsbeständigkeit wurde durch die Bundesanstalt für Materialforschung und -prüfung (BAM) geprüft, nach DIN 50905-4 (BAM-Gutachten Nr.: 18018634). Die Dichtungen erfüllen die Hygieneanforderungen des Umweltbundesamtes und des DVGW-Arbeitsblattes W 270. Die Verpressverbindung wurde einem Zugfestigkeitstest gemäß CSTB NF EN 1979 mit über 1600 N unterzogen.

Technische Daten

• Form: Winkel
• Winkel des Bogens: 90
• Rohraußendurchmesser Anschluss 1: 16
• Rohraußendurchmesser Anschluss 2: 16
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Max. Arbeitsdruck bei 20 °C: 10
• Werkstoff des Anschlusses: Messing, entzinkungsbeständig (DZR)
• Zeta-Wert: 7,1

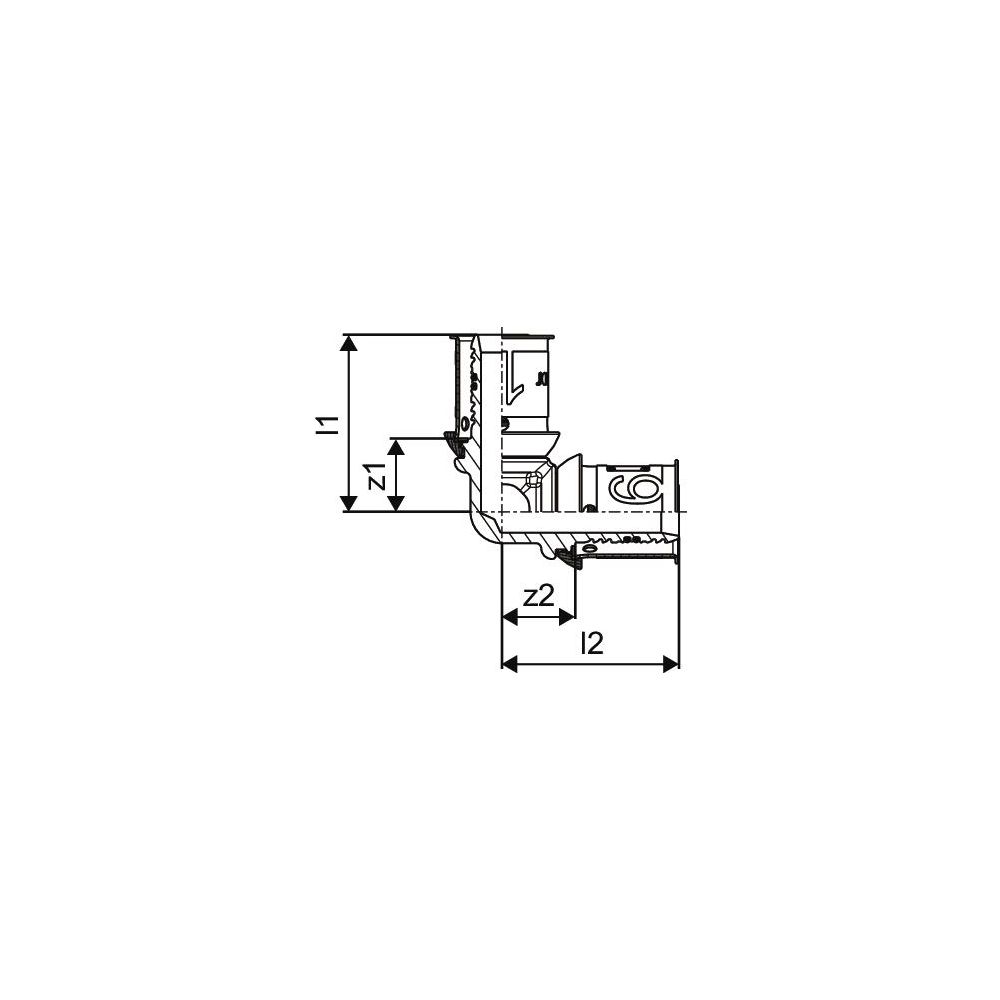

• Länge Anschluss 1: 34
• Arbeitslänge Anschluss 1: 14

Der Uponor S-Press Plus Winkel 16x16mm bietet eine sichere und hygienische Lösung für Rohrverbindungen. Gefertigt aus entzinkungsbeständigem Messing und mit einer zweischichtigen Innenverzinnung, ist dieser 90-Grad-Winkel für einen maximalen Arbeitsdruck von 10 ausgelegt und eignet sich hervorragend für Trinkwasser- sowie Heiz- und Kühlsysteme. Seine durchflussoptimierte Konstruktion und die einfache, kalibrierungsfreie Verpressung tragen zu einer effizienten und zuverlässigen Installation bei.
