Uponor S-Press Plus Winkel
3 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Beschreibung

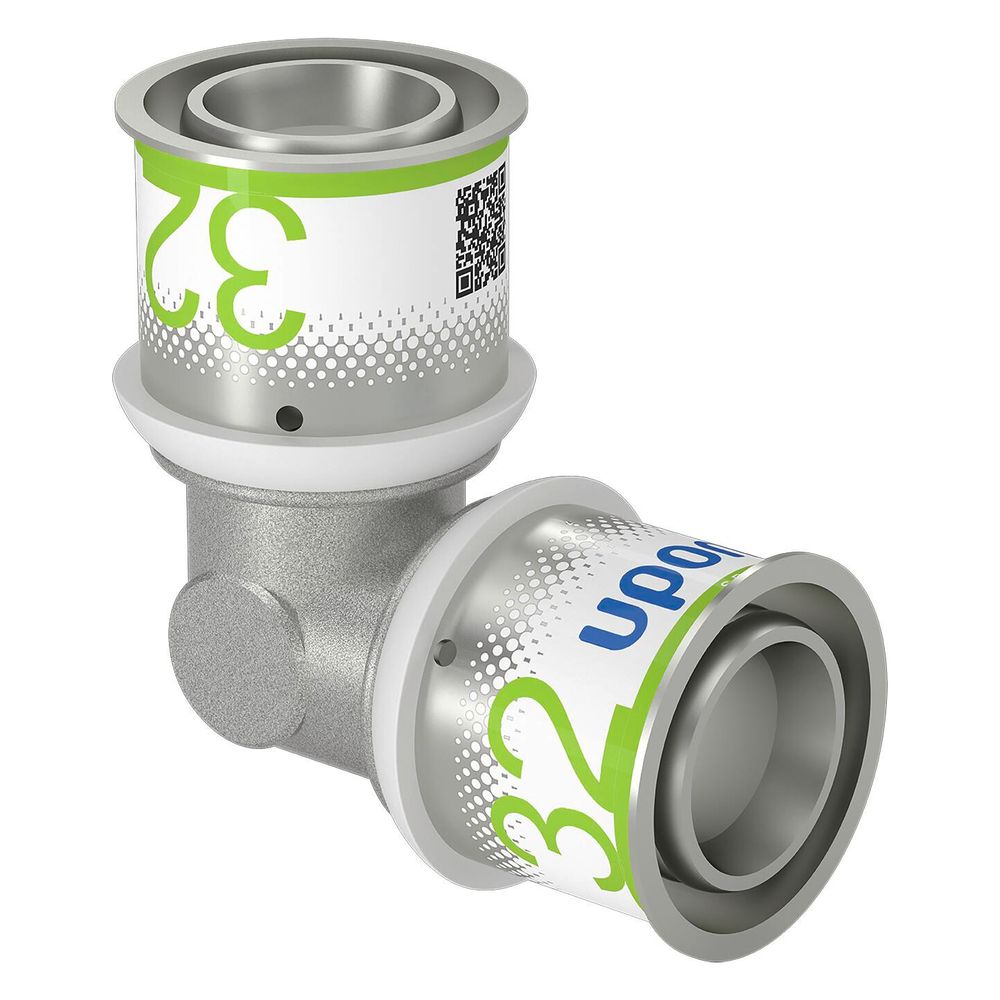

Uponor S-Press Plus Winkel 32x32mm, 1070526
Der Uponor S-Press Plus Winkel 32x32mm aus der S-Press PLUS Serie ist ein hochwertiger Pressfitting, der speziell für sichere und langlebige Verbindungen in Trinkwasser- und Heizungsinstallationen entwickelt wurde. Gefertigt aus hoch entzinkungsbeständigem Messing mit zweischichtiger Innenverzinnung, bietet er optimalen Korrosionsschutz. Dieser Winkel ermöglicht eine zuverlässige Installation ohne Kalibrieren und Entgraten des Rohres und ist für einen maximalen Dauerbetriebsdruck von 10 bar sowie Temperaturen von 0 °C bis 80 °C ausgelegt.
Wie ist der Uponor S-Press Plus Winkel konstruiert und welche Materialien werden verwendet?
Der 1-teilige Winkel besteht aus einer hoch entzinkungsbeständigen Messinglegierung (DZR) mit zweischichtiger Innenverzinnung, die den Korrosionsschutz erhöht. Die Dichtringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM) erfüllen die Hygieneanforderungen des Umweltbundesamtes (KTW-Empfehlung) und des DVGW Arbeitsblattes W 270. Die Verbindung zwischen Fittingkörper und Rohr ist hygieneoptimiert und totraumfrei gestaltet. Eine fest fixierte Presshülse aus Edelstahl mit Sichtfenster ermöglicht die visuelle Kontrolle der Verpressung.
Welche Sicherheits- und Installationsvorteile bietet der Fitting?
Der Pressfitting ermöglicht eine längskraftschlüssige Radial-Pressverbindung. Eine besondere Verpresstkennzeichnung sorgt für hohe Prüfsicherheit vor und während der Dichtheitsprobe. Die bewährte Prüfsicherheit „unverpresst undicht“ stellt bei einer Dichtheitsprobe mit 150 mbar Überdruck sicher, dass unverpresste Verbindungen sofort erkannt werden. Die sichere Pressbackenführung und die Möglichkeit, ohne Kalibrieren und Entgraten des Rohres zu pressen, vereinfachen und beschleunigen die Installation.
Für welche Einsatzbereiche ist der Uponor S-Press Plus Winkel geeignet?
Der Fitting ist zu 100 % kompatibel mit bestehenden Uponor Mehrschichtverbundrohrsystemen für Trinkwasserinstallationen sowie Heizen und Kühlen. Für Trinkwasseranwendungen ist eine Dauerbetriebstemperatur von 0 °C bis 70 °C bei einem maximalen Dauerbetriebsdruck von 10 bar zulässig, mit kurzzeitigen Störfalltemperaturen von 95 °C für maximal 100 Stunden. Im Heizungsbereich ist der Winkel für eine maximale Dauerbetriebstemperatur von 80 °C bei 10 bar und kurzzeitigen Störfalltemperaturen von 100 °C für maximal 100 Stunden Betriebsdauer ausgelegt. Die durchflussoptimierte Bauweise sorgt für geringe Druckverluste im System.
Welche weiteren Merkmale und Zertifizierungen zeichnen den Pressfitting aus?
Eine schnelle Dimensionserkennung wird durch Farbkodierung ermöglicht, und ein QR-Code bietet direkten Zugang zu Produktinformationen. Der Fitting ist DVGW-, ÖVGW- und KIWA/KOMO-zertifiziert. Die Entzinkungsbeständigkeit des Messings ist durch die Bundesanstalt für Materialforschung und Prüfung (BAM) nach DIN 50905-4 nachgewiesen. Ein Zugfestigkeits-Test gemäß CSTB NF EN 1979 bestätigt Werte von über 1600 N.
Technische Daten
- Form: Winkel
- Ausführung: 1-teilig
- Anschlüsse: Pressmuffe
- Rohraußendurchmesser: 32 mm
- Winkel des Bogens: 90 Grad
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Werkstoff: Messing, entzinkungsbeständig (DZR)
- Max. Arbeitsdruck bei 20 °C: 10 bar
- Zeta-Wert: 3,3
- Länge Anschluss: 51 mm
Der Uponor S-Press Plus Winkel 32x32mm bietet eine zuverlässige und hygienische Verbindungslösung für Trinkwasser- und Heizungsinstallationen. Gefertigt aus entzinkungsbeständigem Messing mit Innenverzinnung und ausgestattet mit der „unverpresst undicht“-Funktion, bietet dieser Pressfitting maximale Sicherheit und Langlebigkeit. Er ist für einen maximalen Arbeitsdruck von 10 bar und Temperaturen bis 80 °C ausgelegt und durchflussoptimiert für geringe Druckverluste.
Technische Daten
| Hersteller-Warengruppe | Verbundrohrsysteme |
| Hersteller-Serie | S-Press PLUS |
| Hersteller-Produktgruppe | Uponor S-Press PLUS |
| Hersteller-Artikelnummer | 1070526 |
| Hersteller | Uponor |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Arbeitslänge Anschluss 1 | 23 |
| Arbeitslänge Anschluss 2 | 23 |
| Artikelnummer | UPONOR-1070526 |
| Ausführung | 1-teilig |
| DVGW-Siegel für Wasser | ja |
| EAN-13 | 6414905218462 |
| Exzentrisch | nein |
| Form | Winkel |
| Gastec QA Prüfung | nein |
| Gewicht | 0,242 kg |
| Hauptfarbe Fitting | Aluminium |
| KIWA-Prüfsiegel | ja |
| Länge Anschluss 1 | 51 |
| Länge Anschluss 2 | 51 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Max Arbeitsdruck bei 20 °C | 10 |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Mit Stoßnocken | nein |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Nenndurchmesser Anschluss 2 | DN 25 |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | verzinnt |
| Oberflächenschutz Anschluss 2 | verzinnt |
| Reduzierend | nein |
| Rohraußendurchmesser Anschluss 1 | 32 |
| Rohraußendurchmesser Anschluss 2 | 32 |
| Systemgebunden | ja |
| Trinkwasserkonform nach UBA | Ja |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 1 | Messing, entzinkungsbeständig (DZR) |
| Werkstoffgüte Anschluss 2 | Messing, entzinkungsbeständig (DZR) |
| Winkel des Bogens | 90 |
| Zeta-Wert | 3,3 |
| Zugfest | ja |
| WEEE-Nr. | DE16532378 |
