Danfoss Antrieb AFQ2/AFPB-F2, Wirkdruck 0,2-0.5 bar, für Volumenstromregler
7 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Einstellbereich
Nenndruck
Fläche
Für Rohraußendurchmesser
003G5603
703,60 €
10 - 19 Werktage
0,5 bar
PN 40
160 cm²
DN 65-125
003G5602
703,60 €
10 - 19 Werktage
0,2 bar
PN 40
160 cm²
DN 65-125
003G5601
764,40 €
10 - 19 Werktage
0,5 bar
PN 16
160 cm²
DN 65-125
003G5600
764,40 €
10 - 19 Werktage
0,2 bar
PN 16
160 cm²
DN 65-125
003G5597
1.000,60 €
10 - 19 Werktage
0,5 bar
PN 16
320 cm²
DN 65-250
003G5599
1.022,00 €
10 - 19 Werktage
0,5 bar
PN 40
320 cm²
DN 65-250
003G5598
1.022,00 €
10 - 19 Werktage
0,2 bar
PN 40
320 cm²
DN 65-250
Beschreibung

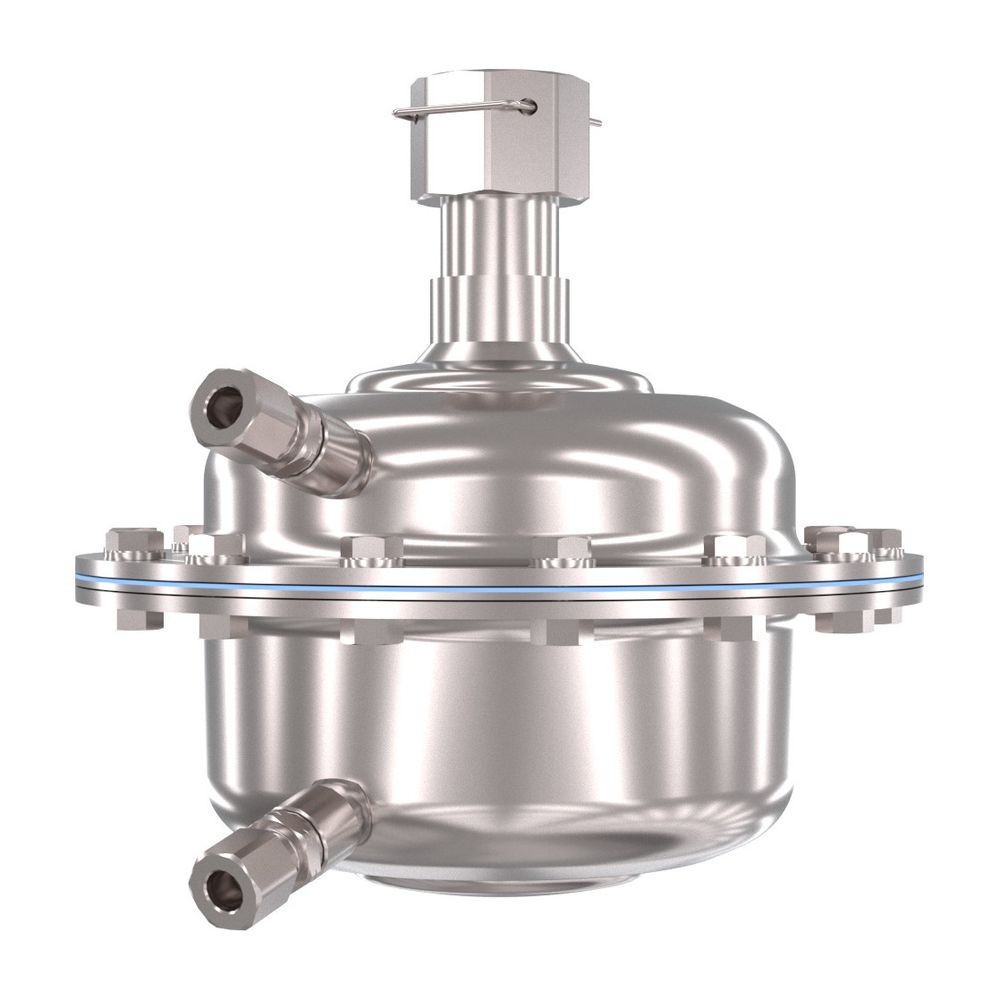

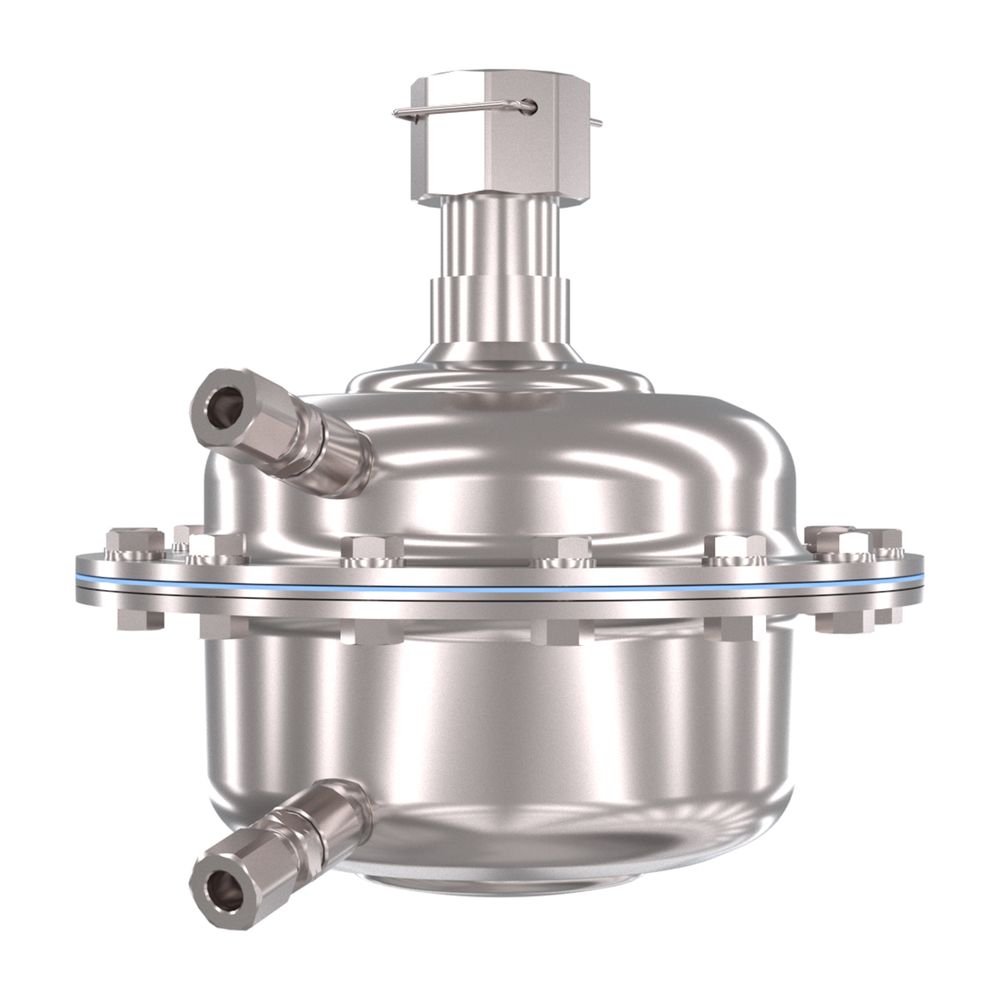

Danfoss Antrieb AFQ2/AFPB-F2, Wirkdruck 0,2 bar, PN 16, Membranfläche 320cm2, für Volumenstromregler DN 65-250
Der Danfoss Druckantrieb AFQ2/AFPB-F2 aus der Virtus Serie ist speziell für den Einsatz mit Volumenstromreglern konzipiert. Er zeichnet sich durch einen Wirkdruck von 0,2 bar und einen Betriebsüberdruck von PN 16 aus. Dieser Antrieb ist für Ventile mit Nennweiten von DN 65 bis DN 250 geeignet und ermöglicht eine flexible Einbaulage.
Welche Funktionen bietet der Danfoss Druckantrieb AFQ2?
Der Danfoss Druckantrieb AFQ2 verfügt über eine Stellmembrane, die eine präzise Umsetzung von Stellimpulsen ermöglicht. Ein integriertes Überströmsicherheitsventil schützt die Membrane zuverlässig vor Beschädigungen. Die formschlüssige Verbindung zum Ventil stellt eine direkte und effiziente Kraftübertragung sicher.
Welche Materialien werden verwendet und wo kann der Antrieb eingesetzt werden?
Das Gehäuse des Druckantriebs besteht aus dickschichtpassiviertem Stahl der Werkstoffnummer 1.0345, was eine hohe Beständigkeit sicherstellt. Die Rollmembrane ist aus gewebeverstärktem EPDM gefertigt. Der Antrieb ist für den Einbau im Vor- und Rücklauf vorgesehen und für einen Temperaturbereich von 2 °C bis 150 °C ausgelegt.
Für welche Ventile ist der Danfoss Druckantrieb AFQ2 geeignet?
Dieser Druckantrieb ist für Volumenstromregler mit Nennweiten von DN 65 bis DN 250 konzipiert. Mit einem Wirkdruck von 0,2 bar und einem Betriebsüberdruck von 16 bar ist er für anspruchsvolle Anwendungen in Fernwärmesystemen geeignet.
Ist die Installation des Druckantriebs unkompliziert?
Die Konstruktion des Danfoss Druckantriebs AFQ2 ist auf eine einfache Handhabung ausgelegt. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich, was die Montage vereinfacht.
Technische Daten
- Wirkdruck: 0,2 bar
- Betriebsüberdruck: 16 bar
- Membranfläche: 320 cm²
- Temperaturbereich: 2-150 °C
- Für Ventile DN: 65-250
Der Danfoss Druckantrieb AFQ2/AFPB-F2 ist eine zuverlässige Komponente für Volumenstromregler in Heizungs- und Klimaanlagen. Mit seinem Wirkdruck von 0,2 bar, einem Betriebsüberdruck von 16 bar und der Eignung für Ventile von DN 65 bis DN 250 bietet er eine robuste Lösung für die präzise Regelung von Volumenströmen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Virtus |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 003G5596 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-003G5596 |
| EAN-13 | 5710104096568 |
| Gewicht | 13,5 kg |
| Unterliegt EU Trinkwasserverordnung | Nein |
| WEEE-Nr. | DE66490570 |
