Danfoss Antrieb AFQ2/AFPB-F2, Wirkdruck 0,2-0.5 bar, für Volumenstromregler
7 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Einstellbereich
Nenndruck
Fläche
Für Rohraußendurchmesser
003G5603
703,60 €
10 - 19 Werktage
0,5 bar
PN 40
160 cm²
DN 65-125
003G5601
764,40 €
10 - 19 Werktage
0,5 bar
PN 16
160 cm²
DN 65-125
003G5600
764,40 €
10 - 19 Werktage
0,2 bar
PN 16
160 cm²
DN 65-125
003G5596
1.000,60 €
10 - 19 Werktage
0,2 bar
PN 16
320 cm²
DN 65-250
003G5597
1.000,60 €
10 - 19 Werktage
0,5 bar
PN 16
320 cm²
DN 65-250
003G5599
1.022,00 €
10 - 19 Werktage
0,5 bar
PN 40
320 cm²
DN 65-250
003G5598
1.022,00 €
10 - 19 Werktage
0,2 bar
PN 40
320 cm²
DN 65-250
Beschreibung

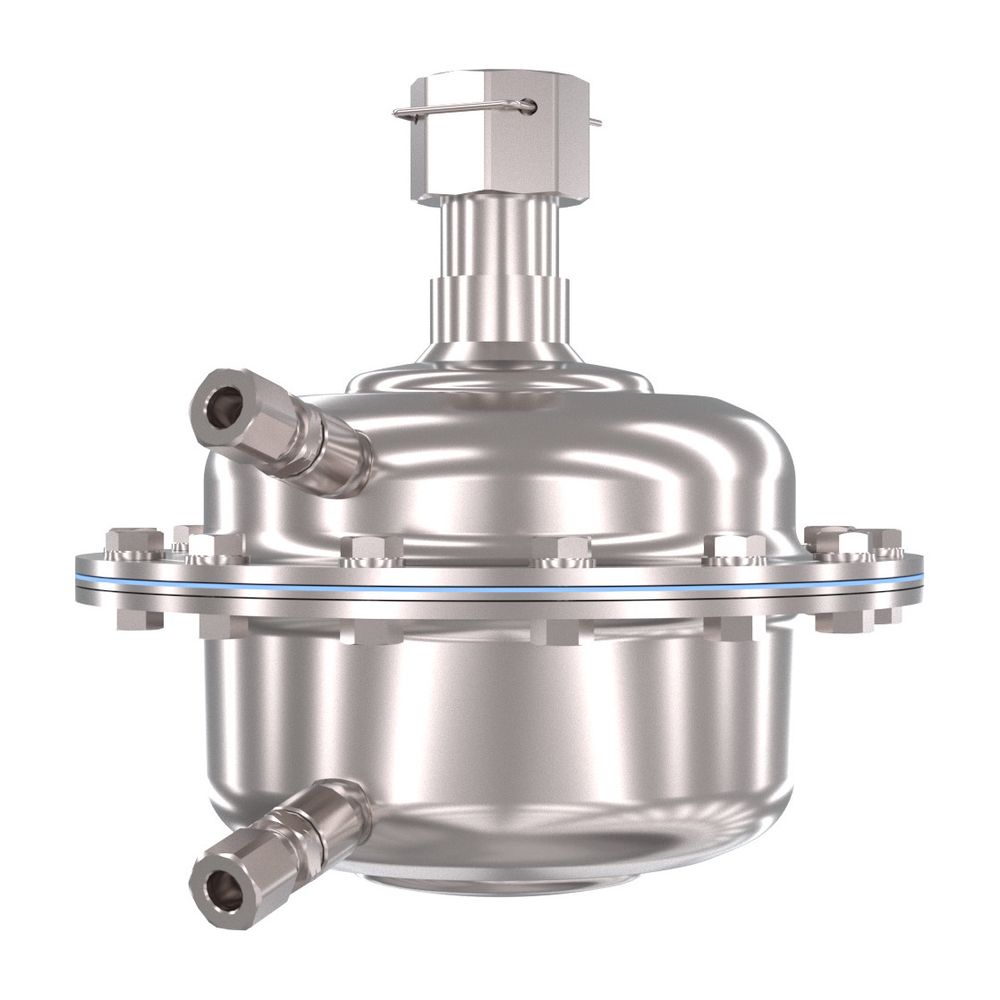

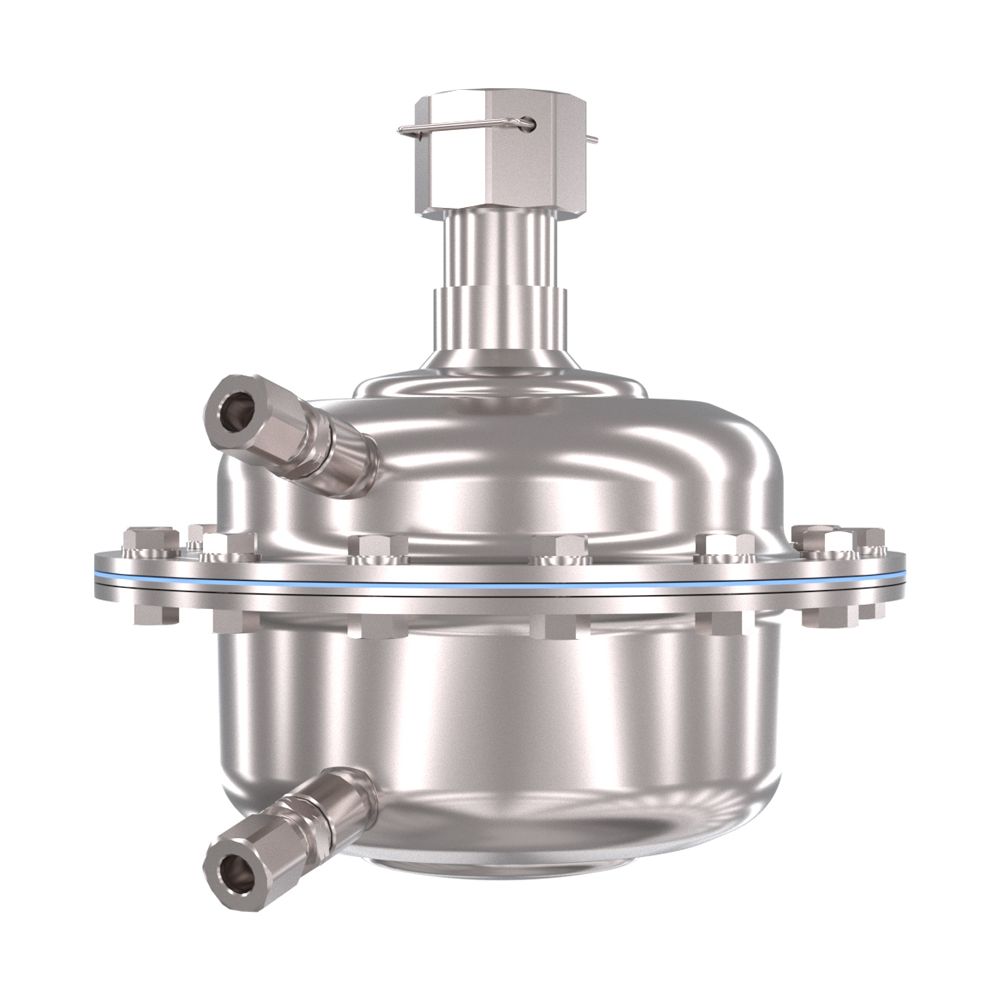

Danfoss Antrieb AFQ2/AFPB-F2, Wirkdruck 0,2 bar, PN 40, Membranfläche 160cm2, für Volumenstromregler DN 65-125
Der Danfoss Druckantrieb AFQ2/AFPB-F2 aus der Virtus-Serie ist eine präzise Komponente für Volumenstromregler der Nennweiten DN 65 bis DN 125. Er ist für den Einsatz im Vor- und Rücklauf konzipiert und arbeitet zuverlässig in einem Temperaturbereich von 2 bis 150 °C. Mit einem Wirkdruck von 0,2 bar und einem Betriebsüberdruck von 40 bar ermöglicht er eine flexible Installation in beliebiger Einbaulage.
Wie ist der Danfoss Druckantrieb AFQ2 konstruiert und geschützt?
Der Antrieb verfügt über ein Gehäuse aus dickschichtpassiviertem Stahl der Werkstoffnummer 1.0345, das eine hohe Beständigkeit bietet. Die Rollmembrane ist aus gewebeverstärktem EPDM gefertigt, was eine flexible und langlebige Stellmembran sicherstellt. Eine formschlüssige Verbindung zum Ventil ermöglicht die direkte Umsetzung von Stellimpulsen. Zum Schutz der Membrane ist eine Stellmembrane mit Überströmsicherheitsventil integriert.
Welche Einsatzbereiche und Installationsmöglichkeiten bietet der Antrieb?
Dieser Druckantrieb ist speziell für Volumenstromregler in Fernwärmeanlagen mit Nennweiten von DN 65 bis DN 125 ausgelegt. Er eignet sich für den Einbau im Vor- und Rücklauf und kann in einem breiten Temperaturbereich von 2 bis 150 °C eingesetzt werden. Die beliebige Einbaulage bietet zusätzliche Flexibilität bei der Installation.
Technische Daten
- Typ: AFQ2/PN40
- Nennweite Ventile: DN 65-125
- Wirkdruck: 0,2 bar
- Betriebsüberdruck: 40 bar
- Temperaturbereich: 2-150 °C
- Membranfläche: 160 cm²
- Gehäusematerial: Stahl W.-Nr 1.0345, dickschichtpassiviert
- Membranmaterial: EPDM, gewebeverstärkt
- Einbaulage: beliebig
Der Danfoss Druckantrieb AFQ2/AFPB-F2 bietet eine robuste und präzise Lösung für die Regelung von Volumenströmen. Seine Konstruktion mit einem Wirkdruck von 0,2 bar und einem Betriebsüberdruck von 40 bar, kombiniert mit hochwertigen Materialien wie dickschichtpassiviertem Stahl und gewebeverstärktem EPDM, stellt eine zuverlässige Funktion in einem breiten Temperaturbereich von 2 bis 150 °C sicher.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Virtus |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Artikelnummer | 003G5602 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-003G5602 |
| EAN-13 | 5710104096551 |
| Gewicht | 10,1 kg |
| Unterliegt EU Trinkwasserverordnung | Nein |
| WEEE-Nr. | DE66490570 |
