Beschreibung

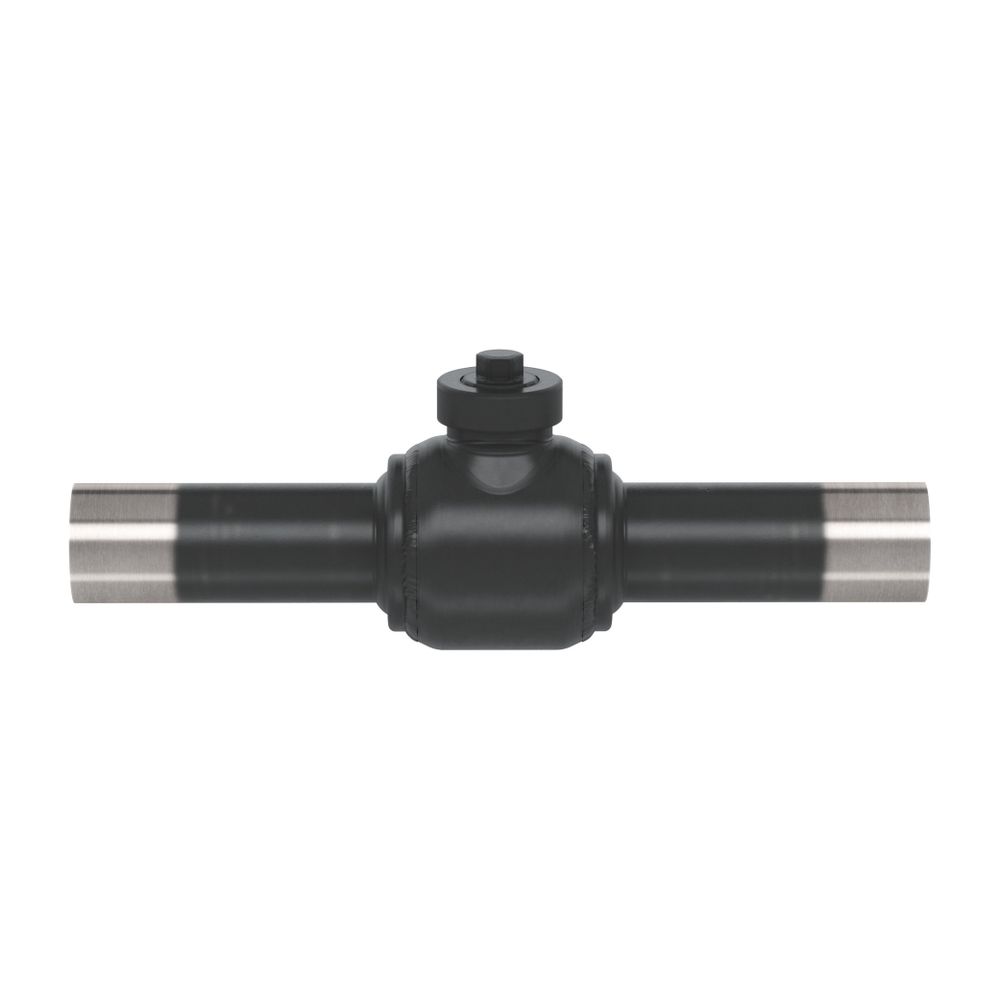

Danfoss Kugelhahn Typ JIP 240.16 DN 25, Kvs 90m3/h, PN 40, Anschweissende beidseitig (AE-AE)
Der Danfoss Kugelhahn Typ JIP 240.16 DN 25 ist ein hochwertiges Ventil für Heizungs-, Kälte- und Fernwärmesysteme. Mit einem Kvs-Wert von 90 m3/h und einer Druckstufe von PN 40 eignet sich dieser Kugelhahn besonders für den Einsatz in erweiterten Fernwärmesystemen und geschlossenen Wasserkreisläufen, in denen aufbereitetes Wasser zur Vermeidung von Korrosion verwendet wird. Die beidseitigen Anschweißenden (AE-AE) ermöglichen eine sichere und dauerhafte Verbindung.
Welche Einsatzbereiche und Medien sind für den Danfoss Kugelhahn Typ JIP 240.16 geeignet?
Der Kugelhahn ist speziell für Fernwärme- und Fernkältesysteme sowie andere Wassersysteme mit geschlossenem Kreislauf konzipiert. Er ist für Zirkulationswasser und glykolhaltiges Wasser mit einem Glykolanteil von bis zu 50 % ausgelegt. Die maximale Betriebstemperatur beträgt 180 °C bei Schweißverbindungen. Die Konstruktion ist auf eine lange Lebensdauer und Betriebssicherheit ausgelegt, auch bei anspruchsvollen Anwendungen.
Wie ist der Danfoss Kugelhahn Typ JIP 240.16 konstruiert und welche Materialien werden verwendet?
Das vollverschweißte Gehäuse besteht aus Stahl (Werkstoff P 235 GH, ähnlich St. 37), das für hohe Druck- und Temperaturbelastungen ausgelegt ist. Die Kugel ist aus rostfreiem Edelstahl (X5CrNi 18-10 nach EN 10088) gefertigt und verfügt über einen zylindrischen Kerneinsatz für optimalen Durchgang. Die Schaltwelle besteht aus X10CrNiS 18-9 Edelstahl. Die Dichtungen und Sitzringe sind aus Polytetrafluorethylen (PTFE) und Graphit, was eine wartungsfreie Abdichtung zur Atmosphäre sicherstellt.
Welche Bedien- und Sicherheitsmerkmale bietet der Kugelhahn?
Der Kugelhahn verfügt über einen Außensechskant an allen Abmessungen und eine Positionsanzeige der Kugel auf dem Schaft, die eine einfache Kontrolle des Ventilzustands ermöglicht. Der 90-Grad-Endanschlag sorgt für eine klare und sichere Schaltposition. Die Betätigung erfolgt über einen L-förmigen Handhebel. Das Ventil ist wartungsfrei und erfüllt die Anforderungen der Energieeinsparverordnung (EnEV) durch eine Schaltwellenverlängerung zur Isolierung.
Welche Prüfungen und Normen erfüllt der Danfoss Kugelhahn Typ JIP 240.16?
Alle Kugelhähne der Typenreihe JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Zudem entsprechen sie den Anforderungen der Druckgeräterichtlinie DGRL 2014/68/EU Modul H1. Danfoss ist nach ISO 9001, ISO 14001 und ISO 45001 zertifiziert, was die Qualität und Umweltverträglichkeit der Produkte unterstreicht.
Technische Daten
- Nennweite: DN 25
- Kvs-Wert: 90 m3/h
- Nenndruck: PN 40
- Anschlüsse: Anschweißende beidseitig (AE-AE)
- Baulänge: 240 mm
- Bauhöhe: 55 mm
- Maximale Temperatur: 180 °C
- Werkstoff Gehäuse: Stahl (P 235 GH)
- Werkstoff Kugel: Edelstahl X5CrNi 18-10
- Dichtungsmaterial: PTFE und Graphit
- Betätigungsart: Handhebel L-Form
Der Danfoss Kugelhahn Typ JIP 240.16 bietet eine robuste und langlebige Lösung für den Einsatz in anspruchsvollen Fernwärme- und Wassersystemen. Mit seiner hohen Druckstufe PN 40, dem Kvs-Wert von 90 m3/h und der maximalen Betriebstemperatur von 180 °C erfüllt er die Anforderungen an Betriebssicherheit und Effizienz in geschlossenen Kreisläufen. Die wartungsfreie Konstruktion und die geprüfte Qualität machen ihn zu einer zuverlässigen Komponente in der Haustechnik.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Kugelhähne |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | JIP-WW, Bedarfs |
| Hersteller-Artikelnummer | 065N0021 |
| Hersteller | Danfoss |
| Artikelnummer | DANFOSS-065N0021 |
| Ausführung | gerade |
| Druckstufe Artikel | PN 40 |
| Druckstufe Flansch | PN 40 |
| EAN-13 | 5710104514222 |
| Fettfrei | nein |
| Feuersicher | nein |
| FM-Prüfung | nein |
| Gewicht | 1,26 kg |
| KIWA-Prüfsiegel | nein |
| LPCB-Prüfung | nein |
| Material Kugeldichtung | Polytetrafluorethylen (PTFE) |
| Mediumtemperatur (Dauerbetrieb) | 180 |
| Medizinisch sauber | nein |
| Mit Ablassmöglichkeit (Anschluss) | nein |
| Mit Dämmschale | nein |
| Mit Entleerungsventil | nein |
| Mit Filter | nein |
| Mit Kupplungsanschluss 1 | ja |
| Mit Kupplungsanschluss 2 | ja |
| Mit Rückschlagklappe | nein |
| Mit Thermometer | nein |
| Nenndurchmesser Anschluss 1 | DN 25 |
| Typenzulassung nach BBR/EKS | nein |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| VdS-geprüft | nein |
| Ventilwinkel | 0 |
| Werkstoff des Gehäuses | Stahl |
| WEEE-Nr. | 66490570 |
