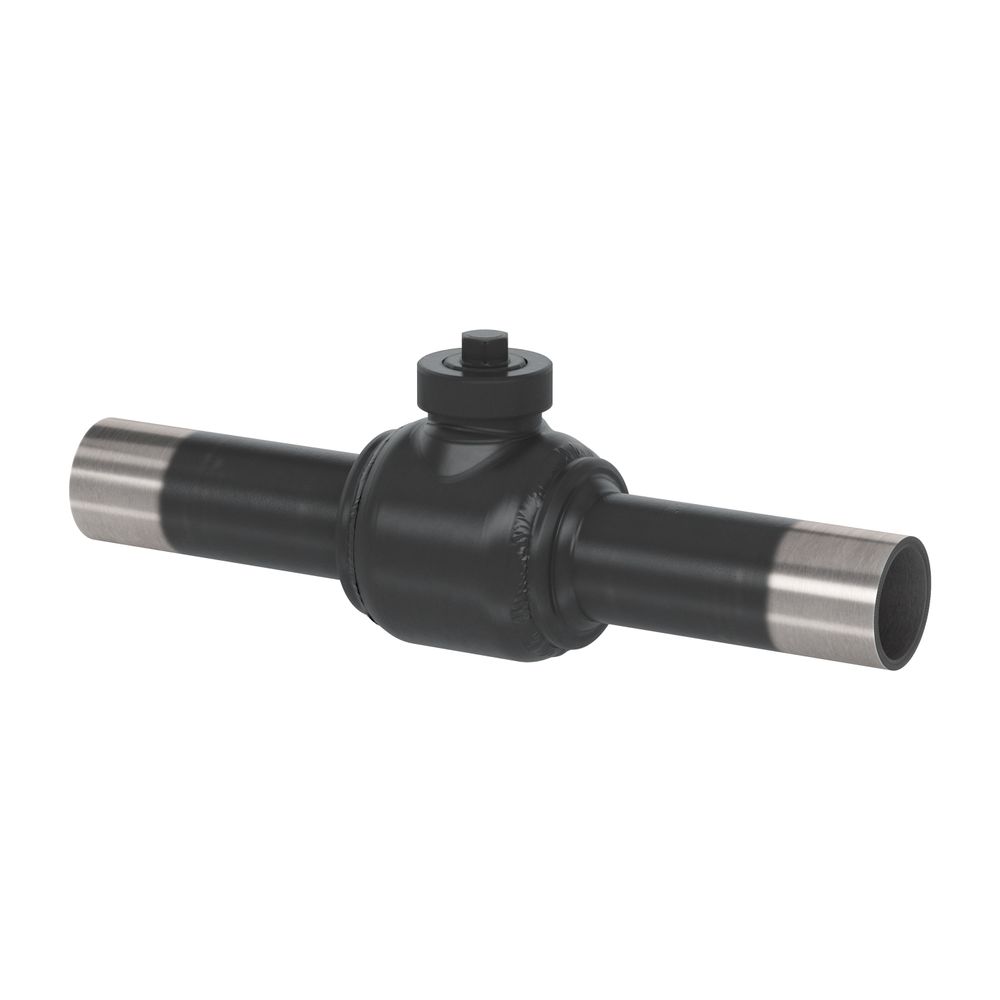

Danfoss Kugelhahn Typ JIP 240.16 DN 20, Kvs 11m3/h, PN 40, Anschweissende beidseitig (AE-AE)

Der Danfoss Kugelhahn Typ JIP 240.16 ist ein robuster und wartungsfreier Kugelhahn mit einer Nennweite von DN 20 und einem Nenndruck von PN 40. Er ist speziell für den Einsatz in erweiterten Fernwärme-, Heizungs- und Kühlsystemen sowie anderen geschlossenen Wasserkreisläufen konzipiert. Mit seinen beidseitigen Anschweißenden (AE-AE) ermöglicht er eine sichere und dauerhafte Installation in Rohrleitungssystemen, die aufbereitetes Wasser zur Korrosionsvermeidung nutzen.

Für welche Anwendungen ist der Danfoss Kugelhahn JIP 240.16 geeignet?

Der Danfoss Kugelhahn JIP 240.16 ist primär für den Einsatz in anspruchsvollen Fernwärme- und Fernkältesystemen sowie in Heizungs- und Kühlsystemen vorgesehen. Er eignet sich ideal für geschlossene Wasserkreisläufe, in denen die Bildung von Korrosion durch die Verwendung von aufbereitetem Wasser verhindert werden soll. Die Konstruktion des Kugelhahns ermöglicht eine hohe Betriebssicherheit in diesen Systemen.

Welche Konstruktionsmerkmale zeichnen den JIP 240.16 aus?

Dieser Kugelhahn verfügt über ein vollverschweißtes Gehäuse, das eine hohe Dichtheit und Langlebigkeit sicherstellt. Er ist wartungsfrei konzipiert und besitzt eine Schaltwellenverlängerung, die eine Isolierung gemäß den Anforderungen der EnEV ermöglicht. Der volle Durchgang des Kugelhahns minimiert Druckverluste und sorgt für einen effizienten Medienfluss. Die Kugel ist mit einem zylindrischen Kerneinsatz ausgestattet, und die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Polytetrafluorethylen (PTFE)- und Graphitpackungen. Eine Positionsanzeige der Kugel auf dem Schaft sowie ein 90-Grad-Endanschlag sind weitere Merkmale.

Aus welchen Materialien besteht der Kugelhahn?

Das Gehäuse und die Anschweißenden des Kugelhahns bestehen aus P 235 GH (ähnlich St. 37), einem Werkstoff, der für seine Beständigkeit in Hochtemperaturanwendungen bekannt ist. Die Kugel wird aus X5CrNi 18-10 nach EN10088 (ähnlich 1.4301) gefertigt, während die Schaltwelle aus X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305) besteht. Für die Sitzringe kommt kohlegefülltes Polytetrafluorethylen (PTFE) zum Einsatz, und die Dichtungen an der Schaltwelle sind aus PTFE und Graphit gefertigt.

Welche Prüfungen und Normen erfüllt der Danfoss Kugelhahn?

Alle Danfoss Kugelhähne des Typs JIP werden umfassenden Druck-, Funktions- und Dichtheitsprüfungen nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Das Produkt erfüllt zudem die Anforderungen der DGRL 2014/68/EU Modul H1. Das Herstellerunternehmen Danfoss A/S ist nach ISO 9001, ISO 14001 und ISO 45001 zertifiziert, was die Einhaltung hoher Qualitäts- und Umweltstandards sowie Arbeitssicherheit unterstreicht.

Technische Daten

• Nennweite: DN 20
• Kvs Wert: 50 m³/h
• Nenndruck: PN 40
• Mediumtemperatur (Dauerbetrieb): maximal 180 °C
• Baulänge: 240 mm
• Bauhöhe: 45 mm
• Betätigungsart: Handhebel L-Form
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Ausführung: gerade

Der Danfoss Kugelhahn Typ JIP 240.16 bietet eine zuverlässige und langlebige Lösung für anspruchsvolle Heizungs-, Kühl- und Fernwärmesysteme. Seine robuste Bauweise mit vollverschweißtem Gehäuse, die wartungsfreien Dichtungen aus PTFE und Graphit sowie die Eignung für Medientemperaturen bis 180 °C bei einem Nenndruck von PN 40 stellen eine hohe Betriebssicherheit und Effizienz sicher. Die einfache Betätigung mittels Handhebel und die präzise Positionsanzeige der Kugel erleichtern die Handhabung im täglichen Betrieb.
