Beschreibung

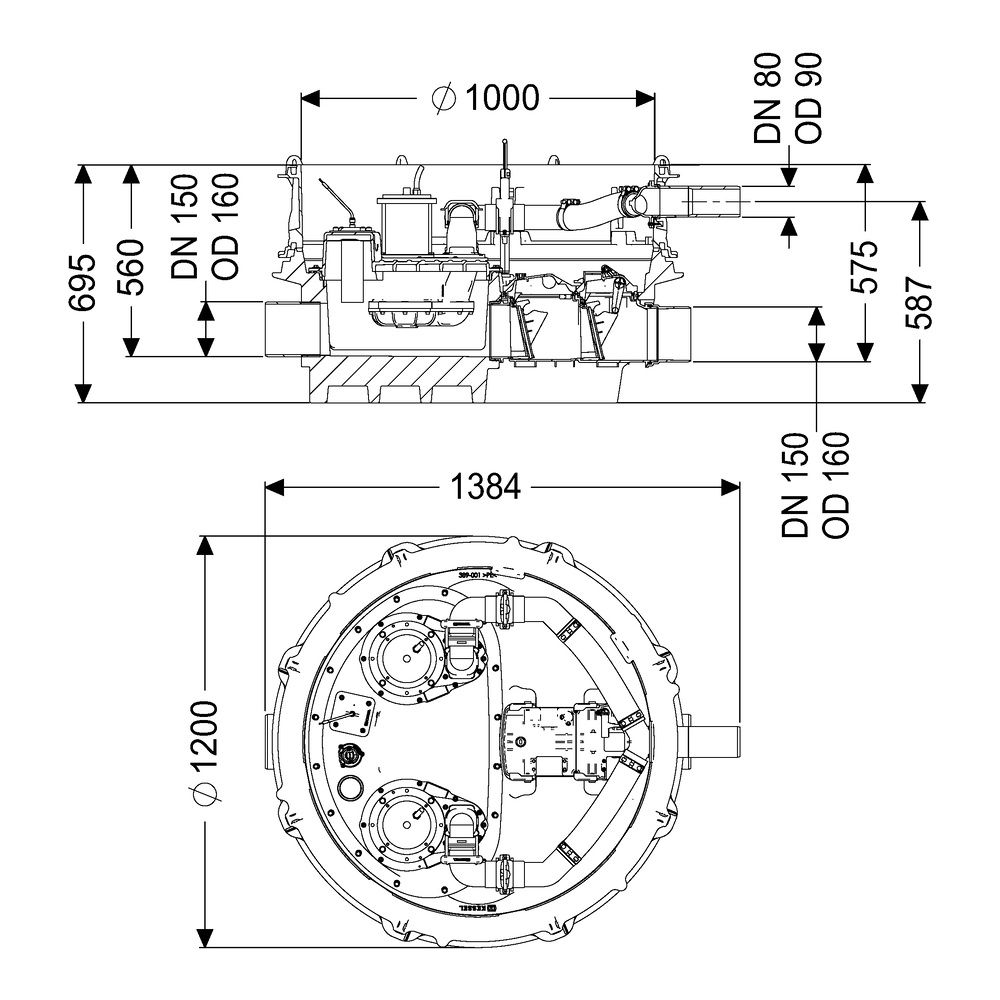

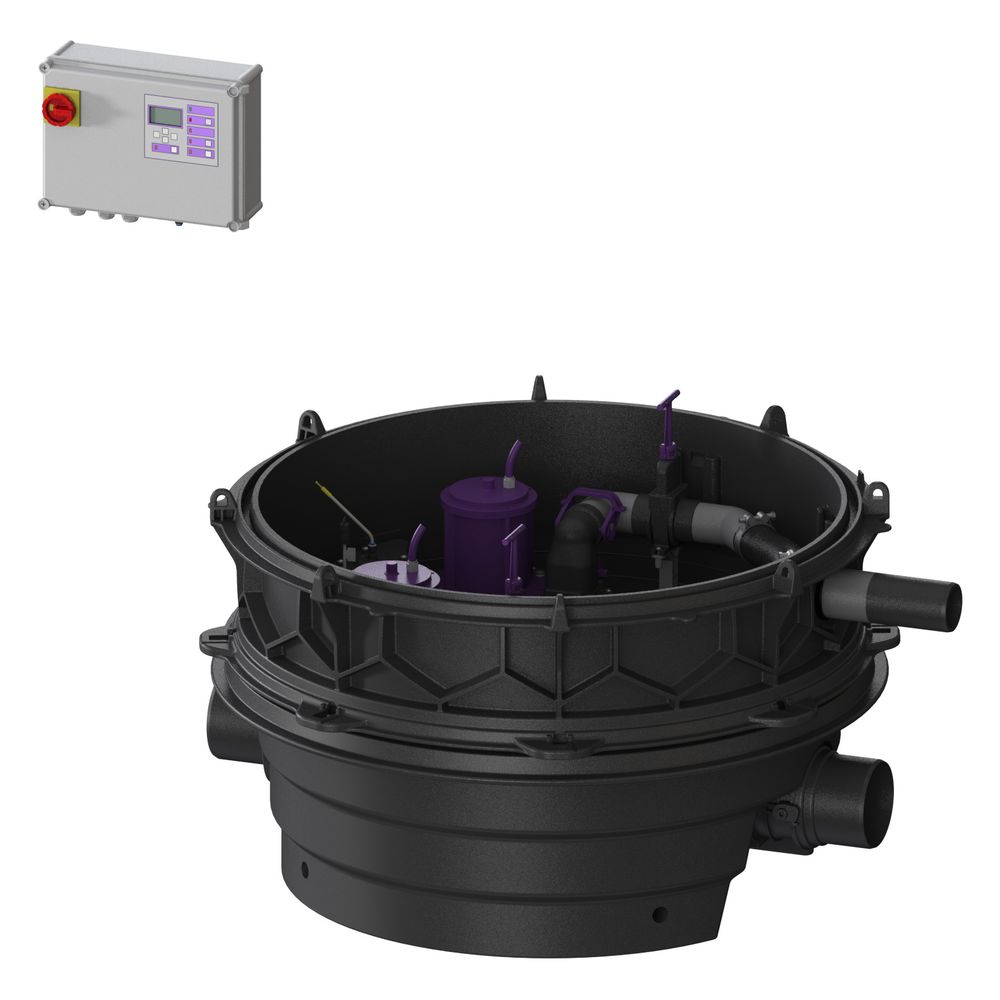

Kessel Rückstauhebeanlage Ecolift XL Duo SPF 1500-S1, max. Fh 7,5m, 28m3/h, vertiefter Einbau, Kunststoff, Schwarz
Die Kessel Rückstauhebeanlage Ecolift XL Duo SPF 1500-S1 ist eine leistungsstarke Doppelanlage für fäkalienfreies Abwasser, die speziell für den vertieften Einbau konzipiert wurde. Sie kombiniert den Schutz durch zwei mechanische Rückstauklappen mit einer effizienten Entwässerung über zwei überflutbare Pumpen. Im Normalbetrieb erfolgt die Entwässerung über das natürliche Gefälle, während bei Rückstau die Druckleitung die Förderung in den Kanal übernimmt.
Funktionsweise und Steuerung
Das System nutzt ein geschlossenes Durchgangsgerinne im Sammelbehälter aus beständigem Polyethylen. Bei einem Rückstauereignis schließen die mechanischen Verschlusssysteme automatisch, um das Eindringen von Abwasser zu verhindern. Die Steuerung erfolgt über das anwenderfreundliche Schaltgerät Comfort Plus, das eine pneumatische Niveauerfassung nutzt. Es bietet umfangreiche Funktionen wie eine GSM-Schnittstelle, einen potentialfreien Kontakt zur Einbindung in die Gebäudeleittechnik sowie ein Selbstdiagnosesystem für einen zuverlässigen Betrieb.
Installation und Wartung

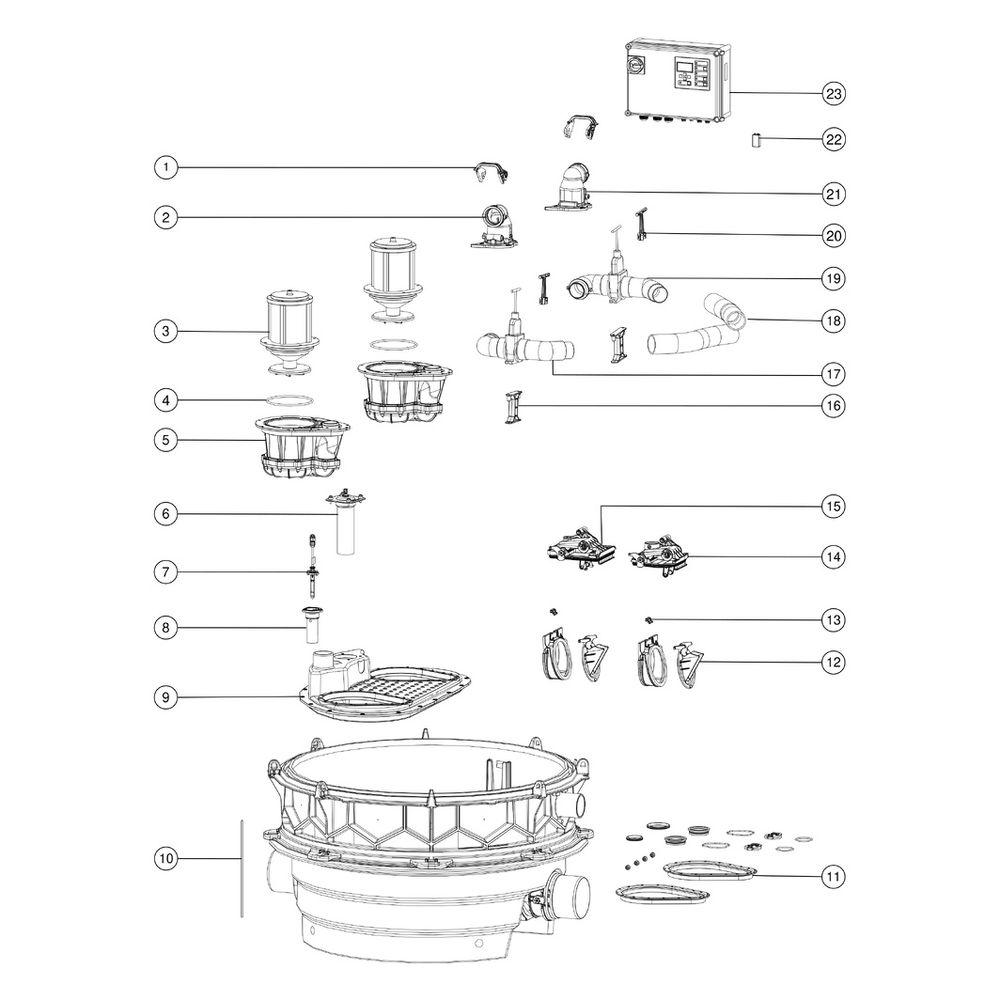

Die Anlage ist für den vertieften Einbau vorgesehen und zeichnet sich durch eine robuste Konstruktion aus. Dank integrierter Schnellverschlüsse lassen sich die Komponenten einfach entnehmen, was die Wartung erleichtert. Die Druckleitung ist bauseits in einem geschweißten PE-Rohr auszuführen. Die Anlage wird vormontiert geliefert, wobei die finale Montage der Pumpen und Sensorik sowie der Anschluss des Schaltgeräts bauseits erfolgen.
Technische Daten
- Max. Förderleistung: 28 m3/h
- Max. Förderhöhe: 7,5 m
- Anzahl Pumpen: 2
- Leistung P1: 1,4 kW
- Leistung P2: 1,1 kW
- Behältervolumen: 65 l
- Nutzvolumen: 20 l
- Freier Kugeldurchgang: 40 mm
- Betriebsspannung: 400 V
- Schutzart Pumpe: IP 68
Diese Rückstauhebeanlage bietet eine zuverlässige Lösung für die Entwässerung unter Rückstauebene. Mit einer maximalen Förderleistung von 28 m3/h und einer Förderhöhe von 7,5 m stellt die Doppelanlage eine hohe Betriebssicherheit sicher. Die Kombination aus zwei SPF 1500-S1 Pumpen und der intelligenten Steuerung Comfort Plus ermöglicht eine effiziente Abwasserentsorgung, die bei Bedarf flexibel in bestehende Gebäudemanagementsysteme integriert werden kann.
Technische Daten
| Hersteller-Warengruppe | WG Pumpentechnik |
| Hersteller-Produktgruppe | Ecolift XL Mono - Serienartikel |
| Hersteller-Artikelnummer | 8741019 |
| Hersteller | Kessel |
| Anschluss Einlassseite | Rohrende |
| Anzahl der Einlassöffnungen | 1 |
| Anzahl der Pumpen | 2 |
| Artikelnummer | KESSEL-8741019 |
| Aufgenommene Motorleistung (P1) pro Motor | 1,4 |
| Bauhöhe | 657 |
| Baulänge | 1200 |
| Behältervolumen | 65 |
| Bemessungsspannung | 360 - 440 |
| Drehzahl | 1415 |
| EAN-13 | 4026092068366 |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Explosionsgeschützt | nein |
| Frequenz | 50 Hz |
| Geeignet für Fäkalien | nein |
| Gewicht | 165,67 kg |
| Isolationsklasse nach IEC | F |
| Kabellänge | 10 |
| Kommunikation | vorbereitet |
| Max Förderhöhe | 7,5 |
| Max Partikelgröße | 40 |
| Max Volumenstrom | 28 |
| Mediumtemperatur (Dauerbetrieb) | 40 |
| Mit Entlüftung | ja |
| Mit Kommunikationsschnittstelle RS-232 | ja |
| Mit Kommunikationsschnittstelle RS-485 | ja |
| Mit Rückschlagklappe | ja |
| Mit Schneidwerk | nein |
| Motorausgangsleistung (P2) | 1,1 |
| Nennbetriebsart | S1 |
| Nenndurchmesser, Anschluss Auslassseite | DN 80 |
| Nenndurchmesser, Anschluss Einlassseite | DN 150 |
| Nennstrom | 2,7 |
| Potentialfreier Schaltkontakt | ja |
| Rohraußendurchmesser, Anschluss Auslassseite | 90 |
| Schutzart (IP) | IP68 |
| Trinkwasserkonform nach UBA | Ja |
| Umgebungstemperatur | 0 - 50 |
| Unterstützt Protokoll für Modbus RTU | ja |
| WEEE-Nr. | DE86420036 |
