Kessel Dichtset Kabelleerrohr 400V, DN 100, 110x760mm

Das Dichtset für Kabelleerrohre ermöglicht eine schachtseitige Abdichtung von Kabeldurchführungen bei Systemlösungen mit 400V Netzspannung. Das System ist für den Einsatz in Rohrdurchführungen der Größe DN 100 konzipiert und besteht aus einem Hülsrohr sowie einem passgenauen Dichteinsatz.

Sichere Abdichtung von Kabeldurchführungen

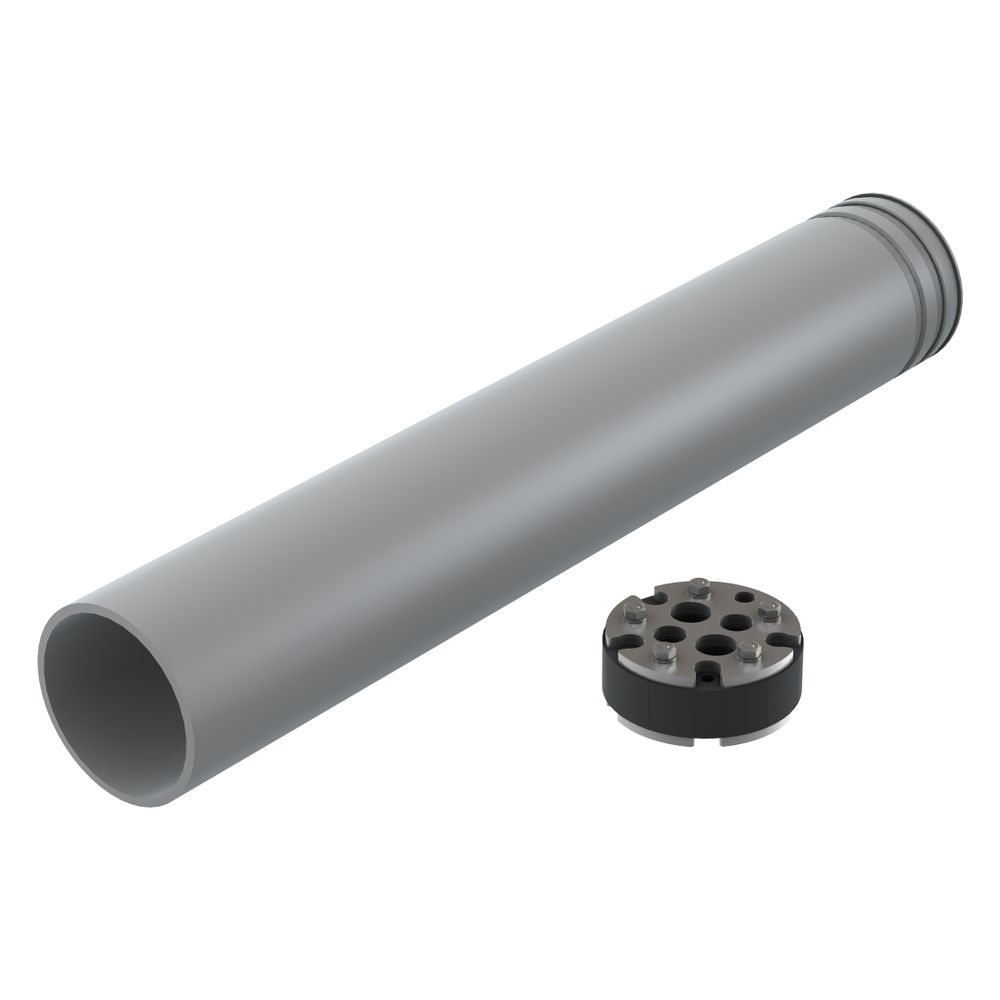

Das Hülsrohr mit einem Durchmesser von 110 mm und einer Länge von 760 mm dient der fachgerechten Durchführung und bietet Anschlussmöglichkeiten für starre oder flexible Mantelrohre in DN 110. Der enthaltene Dichteinsatz für DN 100 deckt einen Bereich von 99 bis 104 mm ab und sorgt für eine Dichtheit gegenüber Wasserdruck bis zu 0,5 bar.

Flexible Kabelkonfiguration

Der Dichteinsatz verfügt über insgesamt neun Kabelöffnungen mit unterschiedlichen Durchmessern. Die Konfiguration umfasst vier Öffnungen mit 7 mm, eine mit 8 mm, zwei mit 17 mm sowie zwei mit 10 mm Durchmesser. Nicht benötigte Öffnungen sind mit Blindstopfen verschlossen, um die Dichtigkeit des Systems sicherzustellen.

Technische Daten

• Nennweite: DN 100
• Hülsrohr Abmessung: 110 x 760 mm
• Dichteinsatz Länge: 65 mm
• Dichtheit: bis 0,5 bar Wasserdruck
• Kabelöffnungen: 9 Stück
• Gewicht: 3,6 kg

Die Kombination aus dem 760 mm langen Hülsrohr und dem flexiblen Dichteinsatz bietet eine robuste Lösung für die schachtseitige Abdichtung von 400V-Kabeln. Mit einer Dichtheit bis 0,5 bar Wasserdruck und neun individuell nutzbaren Kabelöffnungen eignet sich das Set für die Installation in DN 100 Rohrdurchführungen. Die Möglichkeit zum Anschluss von Mantelrohren in DN 110 macht das System zu einer vielseitigen Komponente für die Pumpentechnik.
