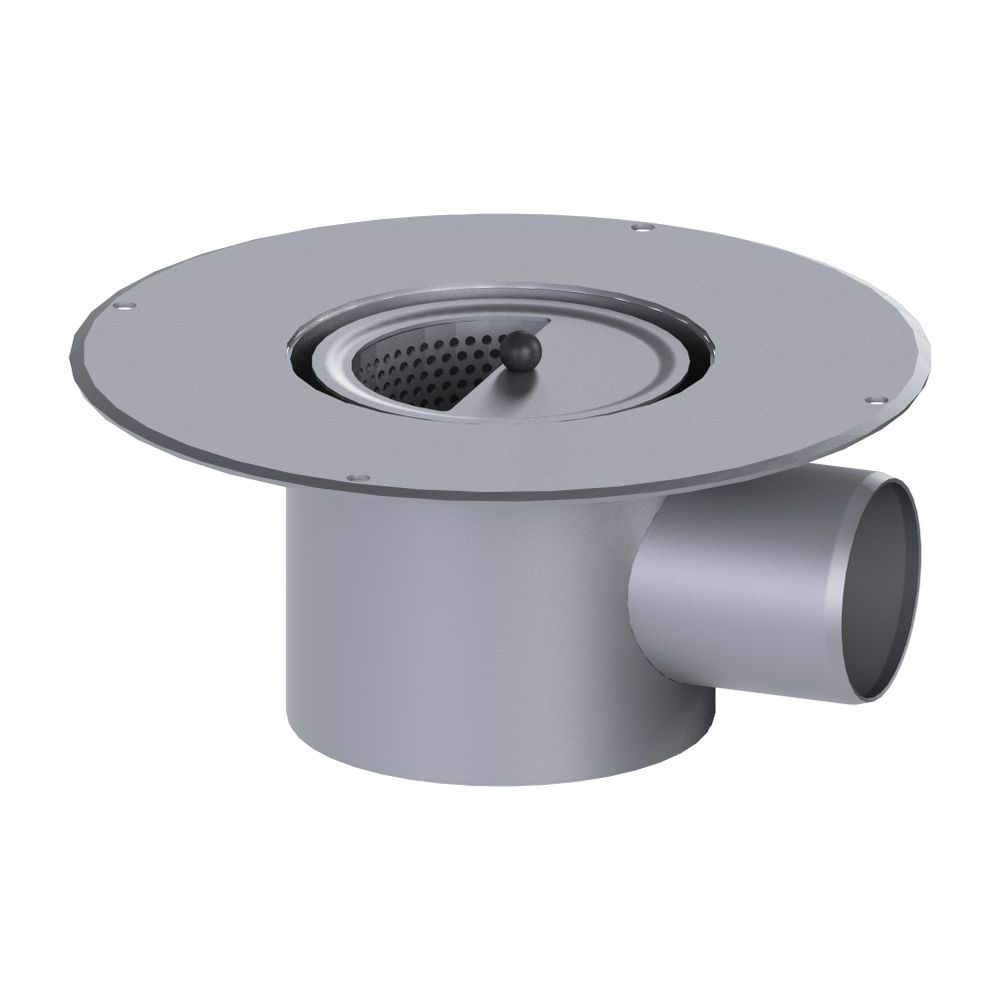

Kessel Grundkörper Klebeflansch System 185, DN 100 waagerecht, Edelstahl 1.4301

Der Grundkörper aus Edelstahl 1.4301 dient der Punktentwässerung in Kombination mit einem Aufsatzstück des Systems 185. Er ist für den waagerechten Anschluss an SML-Rohre konzipiert und verfügt über einen 50 mm breiten Klebeflansch zur sicheren Anbindung von Abdichtungen im Verbund gemäß DIN 18534 für alle Wassereinwirkungsklassen.

Funktion und Ausstattung

Der Ablaufkörper ist für den Einbau in Betonböden geeignet und mit einem herausnehmbaren Geruchsverschluss ausgestattet, der eine Sperrwasserhöhe von 50 mm aufweist. Eine Bauzeitschutzabdeckung schützt das System während der Installationsphase. Die Konstruktion entspricht der Norm EN 1253-1 und ist trinkwasserkonform nach UBA.

Technische Daten

• Nennweite: DN 100
• Material: Edelstahl 1.4301
• Ablaufleistung: größer oder gleich 2,4 l/s bei 20 mm Aufstau
• Sperrwasserhöhe: 50 mm
• Auslassrichtung: waagerecht

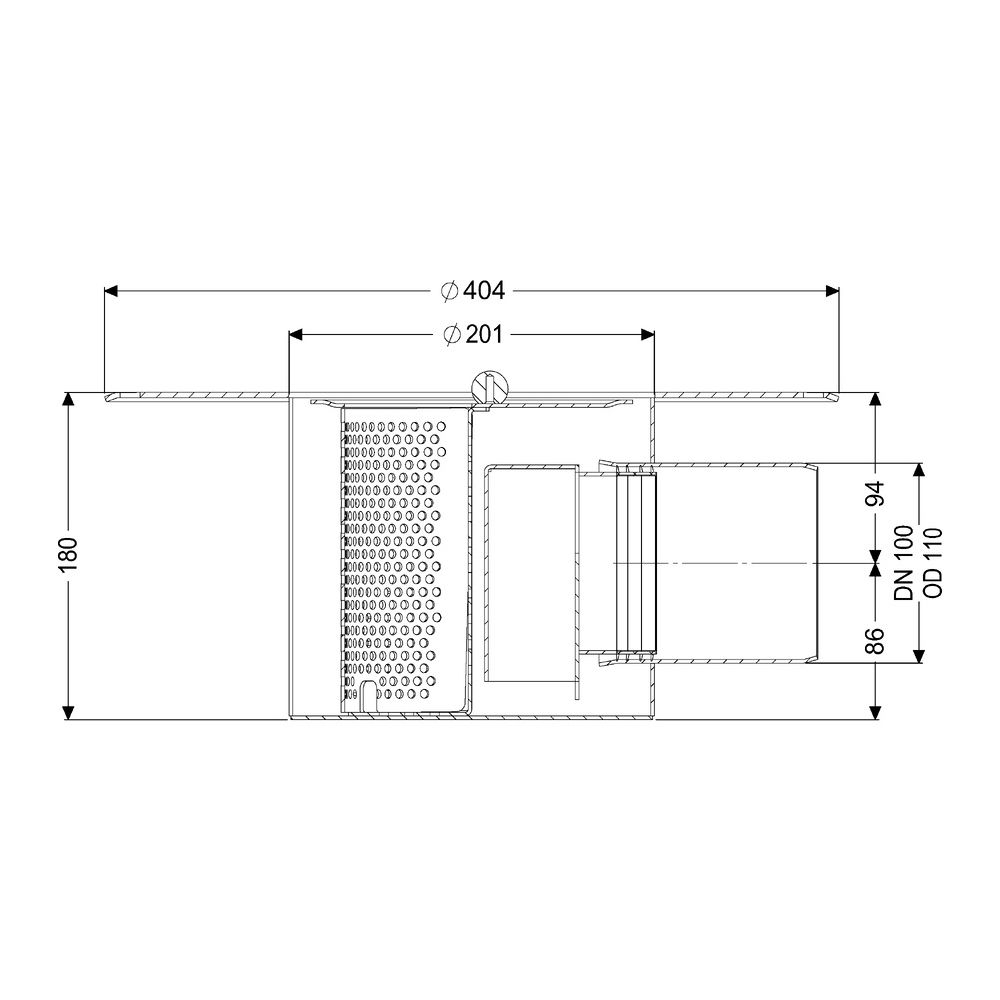

• Außendurchmesser: 201 mm
• Gewicht: 6,65 kg
• Breite: 404 mm
• Höhe: 180 mm

Dieser Grundkörper aus rostfreiem Stahl bietet eine langlebige Basis für professionelle Entwässerungslösungen. Mit einer Ablaufleistung von mindestens 2,4 l/s bei 20 mm Aufstau, der normgerechten Ausführung nach EN 1253-1 und der flexiblen Anbindungsmöglichkeit für Abdichtungen im Verbund stellt er eine effiziente Komponente für die Punktentwässerung in der Nennweite DN 100 dar.
