Beschreibung

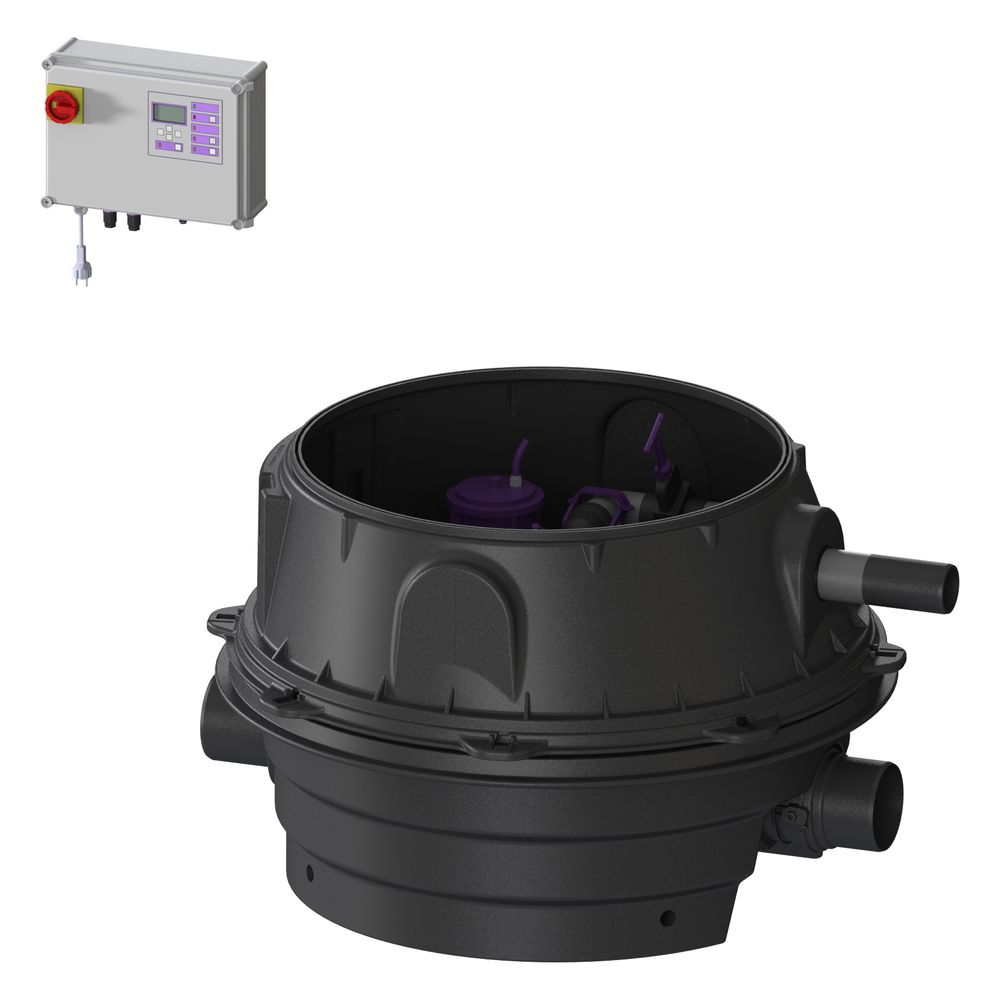

Kessel Rückstauhebeanlage Ecolift XL Duo SPF 1400-S1, max. Fh 7,5m, 28m3/h, niedrigster Einbau, Kunststoff, Schwarz
Die Kessel Rückstauhebeanlage Ecolift XL Duo SPF 1400-S1 ist eine vormontierte Doppelanlage für fäkalienfreies Abwasser, die speziell für den niedrigsten Einbau konzipiert wurde. Das System kombiniert eine Entwässerung über das natürliche Gefälle im Normalbetrieb mit einer automatischen Druckleitungsförderung bei Rückstau. Mit zwei überflutbaren Pumpen und zwei mechanischen Rückstauklappen bietet die Anlage eine zuverlässige Lösung für anspruchsvolle Entwässerungsaufgaben.
Funktionsweise und Steuerung
Im Normalzustand fließt das Abwasser über das natürliche Gefälle in den Kanal. Bei einem Rückstau schließen die mechanischen Verschlusssysteme den Zulauf, und die Anlage fördert das Abwasser über eine Druckleitung. Die Steuerung erfolgt über das Schaltgerät Comfort Plus, das eine pneumatische Niveauerfassung, eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem umfasst. Über einen potentialfreien Kontakt oder die integrierten Schnittstellen lässt sich die Anlage flexibel in die Gebäudeleittechnik einbinden.
Robuste Konstruktion
Der Sammelbehälter aus beständigem Kunststoff verfügt über ein geschlossenes Durchgangsgerinne und einen abgeschlossenen Pumpenraum. Dank der modularen Bauweise und Schnellverschlüssen sind die integrierten Komponenten leicht zugänglich. Die beiden SPF 1400-S1 Pumpen sind für den Dauerbetrieb ausgelegt und erreichen eine maximale Förderleistung von 28 m3/h bei einer Förderhöhe von bis zu 7,5 m.
Die Rückstauhebeanlage bietet durch ihre redundante Doppelanlage und die mechanischen Rückstauklappen hohe Betriebssicherheit für fäkalienfreies Abwasser. Mit einer maximalen Förderleistung von 28 m3/h und einer Förderhöhe von 7,5 m bewältigt sie Entwässerungsaufgaben effizient. Die Steuerung über das Comfort Plus Schaltgerät ermöglicht eine komfortable Überwachung und Integration in bestehende Gebäudesysteme, während die robuste Kunststoffkonstruktion eine langlebige Lösung für den niedrigsten Einbau darstellt.
Technische Daten
- Anlagenart: Doppelanlage
- Abwasserart: fäkalienfrei
- Anzahl Pumpen: 2
- Max. Förderleistung: 28 m3/h
- Max. Förderhöhe: 7,5 m
- Leistung P1: 1,6 kW
- Leistung P2: 1,1 kW
- Nennbetriebsart: S1
- Schutzart Pumpe: IP 68
- Zulauf Nennweite: DN 150
- Druckabgang Nennweite: DN 80
- Behältervolumen: 65 l
Technische Daten
| Hersteller-Warengruppe | WG Pumpentechnik |
| Hersteller-Produktgruppe | Ecolift XL Mono - Serienartikel |
| Hersteller-Artikelnummer | 8741056 |
| Hersteller | Kessel |
| Anschluss Einlassseite | Rohrende |
| Anzahl der Einlassöffnungen | 1 |
| Anzahl der Pumpen | 2 |
| Artikelnummer | KESSEL-8741056 |
| Aufgenommene Motorleistung (P1) pro Motor | 1,6 |
| Bauhöhe | 780 |
| Baulänge | 1200 |
| Behältervolumen | 65 |
| Bemessungsspannung | 207 - 253 |
| Drehzahl | 1420 |
| EAN-13 | 4026092070659 |
| Elektrischer Anschluss | Anschlusskabel mit Stecker |
| Explosionsgeschützt | nein |
| Frequenz | 50 Hz |
| Geeignet für Fäkalien | nein |
| Gewicht | 164,66 kg |
| Isolationsklasse nach IEC | F |
| Kabellänge | 10 |
| Kommunikation | vorbereitet |
| Max Förderhöhe | 7,5 |
| Max Partikelgröße | 40 |
| Max Volumenstrom | 28 |
| Mediumtemperatur (Dauerbetrieb) | 40 |
| Mit Entlüftung | ja |
| Mit Kommunikationsschnittstelle RS-232 | ja |
| Mit Kommunikationsschnittstelle RS-485 | ja |
| Mit Rückschlagklappe | ja |
| Mit Schneidwerk | nein |
| Motorausgangsleistung (P2) | 1,1 |
| Nennbetriebsart | S1 |
| Nenndurchmesser, Anschluss Auslassseite | DN 80 |
| Nenndurchmesser, Anschluss Einlassseite | DN 150 |
| Nennstrom | 7,3 |
| Potentialfreier Schaltkontakt | ja |
| Rohraußendurchmesser, Anschluss Auslassseite | 90 |
| Schutzart (IP) | IP68 |
| Trinkwasserkonform nach UBA | Ja |
| Umgebungstemperatur | 0 - 50 |
| Unterstützt Protokoll für Modbus RTU | ja |
| WEEE-Nr. | DE86420036 |
