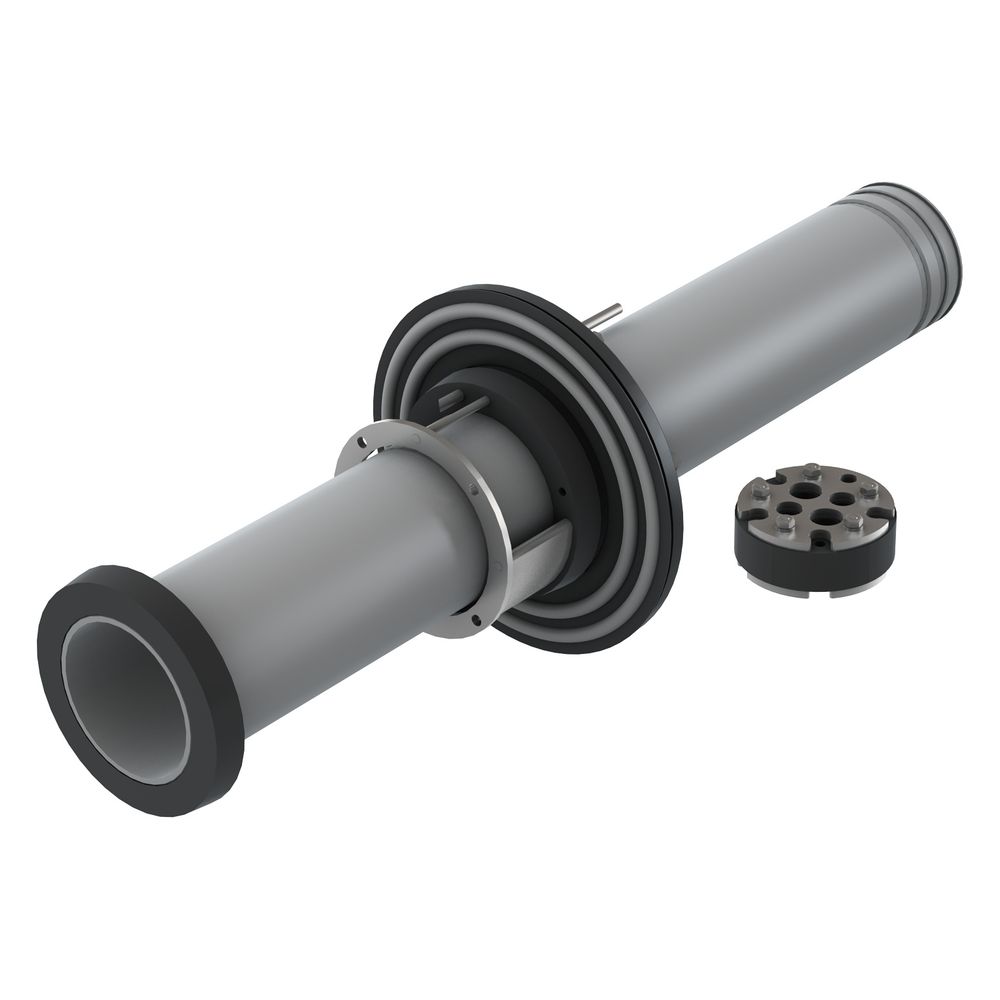

Kessel Dichtset Kabelleerrohr Quadro-Secura Quick/H, 200-550mm, DN 150

Dieses Dichtset ermöglicht eine gas- und druckwasserdichte Hauseinführung für Kabelleerrohre. Es ist für den Einsatz in gängigen Wandarten mit einer Stärke von 200 bis 550 mm konzipiert und eignet sich für Futterrohre oder Kernbohrungen mit einem Durchmesser von 150 mm.

Sichere Abdichtungstechnik

Die Einsparten-Hauseinführung nutzt ein Injektionssystem zur Abdichtung und Fixierung, das durch eine integrierte Weglaufsperre für das Expansionsharz unterstützt wird. Die Außenabdichtung erfolgt über selbstabscherende Spezialmuttern, die eine kontrollierte Drehmomentanwendung sicherstellen. Das System erfüllt die Anforderungen nach DIN 18533 W2.1-E für schwarze Wannen sowie für WU-Betonkernbohrungen und bietet eine geprüfte Radondichtigkeit.

Flexibler Dichteinsatz

Der enthaltene Dichteinsatz für DN 100 ermöglicht die Durchführung und Abdichtung von bis zu neun Kabeln für 400V-Systemlösungen. Er ist für einen Durchmesserbereich von 99 bis 104 mm ausgelegt und hält einem Wasserdruck von bis zu 0,5 bar stand. Nicht benötigte Öffnungen sind mit Blindstopfen verschlossen.

Technische Daten

• Wandstärke: 200 - 550 mm
• Kernbohrung/Futterrohr: DN 150 (149 - 153 mm)
• Dichteinsatz: DN 100 (99 - 104 mm)
• Kabelöffnungen: 9 Stück
• Dichtheit: bis 0,5 bar Wasserdruck
• Hülsrohrlänge: 760 mm
• Gewicht: 6,02 kg

Das Dichtset bietet eine robuste Lösung für die fachgerechte Hauseinführung von Kabeln in 400V-Systemen. Durch die Kombination aus dem Injektionssystem für Wandstärken von 200 bis 550 mm und dem vielseitigen Dichteinsatz für DN 100 wird eine zuverlässige Abdichtung gegen Gas und Druckwasser sichergestellt. Die Montage mittels Drehmomentkontrolle und die Eignung für verschiedene Wandarten machen das System zu einer effizienten Wahl für die sichere Gebäudedurchführung.

Lieferumfang

• 1x Einsparten-Hauseinführung Quadro-Secura Quick/H
• 1x Dichteinsatz DN 100
