Kessel Dichtset Kabelleerrohr, DN 100 230V 0,5 bar

Dieses Dichtset für Kabelleerrohre ermöglicht eine zuverlässige schachtseitige Abdichtung von Durchdringungen bei Systemlösungen mit 230V Netzspannung. Die Kombination aus Hülsrohr und Dichteinsatz sorgt für eine druckdichte Durchführung der benötigten Kabel in Rohrdurchführungen der Nennweite DN 100.

Funktion und Anwendung

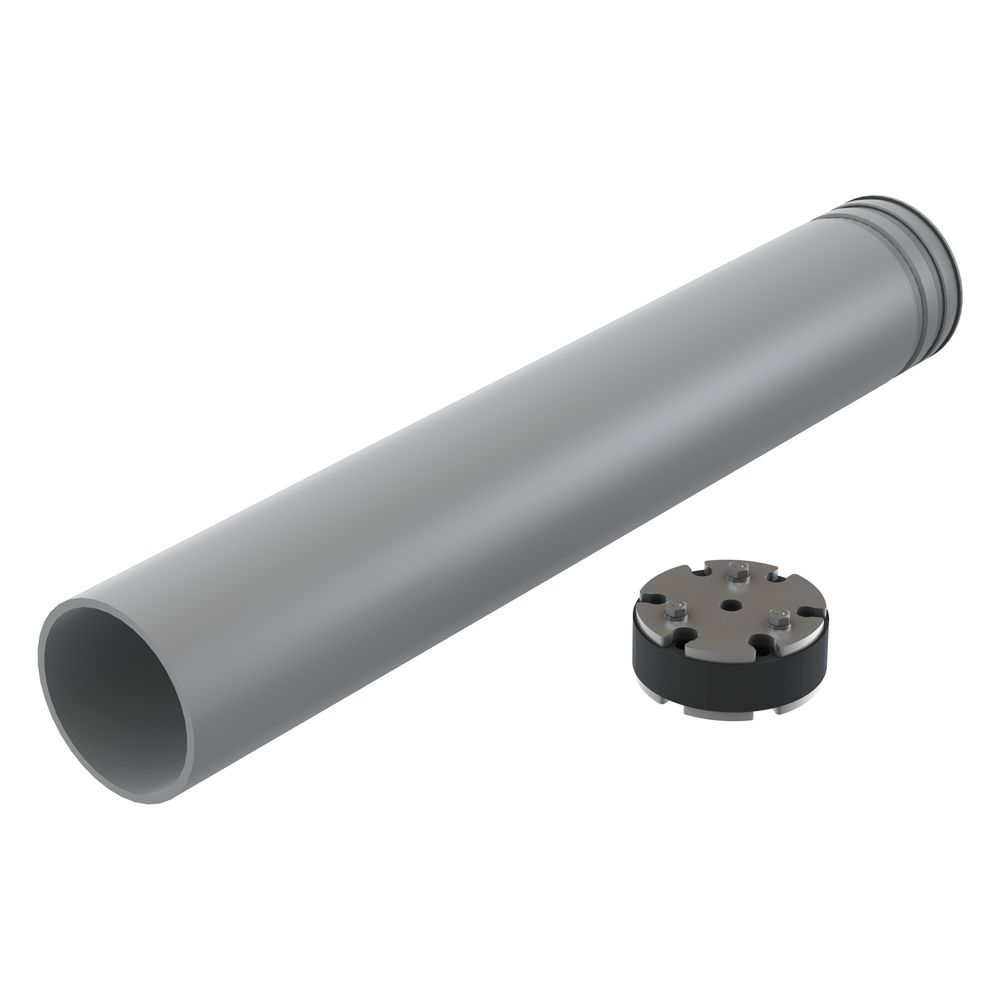

Das Set besteht aus einem Aufnahmerohr, das in die vorhandene Rohrdurchführung eingesetzt wird und Anschlussmöglichkeiten für starre oder flexible Mantelrohre in DN 110 bietet. Der Dichteinsatz verfügt über sieben Kabelöffnungen mit unterschiedlichen Durchmessern, um eine präzise Kabelführung zu ermöglichen. Nicht benötigte Öffnungen werden mit Blindstopfen verschlossen, um die Dichtheit des Systems zu erhalten.

Technische Daten

• Nennweite: DN 100
• Netzspannung: 230V
• Dichtheit: bis 0,5 bar Wasserdruck
• Hülsrohr-Abmessung: 110 mm x 760 mm
• Dichteinsatz-Länge: 65 mm
• Kabelöffnungen: 7 Stück (4x 7 mm, 1x 8 mm, 2x 10 mm)
• Gewicht: 3,7 kg

Durch die robuste Konstruktion und die Dichtheit bis 0,5 bar Wasserdruck bietet dieses Set eine sichere Lösung für die Kabeldurchführung in Schachtsystemen. Die flexible Konfiguration mit sieben Öffnungen deckt verschiedene Kabelquerschnitte ab und stellt eine fachgerechte Abdichtung für 230V-Anwendungen sicher.

Lieferumfang

• 1x Hülsrohr
• 1x Dichteinsatz
