Kessel Entsorgungsschacht für LW 400, DN 65, B 125, 710-1.080mm, 917422B

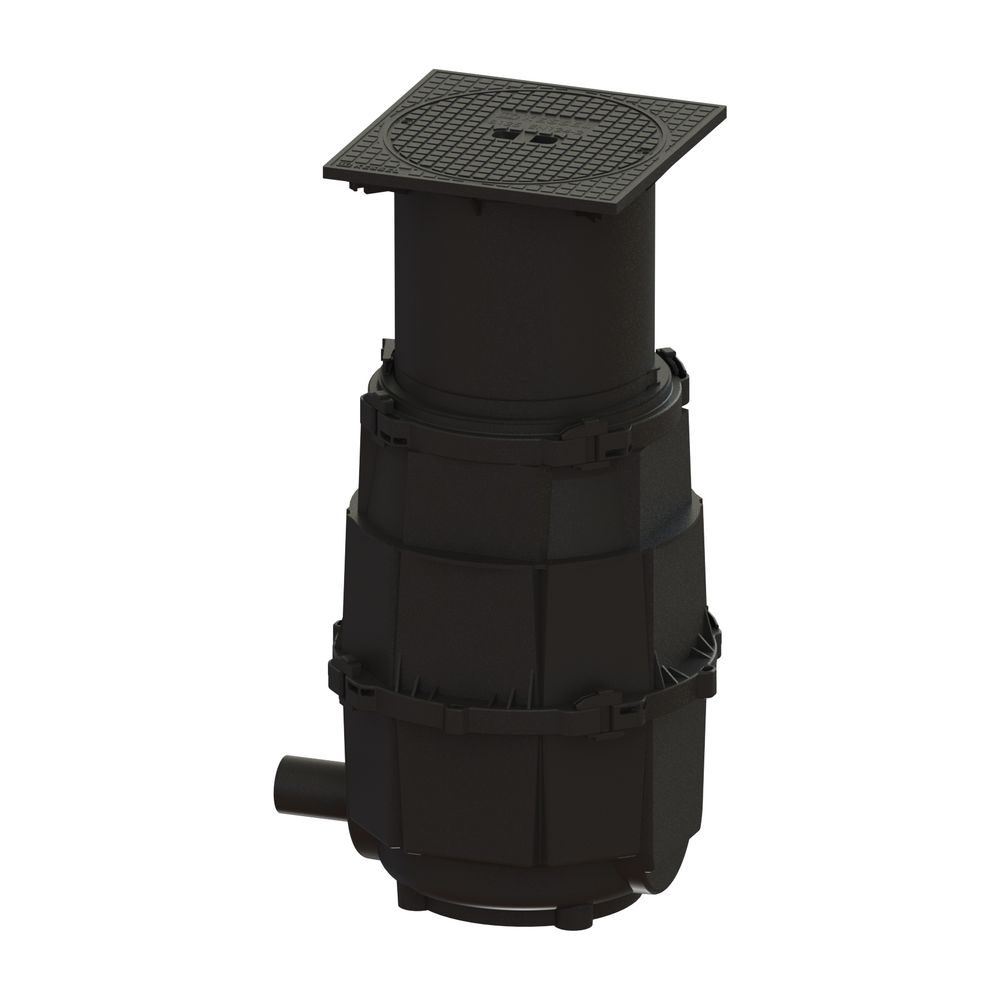

Dieser Entsorgungsschacht für erdverbaute Fettabscheider der Nenngrößen NS 1 bis NS 20 ermöglicht den Anschluss einer Direktentsorgung. Das System ist für eine Einbautiefe von 710 bis 1080 mm ausgelegt und verfügt über eine Abdeckung der Belastungsklasse B 125 nach EN 124.

Funktion und Anschluss

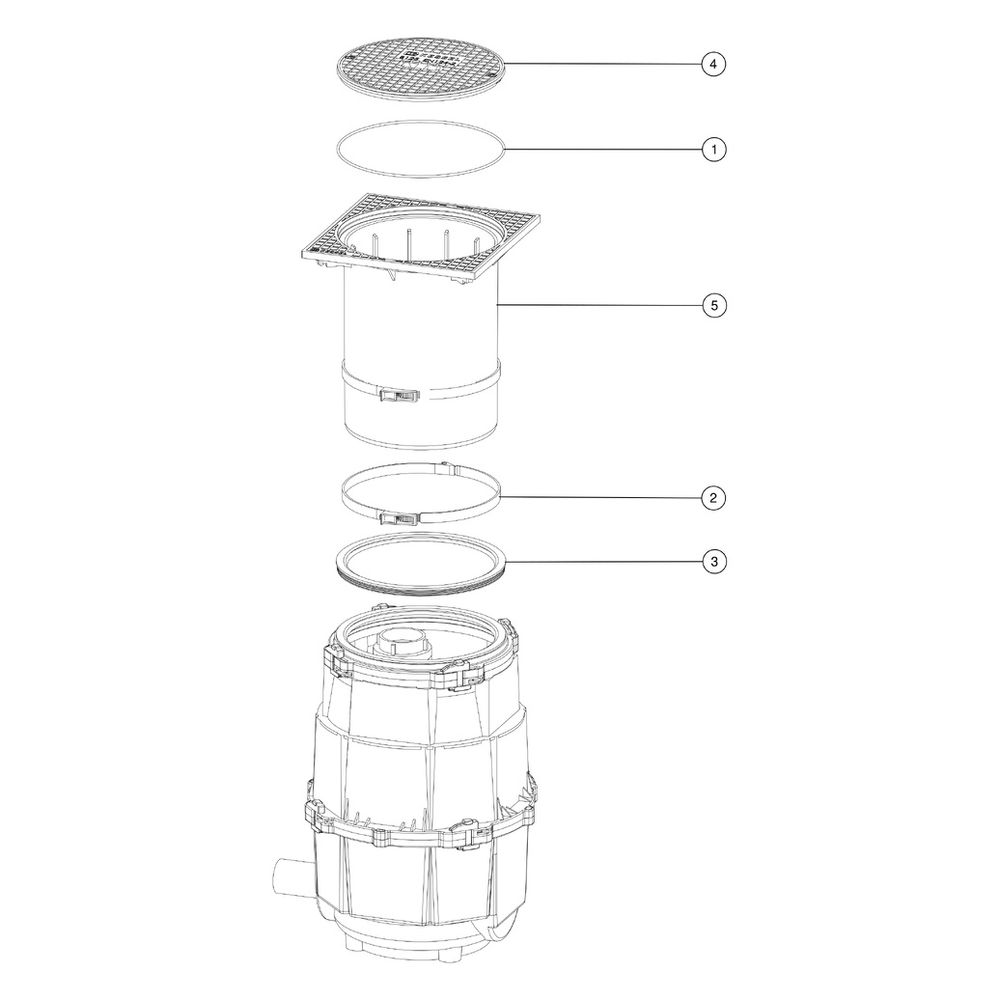

Das montierte Schachtsystem umfasst eine Abdeckplatte sowie einen Flanschanschluss in DN 65 nach PN 10. Die Anbindung an Saugwagen erfolgt über die Storz-B-Kupplung R 2 1/2 Zoll. Die Konstruktion aus schwarzem Kunststoff ist grundwasserbeständig ab einer Tiefe von 500 mm unterhalb der Unterkante des Bodenteils und entspricht den Anforderungen der Trinkwasserkonformität gemäß UBA.

Technische Daten

• Lichte Weite: 400 mm
• Einbautiefe: 710 - 1080 mm
• Einstecktiefe min.: 50 mm
• Nennweite Flansch: DN 65
• Nenndruck: PN 10
• Belastungsklasse: B 125 (EN 124)
• Grundwasserbeständigkeit: 500 mm
• Material: Kunststoff
• Gewicht netto: 19 kg

Das System bietet eine robuste Lösung für die effiziente Entsorgung von Fettabscheidern der Nenngrößen NS 1 bis NS 20. Mit einer Einbautiefe von 710 bis 1080 mm, der stabilen Abdeckung der Klasse B 125 sowie dem DN 65 Flanschanschluss inklusive Storz-B-Kupplung R 2 1/2 Zoll ist eine zuverlässige Infrastruktur für den Betrieb von Abscheideranlagen sichergestellt.
