Kessel Grundkörper Ferrofix System 185, DN 100, senkrecht, Edelstahl

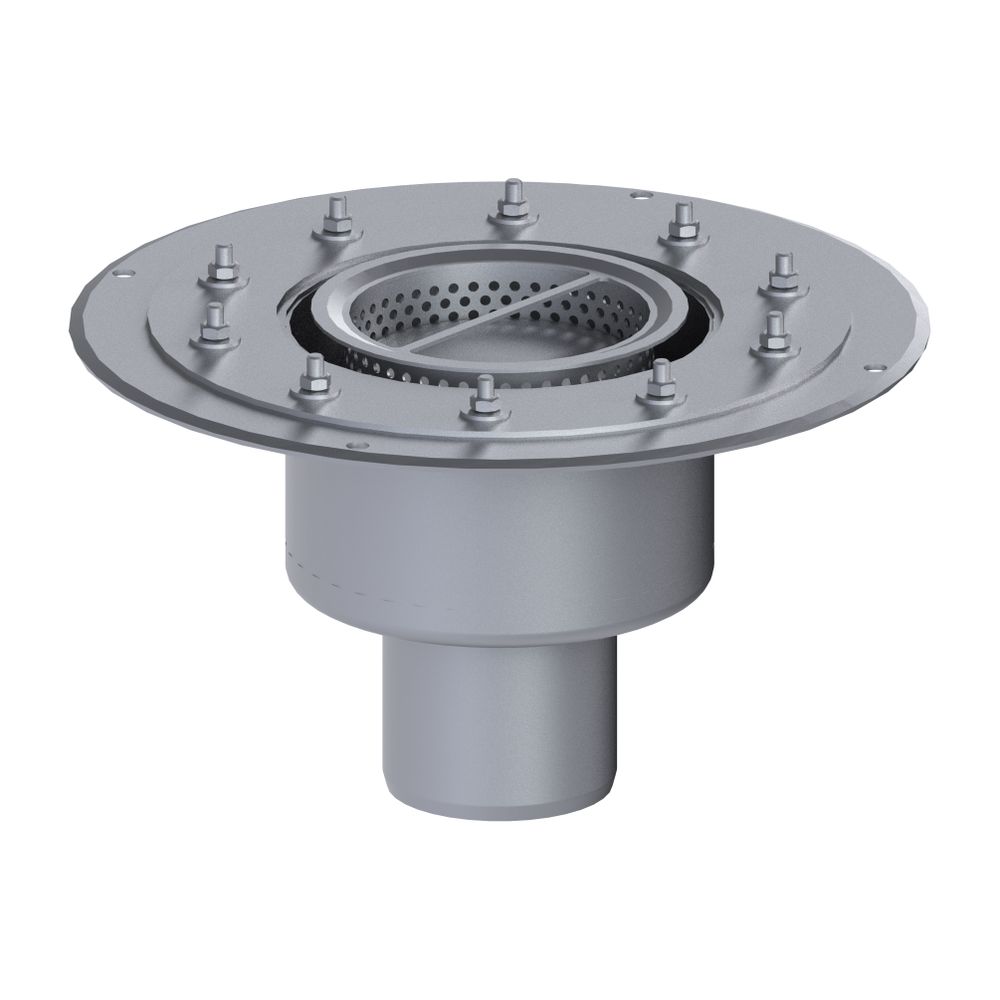

Der Edelstahl-Grundkörper für das System 185 dient der fachgerechten Punktentwässerung in Betonböden. Er ist mit einem senkrechten Auslaufstutzen für den Anschluss an SML-Rohre ausgestattet und ermöglicht durch den integrierten Pressdichtungsflansch die Ausbildung wasserdichter Abdichtungen.

Abdichtung und Montage

Der Pressdichtungsflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen sind vom Hersteller geprüfte Dichtungsbahnen zu verwenden. Der Grundkörper ist für den Einbau in Betonböden geeignet und wird mit einer Bauzeitschutzabdeckung geliefert, die den Ablauf während der Bauphase vor Verschmutzungen schützt.

Leistungsmerkmale

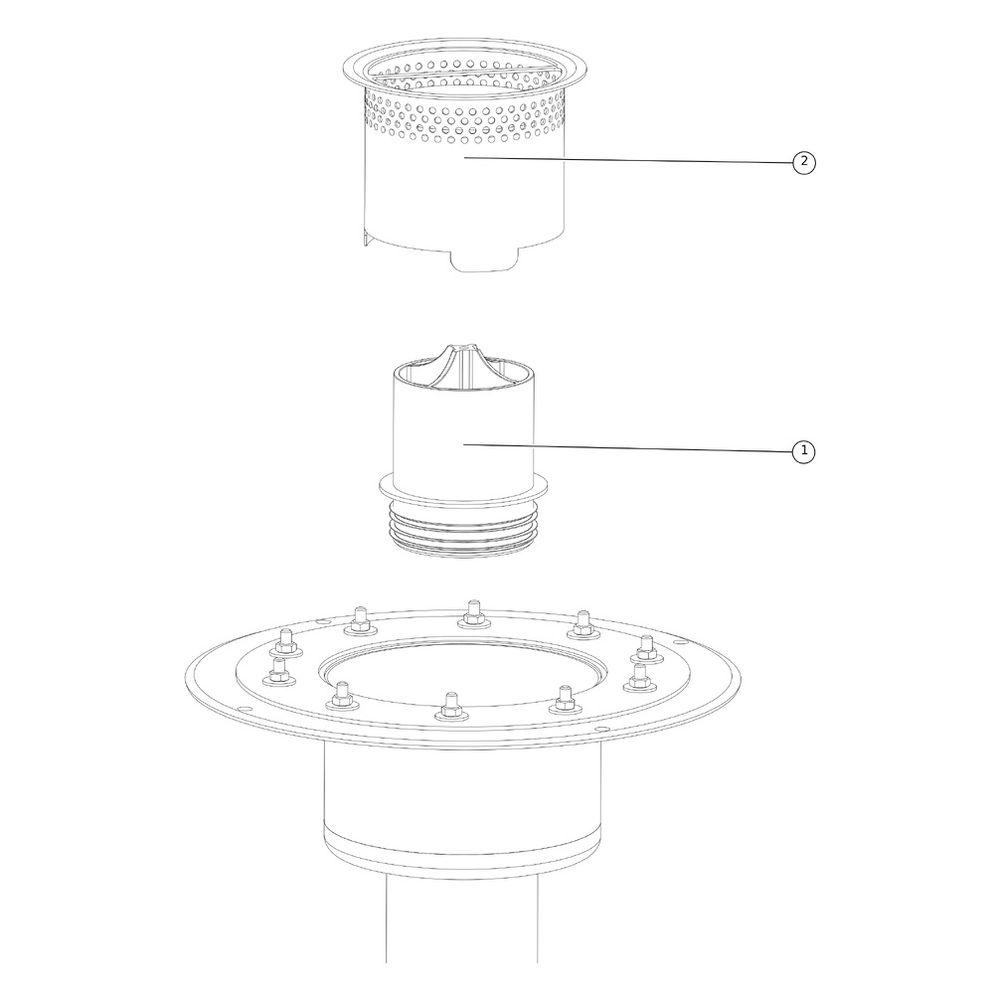

Das System entspricht der Norm EN 1253-1 und bietet eine Ablaufleistung von mindestens 2,4 l/s bei 20 mm Aufstau. Ein herausnehmbarer Geruchsverschluss mit einer Sperrwasserhöhe von 50 mm ist bereits integriert und unterstützt einen hygienischen Betrieb.

Technische Daten

• Nennweite: DN 100
• Material: Edelstahl 1.4301 (V2A)
• Ablaufleistung: >= 2,4 l/s bei 20 mm Aufstau
• Sperrwasserhöhe: 50 mm
• Auslaufrichtung: senkrecht

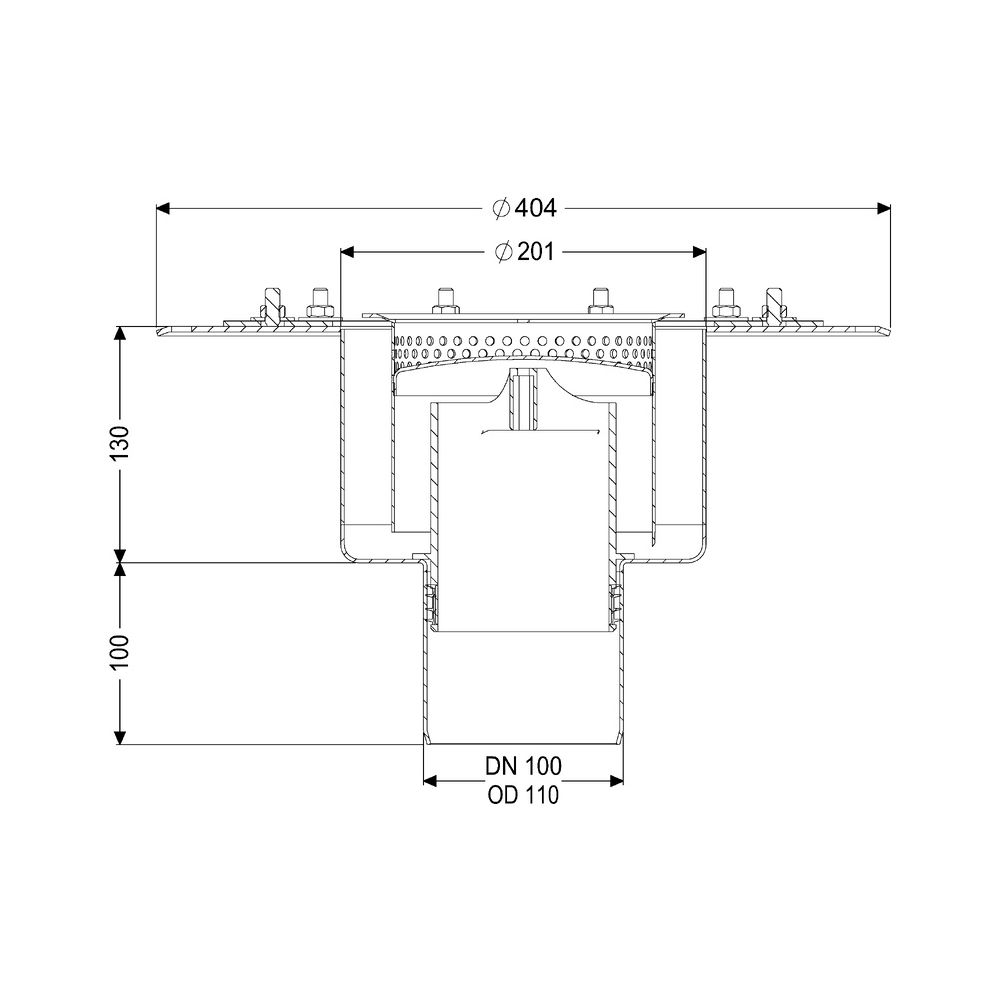

• Außendurchmesser: 201 mm
• Breite: 404 mm
• Höhe: 230 mm
• Gewicht netto: 2 kg

Dieser Grundkörper aus langlebigem Edelstahl bildet die Basis für effiziente Punktentwässerungssysteme im System 185. Mit einer Nennweite von DN 100, einer Ablaufleistung von mindestens 2,4 l/s und der flexiblen Abdichtungstechnik mittels Pressdichtungsflansch erfüllt das Bauteil hohe Anforderungen an Stabilität und Dichtigkeit in der Entwässerungstechnik.
