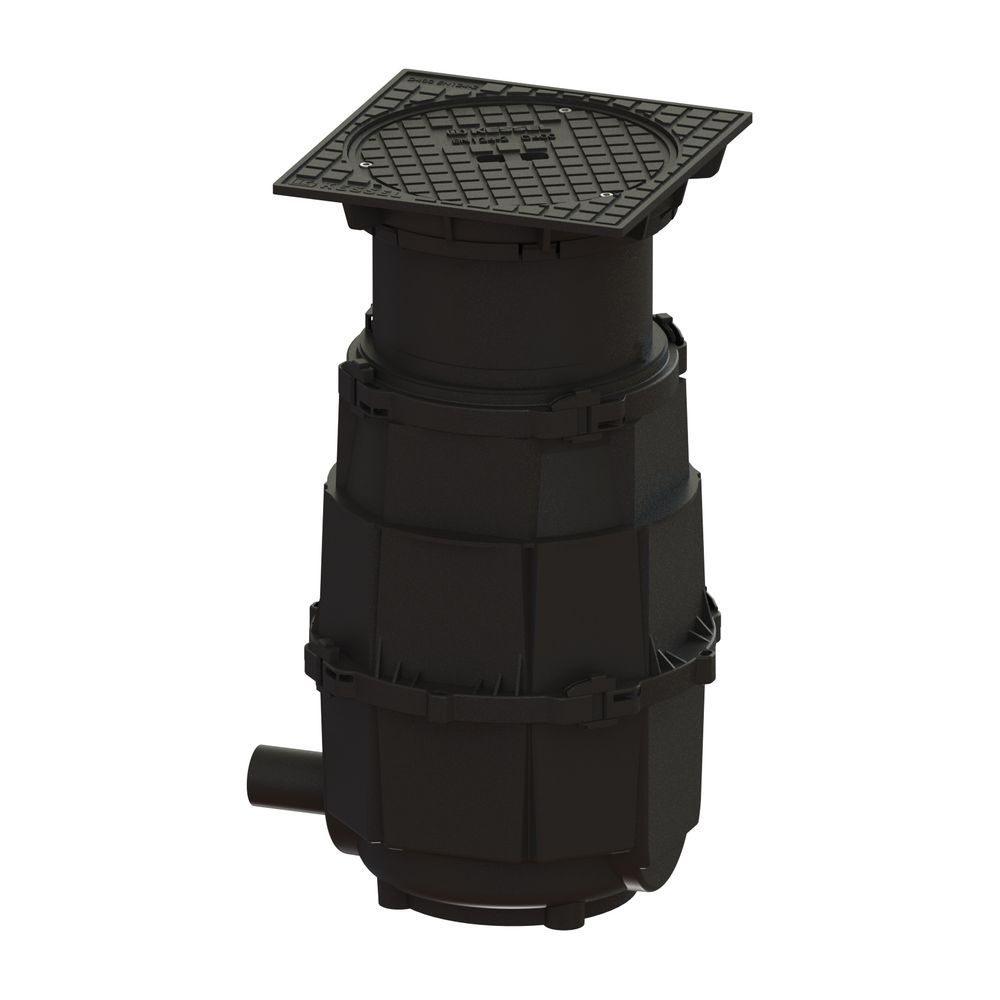

Kessel Entsorgungsschacht für LW 400, DN 65, D 400, 710-1.080mm, 917422D

Dieser Entsorgungsschacht für erdverbaute Abscheider ermöglicht den Anschluss einer Direktentsorgung bei Fettabscheidern der Nenngrößen NS 1 bis NS 20. Das System ist für eine Einbautiefe von 710 bis 1080 mm ausgelegt und verfügt über eine Abdeckung der Belastungsklasse D 400.

Aufbau und Funktion

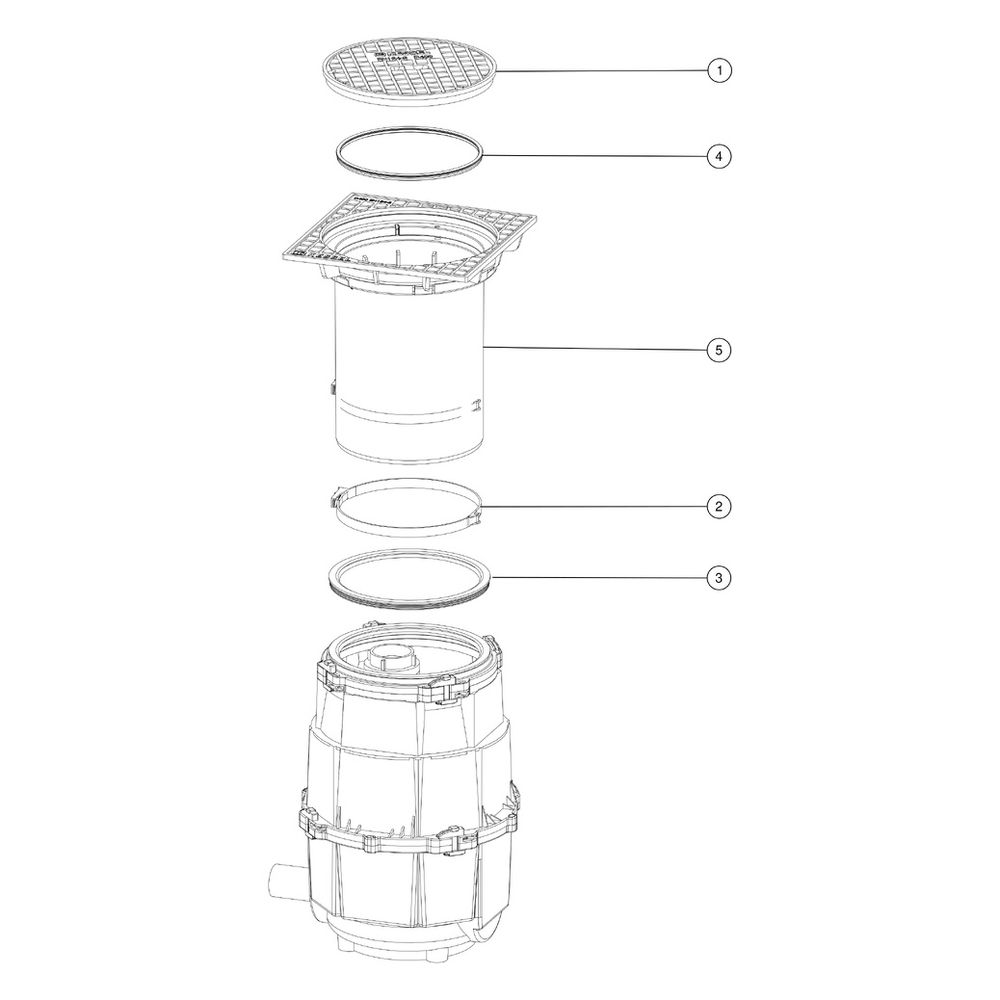

Der Schacht ist als anschlussfertiges System konzipiert und besteht aus einem Schachtsystem mit Abdeckplatte sowie einem Flanschanschluss in DN 65. Die Konstruktion aus robustem Kunststoff ist für den Einsatz im Erdreich optimiert und weist eine Grundwasserbeständigkeit ab der Unterkante des Bodenteils von 500 mm auf. Zur Anbindung an Saugwagen ist eine Storz-B-Kupplung mit einem Anschluss von R 2 1/2 Zoll integriert, die eine effiziente Entsorgung sicherstellt.

Technische Daten

• Lichte Weite: 400 mm
• Einbautiefe: 710 - 1080 mm
• Belastungsklasse: D 400
• Flanschanschluss: DN 65
• Nenndruck: PN 10
• Material: Kunststoff
• Gewicht netto: 41 kg
• Grundwasserbeständigkeit: 500 mm
• Einstecktiefe min.: 50 mm

Durch die passgenaue Ausführung und die robuste Bauweise unterstützt dieses System den zuverlässigen Betrieb von Fettabscheideranlagen. Mit einer Einbautiefe von 710 bis 1080 mm und der Belastungsklasse D 400 ist der Schacht für anspruchsvolle Umgebungen geeignet. Die integrierte Storz-B-Kupplung in der Größe R 2 1/2 Zoll vereinfacht den Entsorgungsprozess maßgeblich und sorgt für eine fachgerechte Anbindung an die Saugtechnik.

Lieferumfang

• 1x Entsorgungsschacht LW 400
• 1x Storz-B-Kupplung R 2 1/2 Zoll
