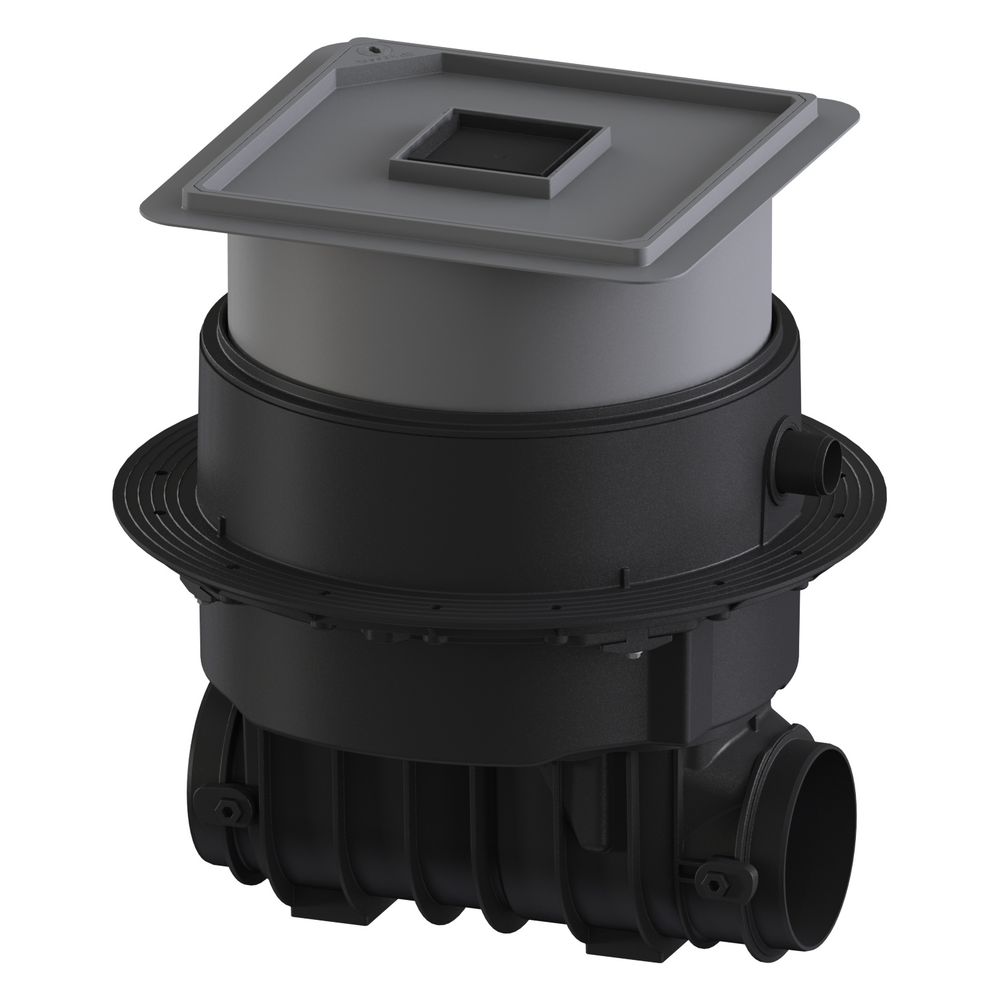

Kessel Rohbaukit Ecolift M Underfloor, 516-669mm, Kunststoff, befliesbar

Dieses Rohbaukit dient als Basis für die Installation einer Rückstauhebeanlage vom Typ Ecolift M Underfloor in der Bodenplatte. Das System ist für fäkalienhaltiges Abwasser ausgelegt und ermöglicht durch das teleskopische Aufsatzstück eine flexible Anpassung an die baulichen Gegebenheiten. Die befliesbare Abdeckung integriert sich unauffällig in den Bodenbelag und bietet eine funktionale Ablaufeinheit.

Aufbau und Montage

Das Set besteht aus Grundkörper, Aufsatzstück und Flansch zur Abdichtung im Verbund. Es wird vormontiert für die bauseitige Endmontage geliefert, wobei Pumpen und Sensorik bauseits zu montieren sind. Die Zu- und Auslaufstutzen sind nicht im Lieferumfang enthalten. Die befliesbare Abdeckplatte aus Kunststoff verfügt über eine Lock & Lift Verriegelung, einen Multistop-Geruchsverschluss sowie eine Ablauffunktion und ist für eine Bodenbelaghöhe von bis zu 16 mm ausgelegt.

Technische Auslegung

Die Konstruktion ist für den Außeneinsatz geeignet und bietet eine Grundwasserbeständigkeit ab der Unterkante des Bodenteils von 3000 mm. Das System verfügt über eine integrierte Rückschlagklappe sowie eine Entlüftung. Der Druckabgang weist einen Rohraußendurchmesser von 40 mm auf.

Technische Daten

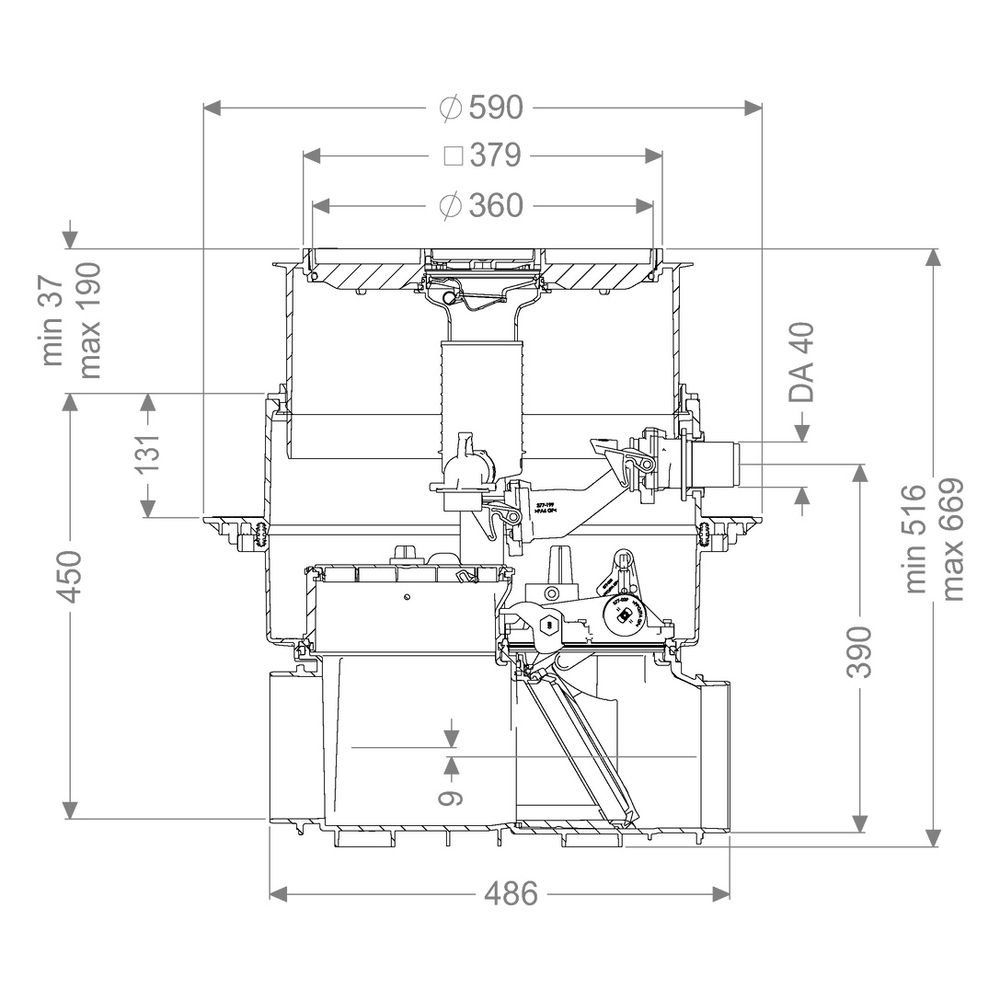

• Einbautiefe: 516 - 669 mm
• Abwasserart: fäkalienhaltig
• Belastungsklasse: K 3
• Grundwasserbeständigkeit: 3000 mm
• Druckabgang: 40 mm
• Umgebungstemperatur: 0 - 50 °C
• Material Abdeckung: Kunststoff
• Länge: 590 mm
• Breite: 590 mm
• Gewicht netto: 25 kg

Die Kombination aus dem robusten Grundkörper und der befliesbaren Abdeckung schafft eine zuverlässige Grundlage für die Rückstauhebeanlage. Mit einer Einbautiefe von 516 bis 669 mm und der Eignung für fäkalienhaltiges Abwasser bietet das System eine präzise Lösung für den Einbau in die Bodenplatte. Die integrierte Rückschlagklappe und die hohe Grundwasserbeständigkeit von 3000 mm unterstützen einen sicheren Betrieb in anspruchsvollen Einbausituationen.
