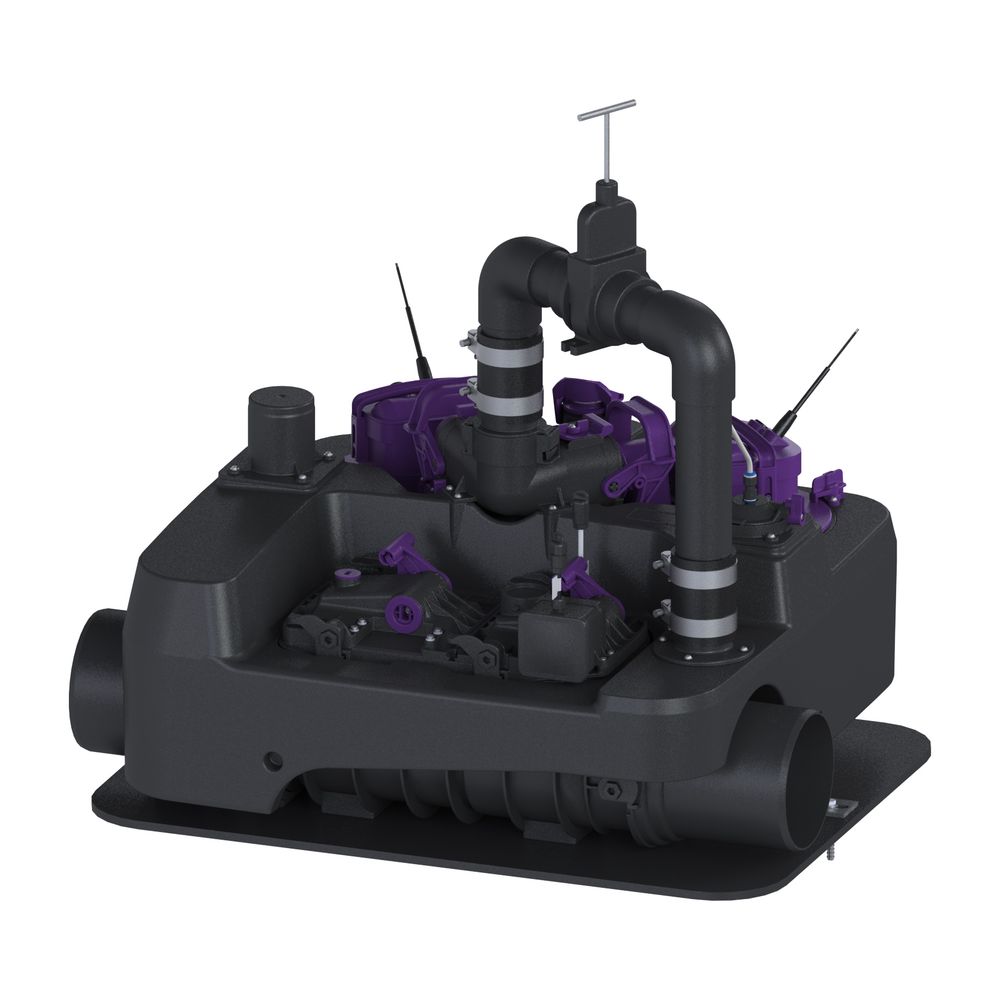

Kessel Hybridhebeanlage Ecolift L Duo SPF 1350-S3, FKA, DN 150, 26m3/h, max. Förderhöhe 10m, mit Bypass, Schwarz

Die Hybridhebeanlage Ecolift L Duo von Kessel ist für die Entwässerung von fäkalienhaltigem Abwasser in freiliegenden Leitungen konzipiert. Das System nutzt im Normalbetrieb die natürliche Gefälleleitung zum Kanal und aktiviert die Hebefunktion mit zwei überflutbaren SPF 1350 Pumpen ausschließlich bei Rückstau. Durch die Kombination aus motorisch verschließbarer Rückstauklappe und integrierter Druckleitung wird ein sicherer Schutz gegen Rückstau erreicht.

Funktionsweise und Steuerung

Die Anlage erkennt Rückstauereignisse über eine pneumatische Niveauerfassung mit drahtbruchsicherer Sonde. Bei Bedarf verschließt ein elektromotorischer Mechanismus die Abwasserleitung, während die Entwässerung über die Druckleitung fortgesetzt wird. Das Comfort-Schaltgerät verfügt über ein Selbstdiagnosesystem, eine mehrsprachige Volltextanzeige sowie eine integrierte Batteriepufferung für die Alarmgebung. Betriebszustände und Messwerte sind abrufbar, zudem unterstützt das System eine Wartungserinnerung und bietet einen potentialfreien Kontakt zur Störungsmeldung.

Robuste Konstruktion

Das aus PE-LD gefertigte Bodenteil ist für den Einbau in freiliegende Abwasserleitungen ausgelegt. Die beiden Pumpen arbeiten im S3-Betrieb und sind mit einem Freistromrad ausgestattet, das einen freien Kugeldurchgang von 40 mm ermöglicht. Die Schutzart IP 68 stellt die Überflutbarkeit der Pumpen sicher.

Die Hybridhebeanlage bietet mit einer maximalen Förderleistung von 26 m3/h und einer Förderhöhe von bis zu 10 m eine zuverlässige Entwässerungssicherheit. Die robuste Bauweise mit zwei Pumpen und die intelligente Steuerung mit Selbstdiagnose machen das System zu einer effizienten Lösung für die Gebäudetechnik. Mit einer Leistungsaufnahme von 1,35 kW pro Motor und der pneumatischen Niveauerfassung ist das System für den professionellen Einsatz ausgelegt.

Technische Daten

• Anzahl Pumpen: 2
• Max. Förderleistung: 26 m3/h
• Max. Förderhöhe: 10 m
• Leistung P1: 1,35 kW
• Leistung P2: 0,86 kW
• Betriebsart: S3 - 50 %
• Freier Kugeldurchgang: 40 mm
• Auslauf Nennweite: DN 150
• Druckabgang: DN 50 / 63 mm
• Schutzart: IP 68
