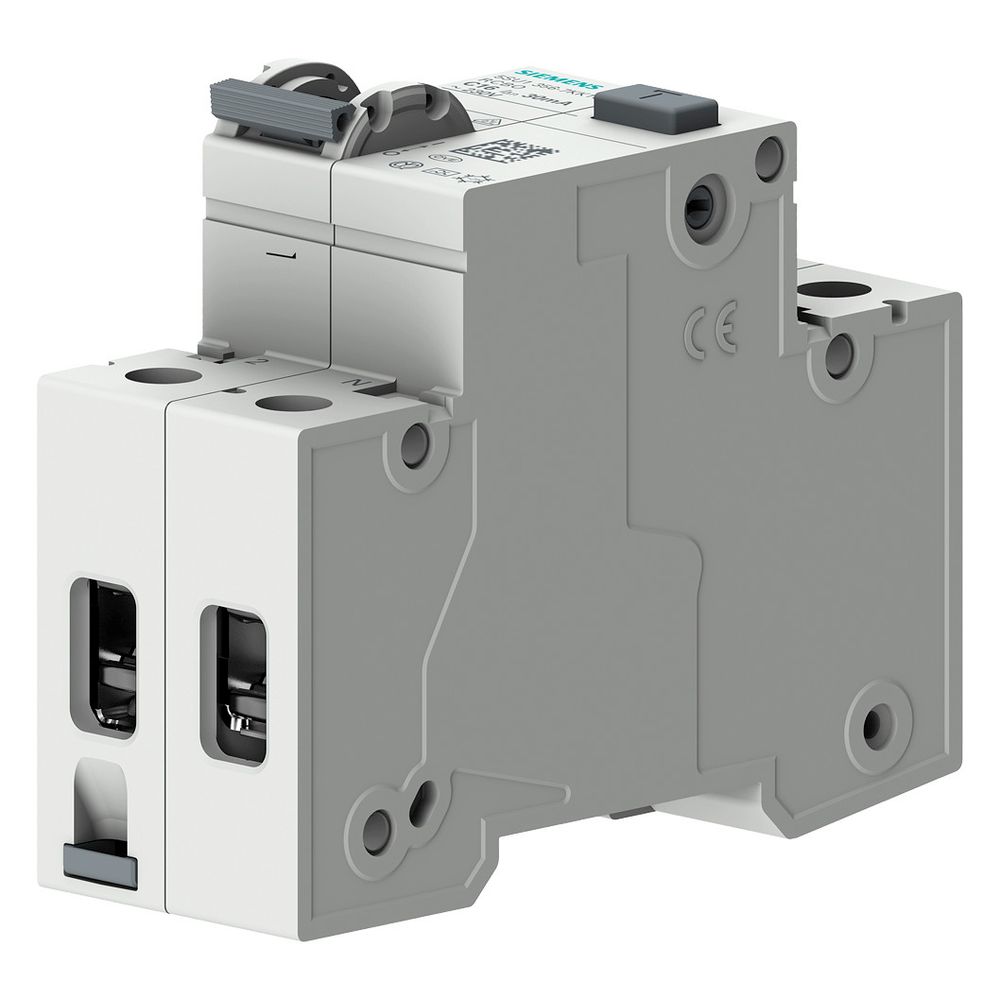

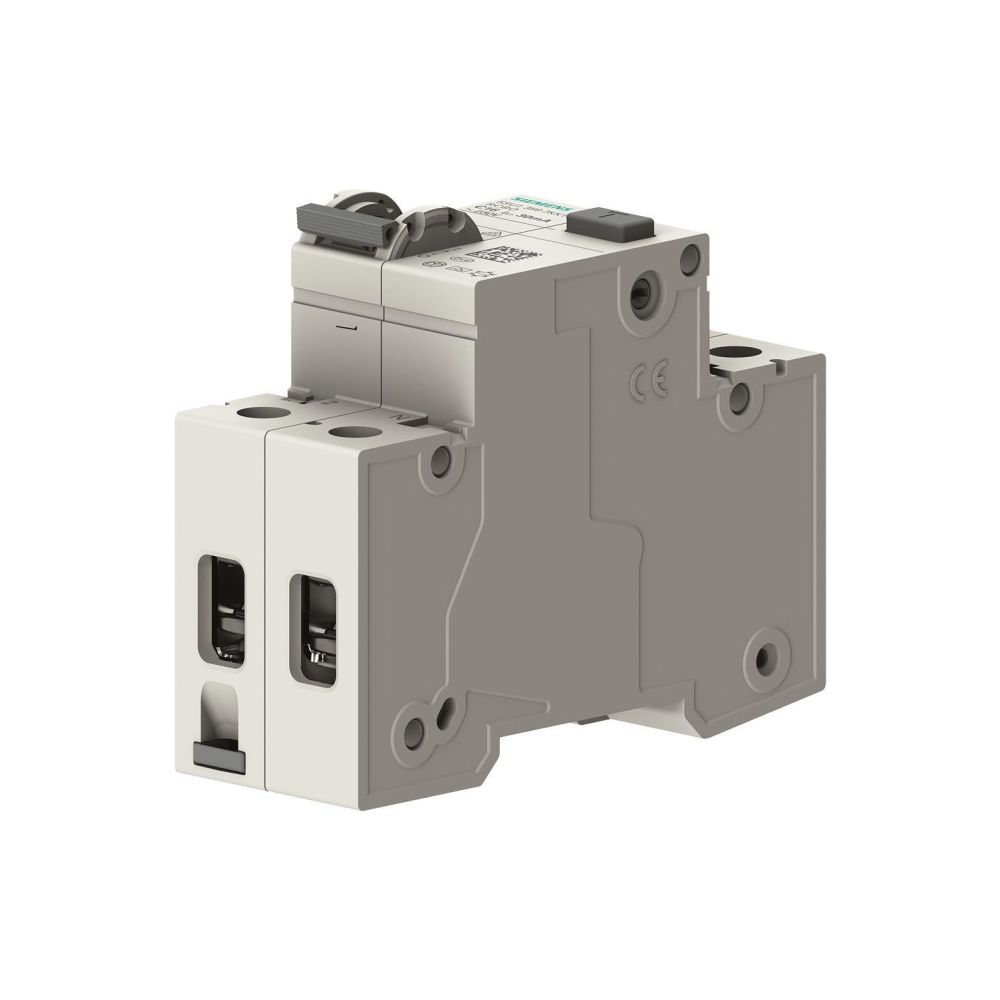

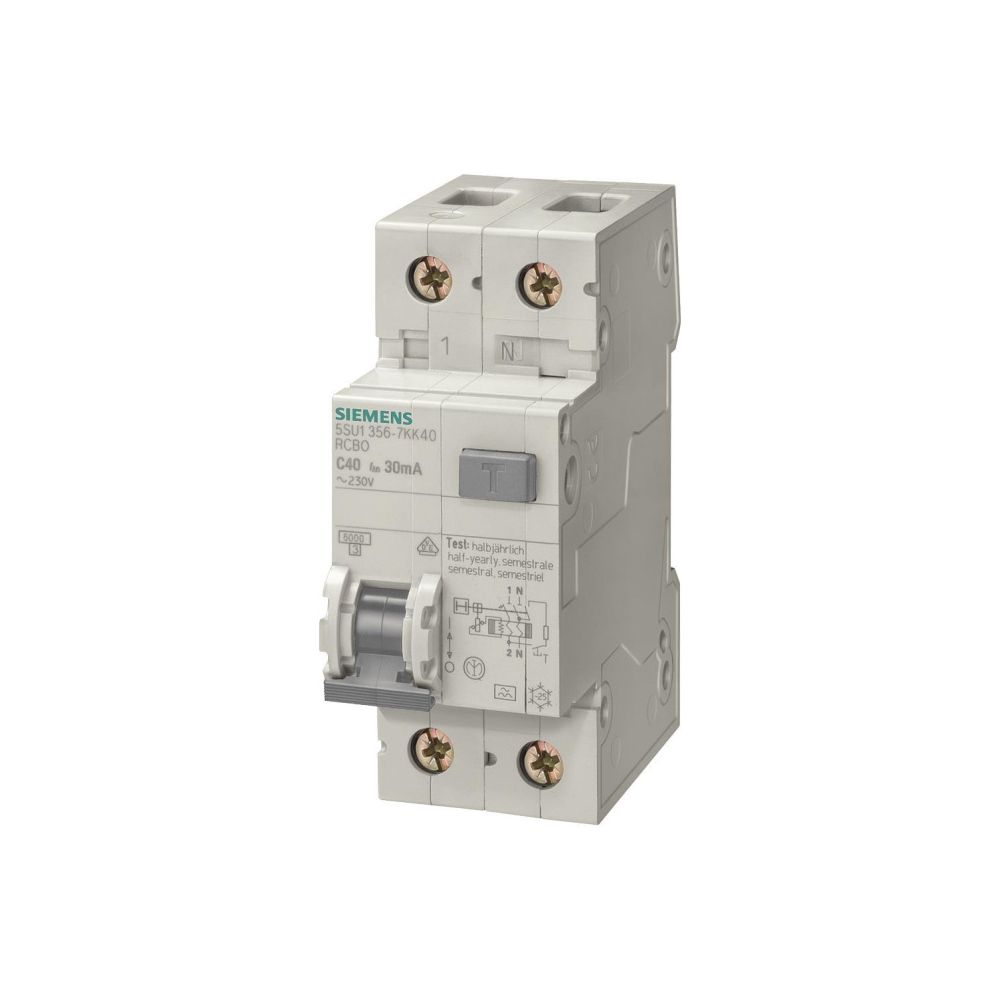

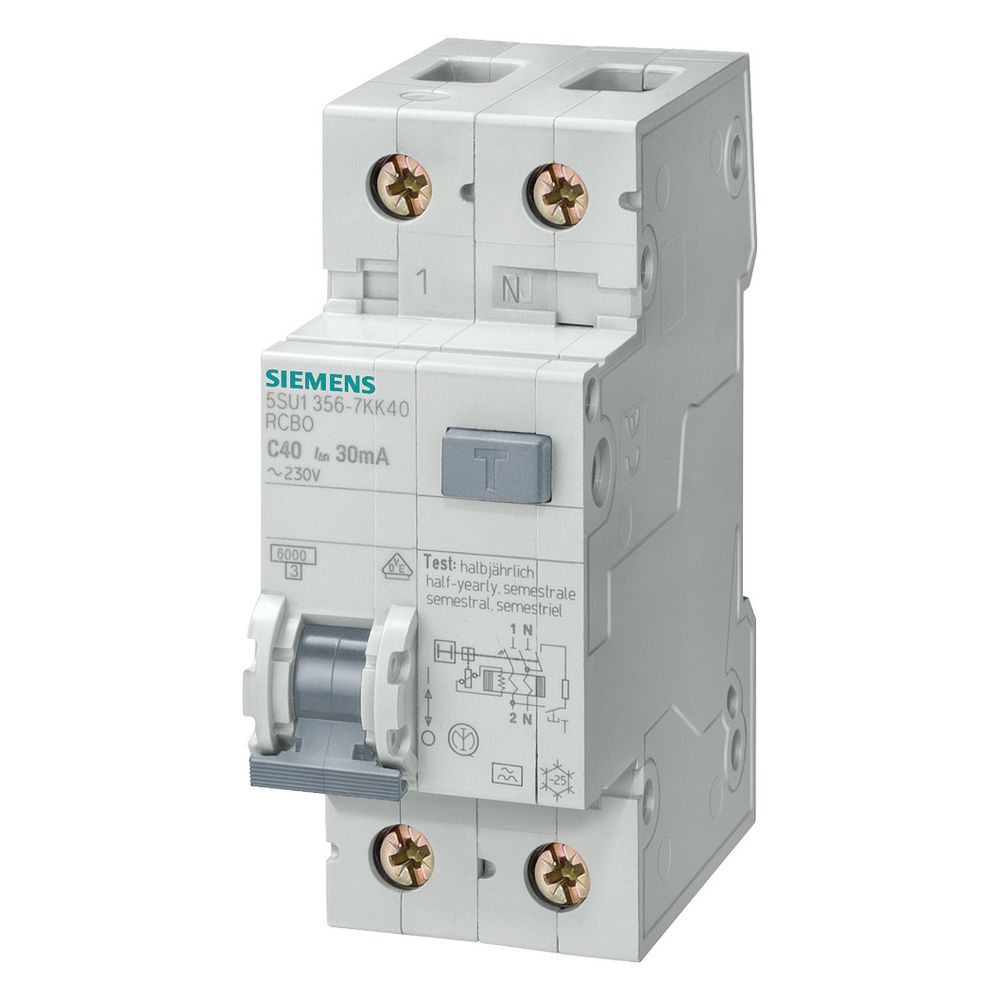

Siemens 5SU13567KK10 FI-/Leitungsschutz- einrichtung TypA T70mm 30mA 6kA C 10A
Die FI-/Leitungsschutzeinrichtung 5SU1356-7KK10 von Siemens kombiniert Fehlerstrom- und Leitungsschutz in einem kompakten Gerät mit 2 Teilungseinheiten. Der 1+N-polige Schalter mit Auslösecharakteristik C und Typ A Fehlerstromerkennung ist für den Einsatz in 230 V Wechselstromnetzen konzipiert und bietet eine Absicherung bei einem Bemessungsstrom von 10 A sowie einem Bemessungsfehlerstrom von 30 mA.
Funktionsweise und Montage
Das Gerät verfügt über einen mitschaltenden Neutralleiter und eine unverzögerte Abschaltcharakteristik. Die Montage erfolgt auf einer DIN-Schiene, wobei das Design eine Unterputzmontage ermöglicht. Eine integrierte Verriegelungsvorrichtung sowie ein Schutz gegen Fehlauslösungen erhöhen die Betriebssicherheit in elektrischen Anlagen. Die Verlustleistung beträgt 1,6 W bei einem Verschmutzungsgrad von 2.
Technische Daten
- Bemessungsstrom: 10 A
- Bemessungsfehlerstrom: 0,03 A
- Auslösecharakteristik: C
- Polzahl: 2
- Bemessungsspannung: 230 V
- Bemessungsabschaltvermögen (EN 61009): 6 kA

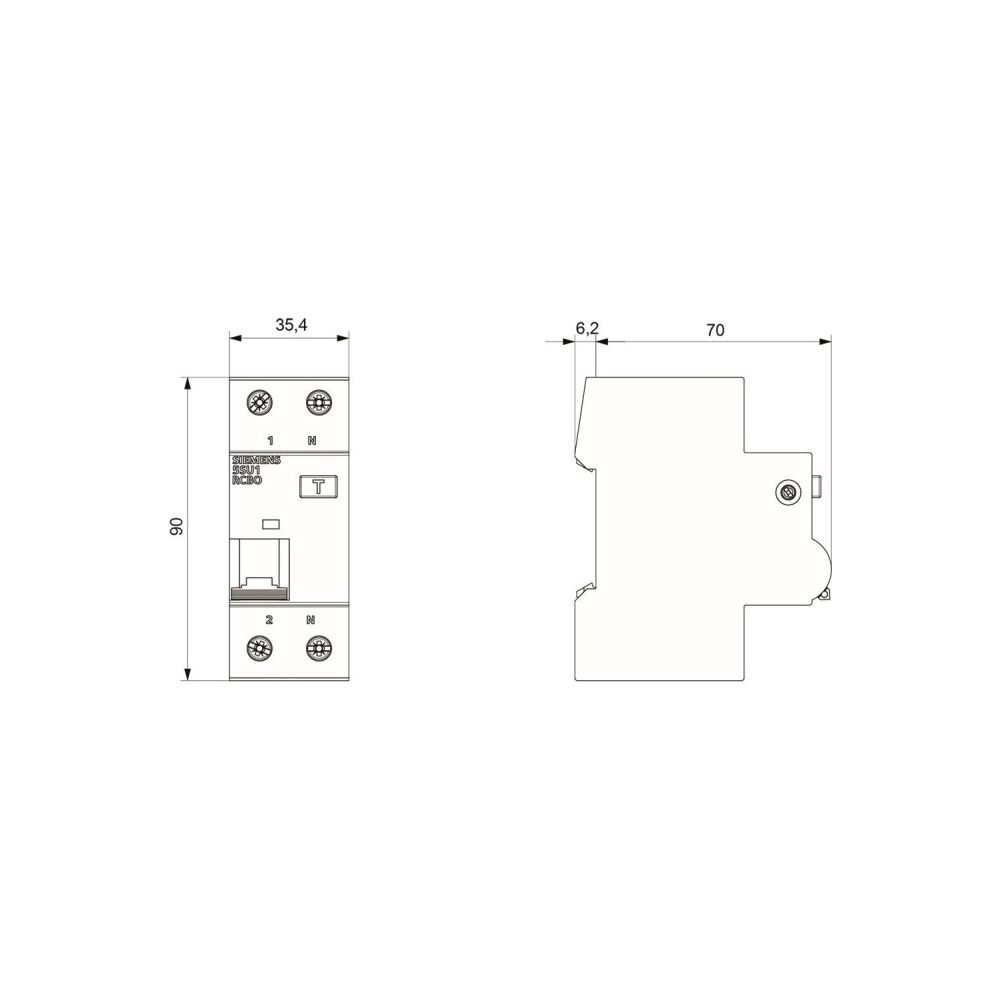

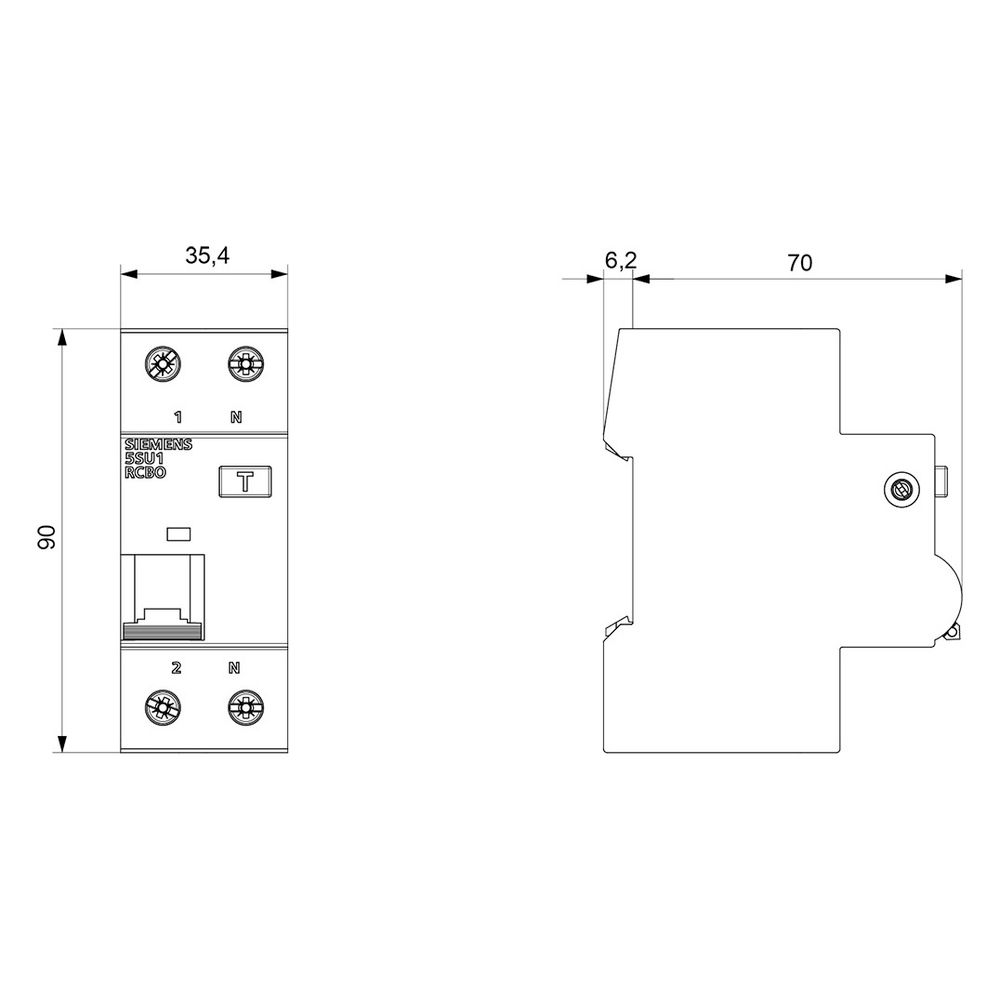

- Einbautiefe: 70 mm
- Breite: 2 Teilungseinheiten
- Umgebungstemperatur: -25 bis 55 °C
- Leiterquerschnitt: 0,75 bis 35 mm²
Technische Daten
| Hersteller | Siemens |
| Abschaltcharakteristik | unverzögert |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,75 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,75 - 35 |
| Anzahl der abgesicherten Pole | 1 |
| Artikelnummer | SIEMENS-5SU13567KK10 |
| Auslösecharakteristik | C |
| Bemessungsabschaltvermögen nach EN 61009 | 6 |
| Bemessungsabschaltvermögen nach IEC 60947-2 | 15 |
| Bemessungsfehlerstrom | 0,03 |
| Bemessungsisolationsspannung Ui | 264 |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 |
| Bemessungsspannung | 230 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 |
| Bemessungsstrom | 10 |
| Breite in Teilungseinheiten | 2 |
| EAN-13 | 4001869306797 |
| Einbautiefe | 70 |
| Energiebegrenzungsklasse | 3 |
| Fehlauslöseschutz | Ja |
| Fehlerstrom | 0,03 |
| Fehlerstrom-Typ | A |
| Gewicht | 0,268 kg |
| Mit Verriegelungsvorrichtung | Ja |
| Mitschaltender Neutralleiter | Ja |
| Montageart | DIN-Schiene |
| Polzahl | 2 |
| Polzahl (gesamt) | 2 |
| Schutzart (IP) | IP20 |
| Spannung | 230 |
| Spannungsart | AC |
| Stoßstromfestigkeit | 1 |
| Strom | 10 |
| TE | 2 |
| Umgebungstemperatur während des Betriebs | -25 - 55 |
| Unterputzmontage | Ja |
| Verlustleistung | 1,6 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | 3 |
| WEEE-Nr. | DE23691322 |
