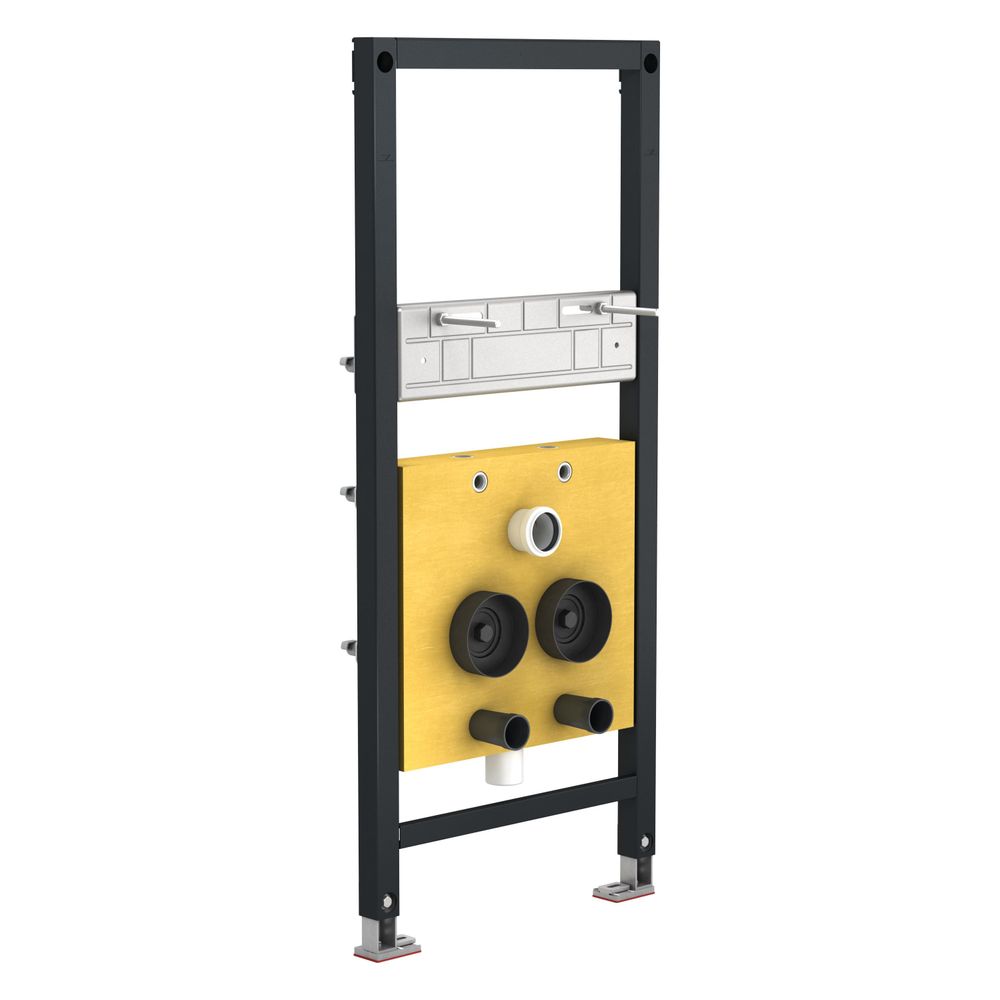

Mepa nextVIT Waschtisch-Element Einlochbatterie, Systembauhöhe 1200mm, Wasserzählerstrecke WZ2, Rotguss

Installieren, kontrollieren, sparen das WC-Element mit integrierter Wasserzählerstrecke.

VERWENDUNGSZWECK
- vormontiertes Montageelement für Waschtisch-Einlochbatterie
- zum Einbau von Messkapseln KOAX G 2
- für Trockenbaumontage
- zur Einzelmontage vor eine Massiv- oder in eine Ständerleichtbauwand
- zur Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand

EIGENSCHAFTEN

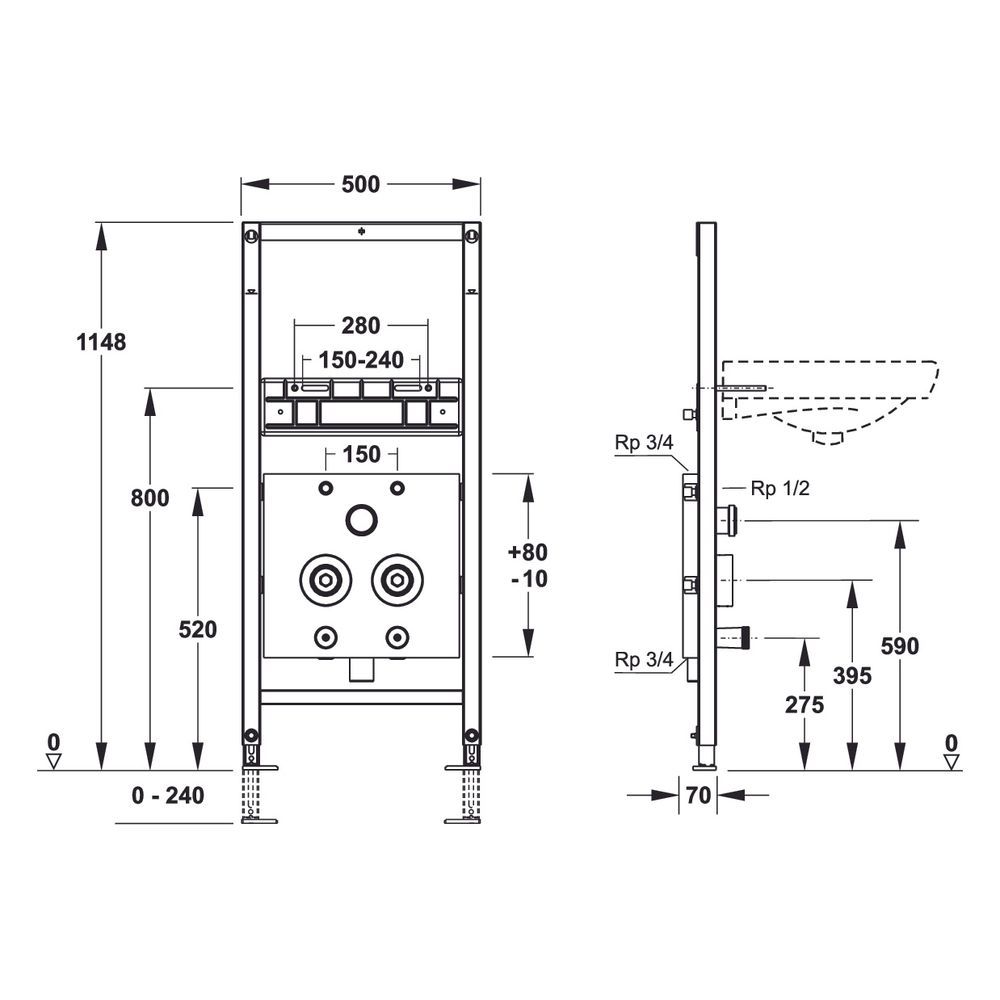

- Systembauhöhe 1200 mm
- selbsttragender Montagerahmen
- geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten
- pulverbeschichteter Profilrahmen
- höhenverstellbare Fußstützen 0-240 mm mit integrierter Rutschhemmung, Fußplatten drehbar, Bohrfehler ausgleichend, Tiefe passend zum Einbau in UW-Profil UW 50 und UW 75 und MEPA-C-Profil
- Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes
- geeignet zur Wandbefestigung mit Stockschrauben M10
- werkzeuglos höhenverstellbare, rutschhemmende Anschlusstraversen für Wasseranschluss und Wasserzählerstrecke, Ablauf, Keramikbefestigung
- Lochabstand Keramikbefestigung 150-240 mm
- Schall- und wärmegedämmte Wasserzählerstrecke Warm/Kalt für vertikale Installation, anschlussfertig vormontiert und dichtgeprüft, bestehend aus:
- einteilig gegossene Wasserzählerstrecke aus Rotguss, Anschlüsse primärseitig G3/4,sekundärseitig G1/2, für gängige UP-Wasserzählerfabrikate KOAX G 2 bis Q3 = 2,5 m/h laut MID, in durchgeschleifter Ausführung zur Einbindung in Reihen- oder Ringleitungen
- Rotguss-Wandanschlüsse verdrehsicher und spannungsfrei gelagert
- Armaturenanschlüsse und Rohrenden mit Schutzstopfen, hygienisch verschlossen
- Isolierkörper aus geschlossenzelligem Polyurethan-Schaum (PUR), Wärmedämmung 100% nach GEG/DIN 1988-200, Wärmeleitfähigkeit Boxkörper 0,037 W/(m x K) bei 40 C, Raumgewicht größer 55 Kg/m, Brandverhalten Baustoffklasse B2 gemäß DIN 4102-1, Klasse E gemäß DIN EN 13501-1

LIEFERUMFANG
- Montage-Set zur Montage in Ständerleichtbauwand
- Wasserzählerstrecke Warm/Kalt, Rotguss, anschlussfertig vormontiert
- RAUPIANO Ablaufbogen DN 50 mit Gummimanschette NW 32/40, mit Bauschutzstopfen
- Bauschutzkappen für Ventile und Wasserzählerunterteile
- 2 Gewindebolzen M10
- Befestigungsmaterial

ZUBEHÖR
- Wandwinkel Einzelmontage EC-Technik (Art.-Nr. 541023)
- Wasserzähler Fertigmontageset UP-Ventil WZ fix (Art.-Nr. 548018)
- Wasserzähler Fertigmontageset UP-Ventil WZ variabel (Art.-Nr. 548019)

- Kein Verwendungshinweis notwendig
