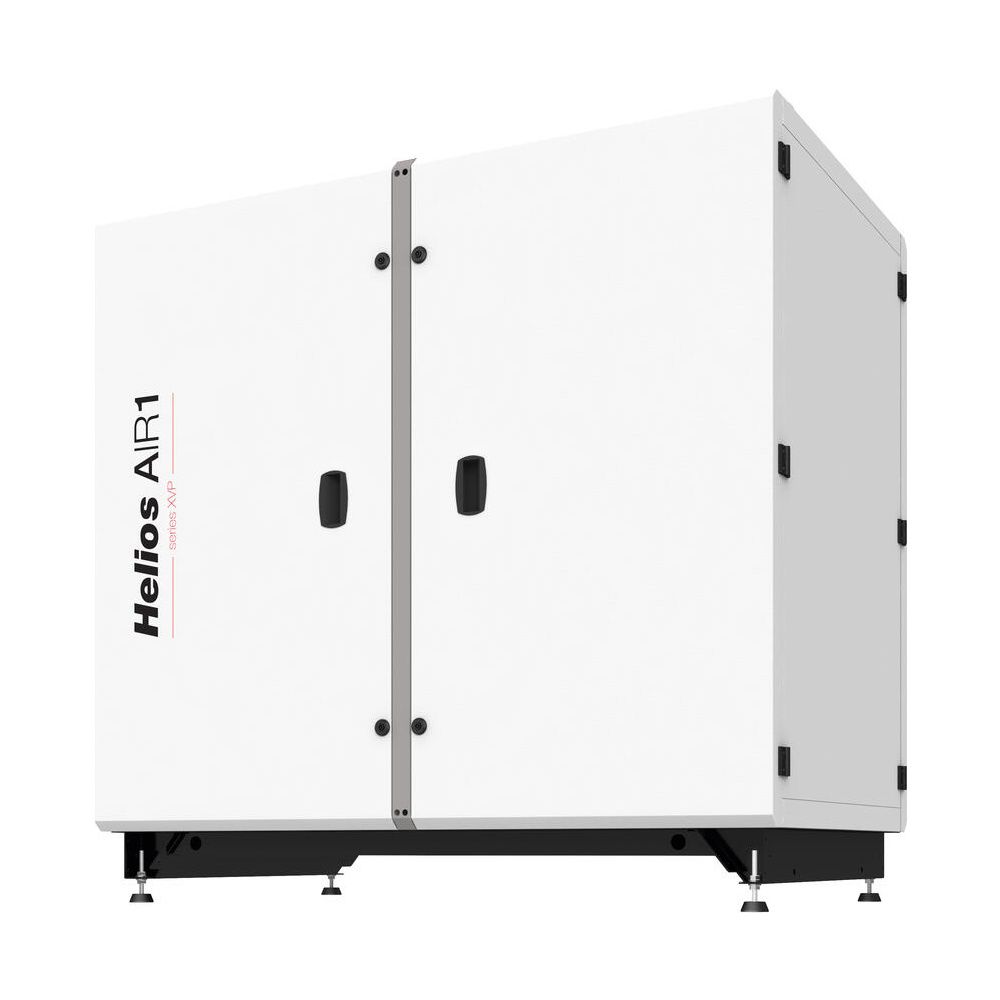

Helios Kompaktlüftungsgerät AIR1 XVP 2500 mit WRG Kreuzgegenstrom-WT, bodenstehend innen, max. 2.400m3/h ERP, 400V

Das Helios AIR1 XVP 2500 Kompaktlüftungsgerät ist für die bodenstehende Innenaufstellung konzipiert und bietet eine Wärmerückgewinnung über einen Kreuzgegenstrom-Wärmetauscher. Die maximale Luftmenge beträgt 2400 m3/h bei einem Druck von 250 Pa; die Regelung ist werksseitig vorverdrahtet und betriebsbereit integriert.

Kompaktlüftungsgerät für die Innenaufstellung

Das Gerät ermöglicht eine universelle Aufstellung mit Außenluftanschluss links oder rechts. Der integrierte Kreuzgegenstrom-Plattenwärmetauscher aus Aluminium erreicht einen Wirkungsgrad von bis zu 90 %. Eine automatische Bypassklappenmechanik unterstützt die freie Kühlung sowie die Kälterückgewinnung im Sommer, während ein modulierender Bypass, eine elektrische Vorheizung oder eine Dysbalance-Regelung den Betrieb bei niedrigen Außentemperaturbereichen sichern.

Gehäuse und Kondensatmanagement

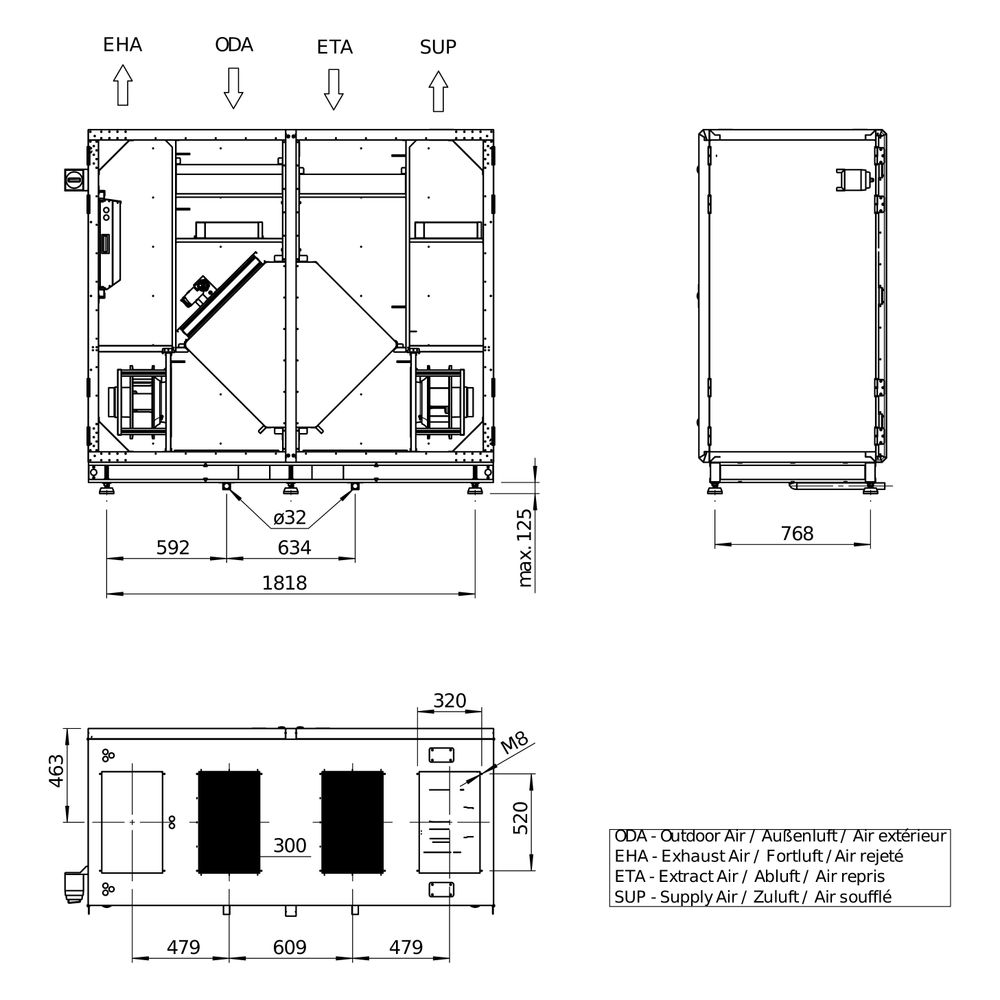

Die doppelwandige Panel-Konstruktion aus Aluzink-Blech minimiert Wärmebrücken und ist allseitig mit 50 mm Mineralwolle gedämmt. Die Außenseite verfügt über eine Korrosionsschutzbeschichtung der Klasse C4. Großzügige Revisionsöffnungen auf beiden Geräteseiten erleichtern die Reinigung und Wartung. Der Kondensatanschluss erfolgt unten am Gerät auf der Fortluft- und Zuluftseite mit DN 32 mm.

Ventilatoren und Regelungsoptionen

Zwei direktangetriebene EC-Motoren der Klasse IE4 treiben das System an und lassen sich stufenlos über ein 0-10V Signal ansteuern. Die integrierte Regelung unterstützt diverse Betriebsarten wie Volumen-konstant CAV, Druckkonstant VAV oder drehzahlkonstantes CRPM. Über digitale und analoge Schnittstellen ist zudem eine Anbindung an die Gebäudeleittechnik via BACnet IP oder Modbus TCP möglich.

Technische Daten

• Max. Luftmenge: 2400 m3/h
• Nennspannung: 400 V
• Wärmetauscher: Kreuzgegenstrom-WT
• Thermischer Wirkungsgrad: bis zu 90 %
• Dämmung: 50 mm Mineralwolle
• Kondensatanschluss: DN 32 mm
• Ventilatormotoren: 2 direktangetriebene EC-Motoren, Klasse IE4
• Gehäuseklasse: T3/TB2/D1

Das Helios AIR1 XVP 2500 verbindet eine Luftleistung von 2400 m3/h mit einer effizienten Wärmerückgewinnung von bis zu 90 % und einer robusten 400V-Auslegung für den dauerhaften Einsatz in Innenräumen.
