Helios Lüftungsgerät AIR1 XH 7000 mit WRG Kreuzgegenstrom-WT, stehend, horizontal, E-VHR, max. 6.300m3/h ERP, 400V

Das Helios AIR1 XH 7000 ist ein stehendes Kompaktlüftungsgerät mit Kreuzgegenstrom-Wärmetauscher zur Wärmerückgewinnung, das für die Innenaufstellung konzipiert ist. Mit einer maximalen Luftmenge von 6300 m3/h bei 400 Pa eignet es sich für den Einsatz in größeren Objekten. Das stehend-horizontale System wird betriebsbereit verdrahtet geliefert und verfügt über ein integriertes elektrisches Vorheizregister zur Frostsicherung.

Wärmerückgewinnung und Gehäuse

Der Aluminium-Kreuzgegenstrom-Plattenwärmetauscher erreicht einen thermischen Ertrag von 85 Prozent und ist mit einer automatischen Bypassklappenmechanik für die freie Kühlung ausgestattet. Das doppelwandige Gehäuse aus Aluzink-Blech besitzt eine 50 mm starke Mineralwollisolierung zur Wärmesicherung und Schalldämmung. Auf beiden Geräteseiten befinden sich großzügige Revisionsöffnungen für Wartungsarbeiten.

Ventilatoren, Filter und Regelung

Zwei direktangetriebene EC-Motoren der Klasse IE4 arbeiten schwingungsgedämpft und lassen sich über ein 0-10 V Signal steuern. Serienmäßig eingebaute Kassettenfilter decken die Filterklassen ePM1 55 Prozent für die Außenluft und ePM10 50 Prozent für die Abluft ab. Die Regelung unterstützt verschiedene Betriebsmodi wie Volumenkonstant CAV und erlaubt die Anbindung an eine Gebäudeleittechnik über BACnet IP oder Modbus TCP.

Technische Daten

• Max. Luftmenge bei 400 Pa: 6300 m3/h
• Thermischer Ertrag: 85 %
• Anschlussspannung: 3x 400 V AC
• Schutzart (IP): IP31

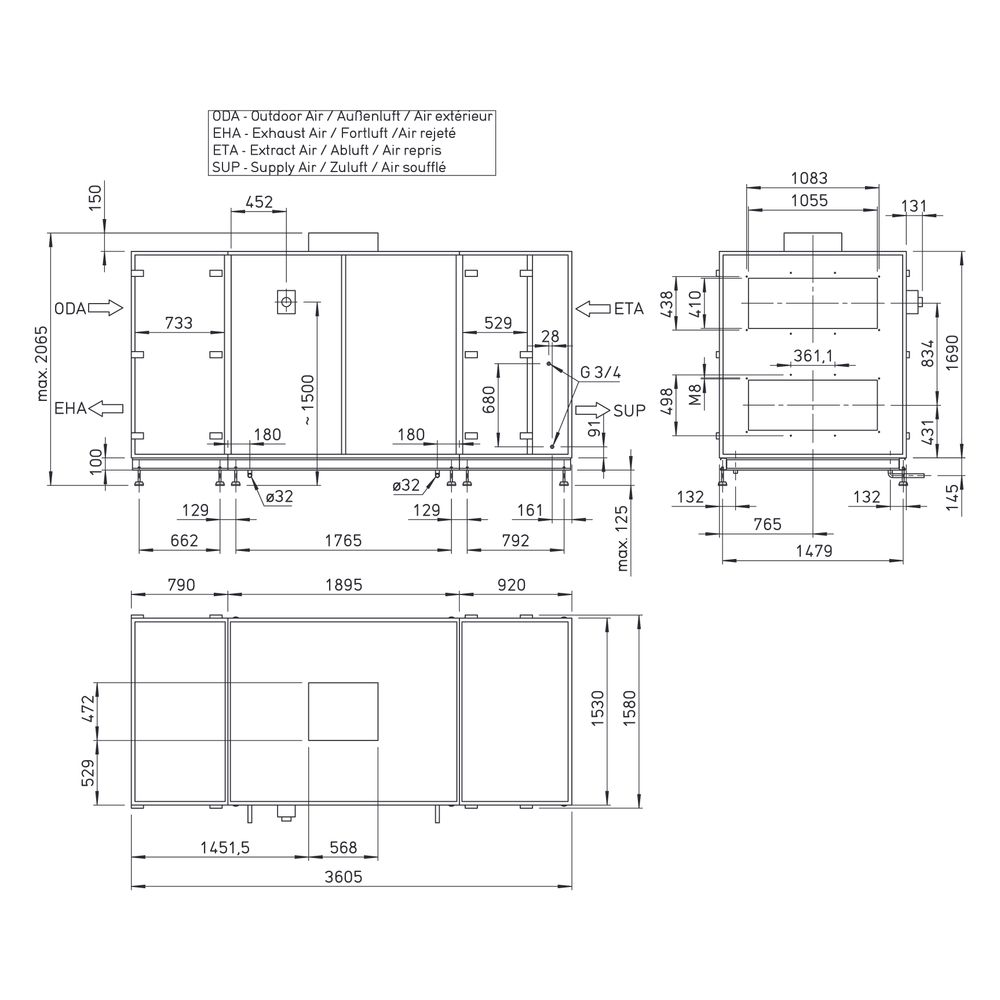

• Länge: 3605 mm
• Baulänge: 1580 mm
• Bauhöhe: 2065 mm
• Nennbreite Kanal Innenanschluss: 1055 mm
• Nennhöhe Kanal Innenanschluss: 410 mm
• Nennbreite Kanal Außenanschluss: 1083 mm

Das Lüftungsgerät verbindet eine Luftleistung von 6300 m3/h mit einer effizienten Wärmerückgewinnung von 85 Prozent. Dank der EC-Ventilator-Technologie und der integrierten Regelung bietet die Anlage eine Lösung für die kontrollierte Belüftung.
