Helios Lüftungsgerät AIR1 XC 1000 R mit WRG Kreuzgegenstrom-WT, E-VHR, Decke, rechte Ausführung, max. 960m3/h ERP, 400V

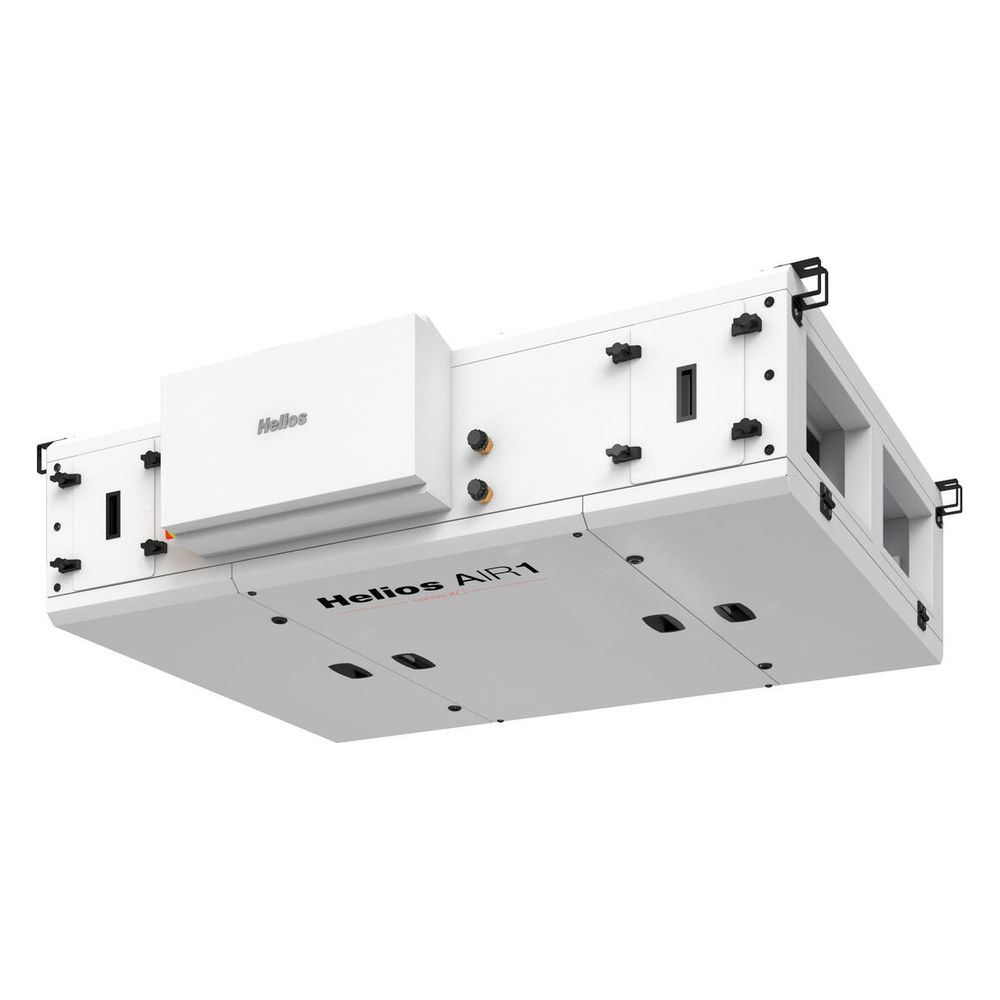

Das Helios AIR1 XC 1000 R Lüftungsgerät ist ein kompaktes System mit Kreuzgegenstrom-Wärmetauscher zur Montage an der Geschossdecke oder in der Zwischendecke von Innenräumen. Die rechte Ausführung erreicht einen maximalen Volumenstrom von 960 m3/h und ist mit einem elektrischen Vorheizregister zur Frostsicherung ausgestattet.

Wärmerückgewinnung und Geräteaufbau

Der Aluminium-Kreuzgegenstrom-Wärmeübertrager erreicht einen thermischen Wirkungsgrad nach EN 308 von bis zu 90 %. Das aus Aluzink-Blech gefertigte Gehäuse verfügt über eine 50 mm Mineralwolle-Isolierung, eine korrosionsbeständige Beschichtung in RAL 7047 (Korrosionsklasse C4) sowie eine verzinkte Innenseite. Revisionsöffnungen an der Geräteunterseite und an der Seite ermöglichen einen einfachen Zugang für Wartungsarbeiten.

Regelung und Ventilatortechnik

Zwei direktangetriebene EC-Motoren der Klasse IE4 sorgen für einen energieeffizienten Betrieb und sind über ein 0-10V Signal stufenlos steuerbar. Die werksseitig verdrahtete Regelung unterstützt verschiedene Betriebsmodi wie Volumenkonstant oder bedarfsgeführte Lüftung über optionale Sensoren. Eine Anbindung an die Gebäudeleittechnik ist via BACnet IP oder Modbus TCP realisierbar.

Technische Daten

• Maximaler Volumenstrom: 960 m3/h
• Spannung: 400 V
• Elektrische Vorheizung: 3,6 kW
• Wirkungsgrad Wärmetauscher: bis zu 90 %
• Gehäuseisolierung: 50 mm Mineralwolle
• Korrosionsschutzklasse: C4
• Außenluftfilter: ePM1 55% (F7)
• Abluftfilter: ePM10 50% (M5)

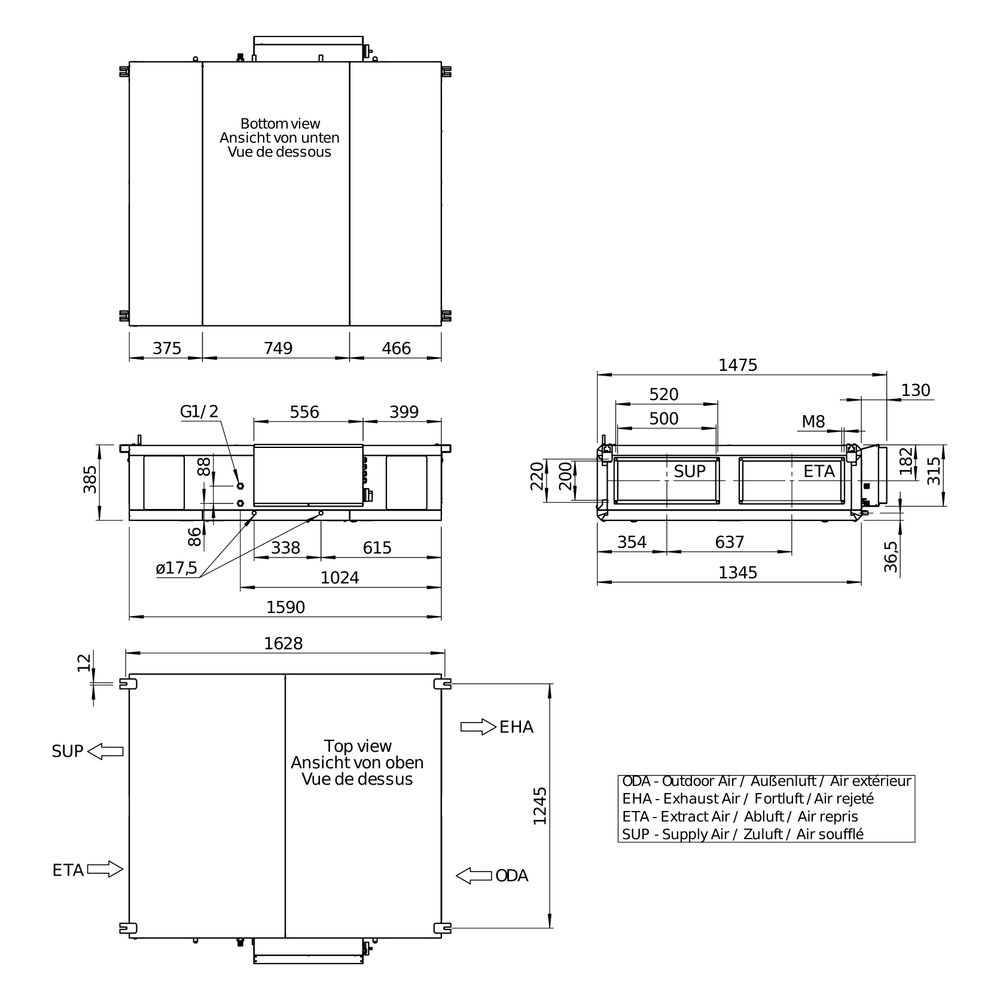

• Kanalanschluss: 500 x 200 mm
• Gewicht: 178 kg

Das Helios AIR1 XC 1000 R kombiniert eine hocheffiziente Wärmerückgewinnung von bis zu 90 %, energiesparende EC-Motoren der Klasse IE4 und einen maximalen Volumenstrom von 960 m3/h für eine bedarfsgerechte und zuverlässige Raumlüftung.
