Beschreibung

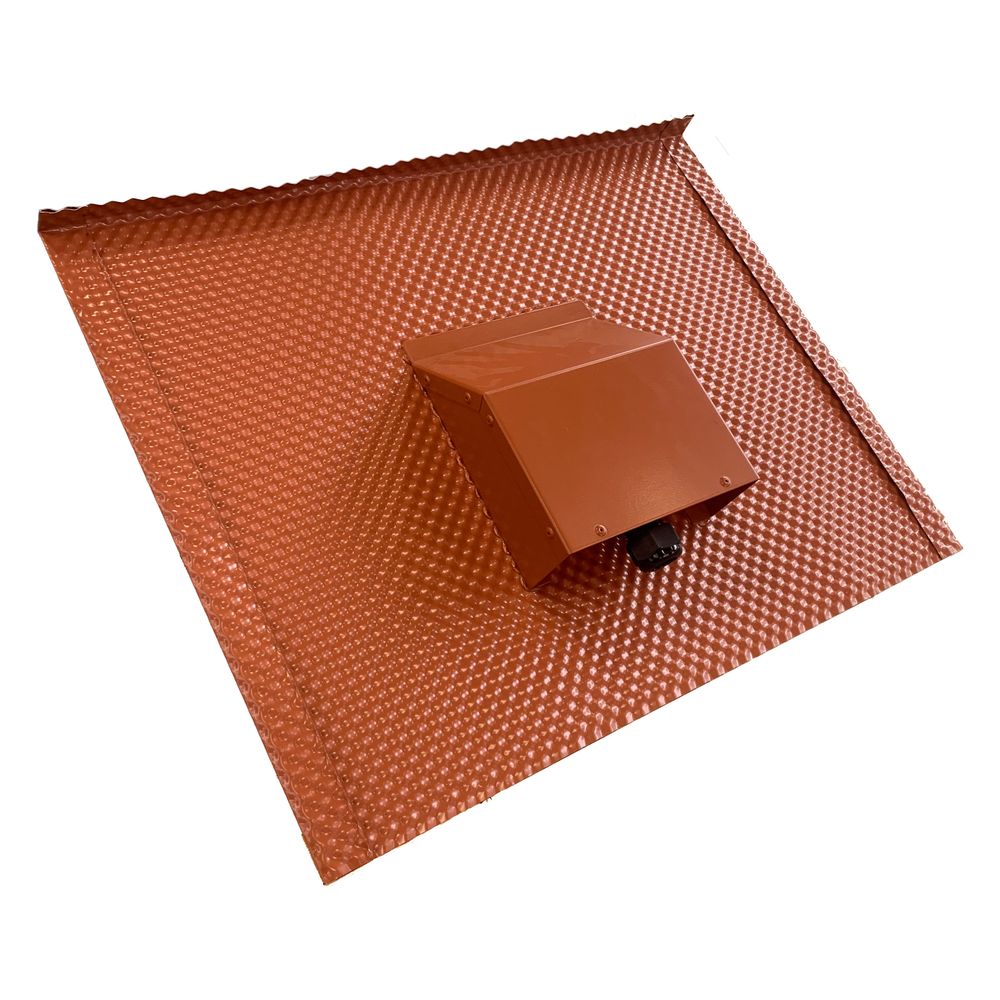

Geba Vent Kabeldurchführung KD-PV für PV, KD-PV, M32, Rot, RAL 8004, 99600R
Diese Kabeldurchführung ermöglicht eine fachgerechte und witterungsbeständige Leitungsführung für Photovoltaikanlagen auf Steildächern. Das vormontierte System zeichnet sich durch eine universelle Anpassbarkeit und eine unauffällige Optik in der Farbe Rot aus. Die robuste Konstruktion sorgt für eine zuverlässige Abdichtung der Dachfläche bei der Installation von bis zu vier Solarkabeln.
Zuverlässige Abdichtung und Montage
Die Basis bildet eine Aluminium-Universalpfanne mit Kalottenstruktur, die beidseitig in RAL 8004 beschichtet ist. Zur sicheren Fixierung auf der oberen Dachlatte dient ein Montageblech. Die Abdichtung zur Dachfläche erfolgt durch Butyl-Klebestreifen im unteren Bereich sowie einen Kehldichtstreifen für den oberen Abschluss. Die flache Steildachhaube schützt die Durchführung effektiv vor Witterungseinflüssen.
Technische Ausführung der Leitungsführung
Das System umfasst eine wasserdichte M32 Kabelverschraubung, die für die Durchführung von bis zu vier Kabeln mit einem maximalen Durchmesser von 7 mm ausgelegt ist. Die Verbindung zum Innenraum wird über ein flexibles PVC-Rohr hergestellt, das eine einfache Anpassung an die baulichen Gegebenheiten vor Ort erlaubt. Die UV-beständige Ausführung unterstützt eine dauerhafte Funktionalität unter wechselnden klimatischen Bedingungen.
Die Kabeldurchführung bietet eine langlebige Lösung für die PV-Installation, die durch die Kombination aus Aluminiumpfanne und flexibler Rohranbindung eine einfache Montage auf Steildächern ermöglicht. Mit einer maximalen Decklänge von 420 mm und der Kapazität für vier Kabel bietet das System eine hohe Flexibilität für verschiedene Dachaufbauten.
Technische Daten
- Farbe: Rot (RAL 8004)
- Kabelkapazität: 4 Kabel
- Max. Kabeldurchmesser: 7 mm
- Anschlussgewinde: M32
- Maße Universalpfanne: 620 x 430 mm
- Maße Steildachhaube: 180 x 195 x 70 mm
- Maße PVC-Flexrohr: EN32 x 550 mm
- Max. Decklänge: 420 mm
Lieferumfang
- 1x Aluminium-Universalpfanne
- 1x Steildachhaube
- 1x M32 Kabelverschraubung
- 1x PVC-Flexrohr
- 1x Montageblech
- 1x Butyl-Klebestreifen
- 1x Kehldichtstreifen
Technische Daten
| Hersteller-Warengruppe | GebaVent |
| Hersteller-Produktgruppe | KD-PV |
| Hersteller-Artikelnummer | 99600R |
| Hersteller | Geba |
| Artikelnummer | GEBA-99600R |
| EAN-13 | 4262410674301 |
| Gewicht | 2,8 kg |
