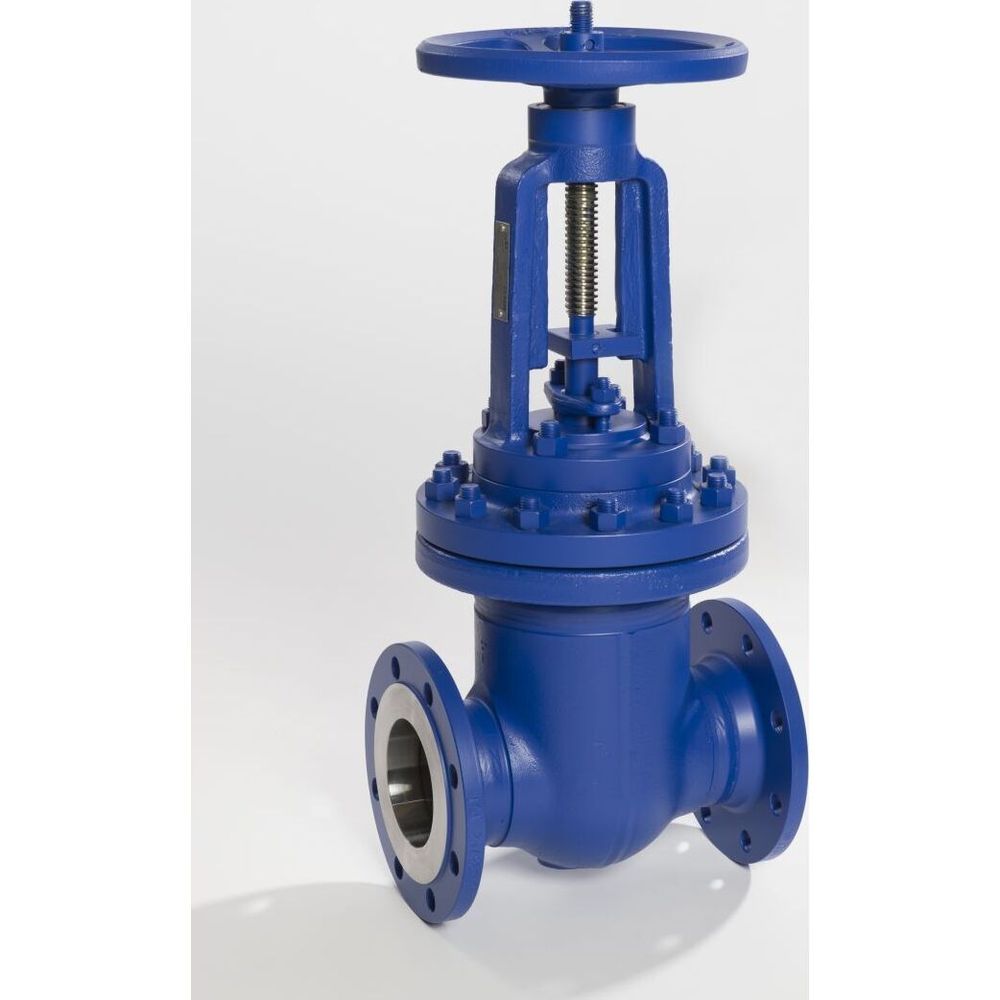

KSB Absperrschieber mit Flanschen Staal 40 AKD, PN 40, DN 80, inklusive Zeugnis 3.1, 48020202

Dieser metallisch dichtende Absperrschieber der Baureihe STAAL 40 AKD von KSB ist für anspruchsvolle industrielle Anwendungen konzipiert. Die robuste Armatur in Durchgangsform verfügt über eine nichtdrehende Spindel sowie bewegliche Keilplatten, die eine präzise Anpassung an die Gehäusesitze ermöglichen. Das Bauteil ist vielseitig in der Verfahrenstechnik, Kraftwerkstechnik sowie in der chemischen und petrochemischen Industrie einsetzbar.

Konstruktion und Materialqualität

Die Armatur zeichnet sich durch ein geschmiedetes Gehäuse aus P 250 GH (1.0460) aus. Die Dichtflächen am Sitz und am Keil sind mit verschleißfestem 17-prozentigem Chromstahl gepanzert, was eine hohe Korrosionsbeständigkeit sicherstellt. Für eine leichtgängige Bedienung sorgt die kugelgelagerte, buntmetallfreie Gewindebuchse. Die Abdichtung erfolgt zuverlässig über eine Stopfbuchspackung und eine Deckeldichtung aus Grafit.

Einsatzbereiche und Sicherheit

Das Modell ist für einen Nenndruck von PN 40 ausgelegt und deckt einen Betriebstemperaturbereich von -10 bis 450 °C ab. Die Konstruktion entspricht der europäischen Druckgeräterichtlinie und ist für den Einsatz in explosionsgefährdeten Bereichen der Gruppe II, Kategorie 2 und 3 zugelassen. Die Baulänge orientiert sich an der Norm EN 558-1/26, was eine einfache Integration in Rohrleitungssysteme unterstützt.

Durch die Kombination aus robuster Bauweise und präziser Dichtungstechnik bietet diese Armatur eine zuverlässige Lösung für Kühlkreisläufe, Kesselspeisungen und industrielle Prozessanlagen. Mit einer Nennweite von DN 80 und der Ausführung mit Flanschanschlüssen ist das Modell für den professionellen Einsatz optimiert. Die Lieferung erfolgt inklusive eines Materialzeugnisses 3.1, welches die Einhaltung der Prüfvorgaben nach dem AD2000-Regelwerk dokumentiert.

Technische Daten

• Nennweite: DN 80
• Nenndruck: PN 40
• Betriebstemperatur: -10 bis 450 °C
• Gehäusewerkstoff: P 250 GH (1.0460)
• Spindelwerkstoff: 1.4021+QT800
• Anschlussart: Flansch
• Gewicht: 38 kg
• Baulänge: EN 558-1/26
