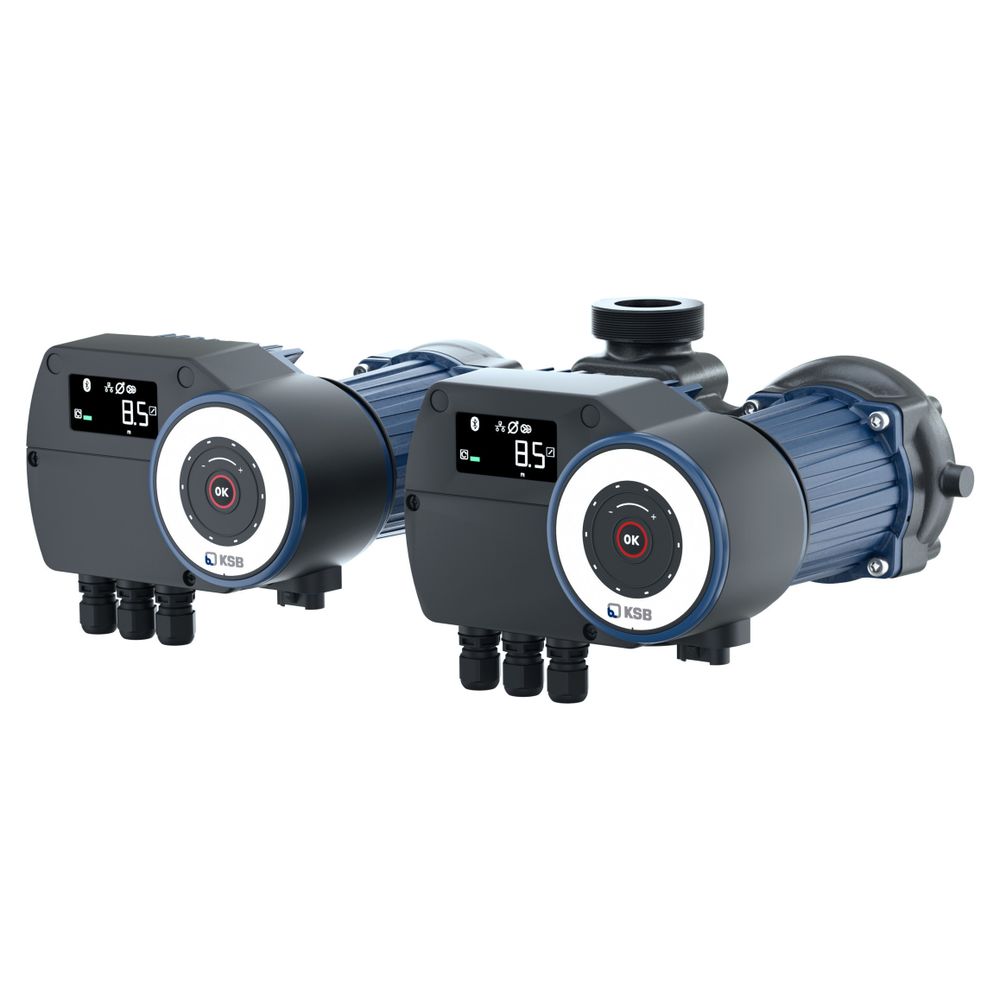

KSB Heizungspumpe Calio Pro Plus Z 30-40 DN 50, PN 6/10/16, geregelt, 1-phasig 230V

Beschreibung:
Wartungsfreie, hocheffiziente Nassläuferpumpe als Zwillingspumpe mit flexibler Konnektivität, blockierstromfester Synchronmotor mit ECM-Technologie, integrierte, stufenlose Differenzdruckregelung.

Einsatz:
Heizungs-/Lüftungs-/Klima-/Wärmerückgewinnungsanlagen, Kühlsysteme, industrielle Umwälzsysteme

Hocheffiziente, wartungsfreie
Nassläuferpumpe als Zwillingspumpe mit
stufenloser Differenzdruckregelung und
langlebigem, permanentmagneterregtem
Synchronmotor. Die Pumpe übertrifft die
aktuellen Energieeffizienzanforderungen
deutlich.
Die integrierte Modbus RTU-Schnittstelle
und optionale Erweiterungsmodule
ermöglichen eine flexible Einbindung in
Gebäudemanagementsysteme. Zwei
konfigurierbare Relais sowie Analog- und
Digitaleingänge bieten vielfältige
Steuerungs- und Überwachungsoptionen.
Die Pumpe ist für die Druckstufen PN 6,
PN 10 und PN 16 ausgelegt.
Zum Lieferumfang gehören eine
zweiteilige Wärmedämmschale gemäß EnEV
und ein KSB-Anschlussstecker bis 400 W.
Die intuitive FlowManager-App
vereinfacht die Inbetriebnahme,
Konfiguration und Überwachung und sorgt
für eine komfortable Bedienung.

Betriebsarten:
- Konstantdruckregelung
- Proportionaldruckregelung
- DynamicControl Mode mit dynamisch
angepasstem Differenzdruck
- Konstante Drehzahl (Boost Mode)
- Konstant-Fördermengenregelung
- Konstanttemperaturregelung

Funktionen:
- Vorgabe der Betriebsart am
Bedienelement
- Vorgabe Differenzdruck-Sollwert in
Meter am Bedienelement oder mittels
externem Analogsignal 0-10 VDC
- Vorgabe Drehzahl-Sollwert (Boost Mode)
am Bedienelement oder mittels externem
Analogsignal 0-10 VDC
- Monitoring und Steuerung der Pumpe von
der Ferne über integrierten Modbus
- Bedieninterface mit integrierten
Symbolen und Display zur Anzeige von
Betriebsart und alternierend von
aufgenommener elektrischer Leistung,
Förderstrom und Förderhöhe
- Anzeige von Fehlercodes im Display und
in der FlowManager App
- Automatischer Absenkbetrieb
aktivierbar oder deaktivierbar
- Automatische Entlüftungsfunktion
aktivierbar
- Softstart mit Anlaufstrombegrenzung
- Deblockierfunktion
- Programmierbarer Funktionslauf
- Doppelpumpenmanagement
- Integrierte Motorschutzfunktionen
- Kennfeldüberwachung durch max/min Flow
Warnungen
- Integrierte
Energie-/Fördermengen-/Wärmemengenerfass
ung

Pumpenintegrierte
Kommunikationsschnittstellen:
- Klemmenpaar für Modbus RTU
Schnittstelle
- Klemmenpaar für externes Analogsignal
0-10 VDC
- Klemmenpaar für externes
Ein-/Ausschalten der Pumpe
- Klemmenpaar für Doppelpumpenbetrieb
- Konfigurierbares Sammelstörmelderelais
(Wechsler)
- Konfigurierbares Betriebsmelderelais
(Wechsler)
- Integrierte Bluetooth LE Schnittstelle
für FlowManager App
- Feldbusschnittstellen durch
Einsteckmodule im Klemmenkasten
(Zubehör)

Betriebsdaten:
Fördermedium: ___________________
Max. Förderstrom: 8 m3/h
Max. Förderhöhe: 4 mWS
Zul. Medientemp. min./max.: -10-110 oC
Max. Betriebsdruck: 16 bar
Umgebungstemperatur: 0-40 oC

Motor/Elektronik
Energieeffizienzindex (EEI): 0.19
Elektromagnetische Verträglichkeit:
Störaussendung: EN 55014-1, EN
61000-3-2, EN 61000-3-3
Störfestigkeit P1 <= 400 W: EN 55014-2

Störfestigkeit P1 > 400 W: EN 55014-2,
EN 61000-6-2
Netzanschluss: 1ph 230 VAC +/- 10 %.
50/60 Hz
Leistungsaufnahme P1: 0.105 kW
Drehzahl min./max.: 3000 1/min
Stromaufnahme max.:
Schutzart: IPX4D

Werkstoffe
Pumpengehäuse: Grauguss KTL-beschichtet
(EN-GJL-200)
Laufrad P1 <= 400 W:
Glasfaserverstärkter Kunststoff
(PSU-GF30)
Laufrad P1 > 400 W: Glasfaserverstärkter
Kunststoff (PPS-GF40)
Pumpenwelle: Edelstahl 1.4034
Lager: Keramik/Kohle

Anschlussmaße:
Pumpenanschluss: G2"
Nenndruck Druck-/Saugstutzen:
Einbaulänge: 180 mm

Gewicht: 13,8 kg

Bestellinformationen:
Fabrikat: KSB
Baureihe: Calio Pro Plus Z
Baugröße: 30-40
Artikelnummer: 29135525
EAN/GTIN: 4031932655750
Materialpreisgruppe: W6

Kein Verwendungshinweis notwendig
