KSB Inlinepumpe EtaLine GG66 PD2E, DN 32-150, Leistung 0,55-11kW, ohne PumpMeter
107 weitere Ausführungen verfügbar
Drehzahl
Leistung
Nennweite
Typ
Beschreibung

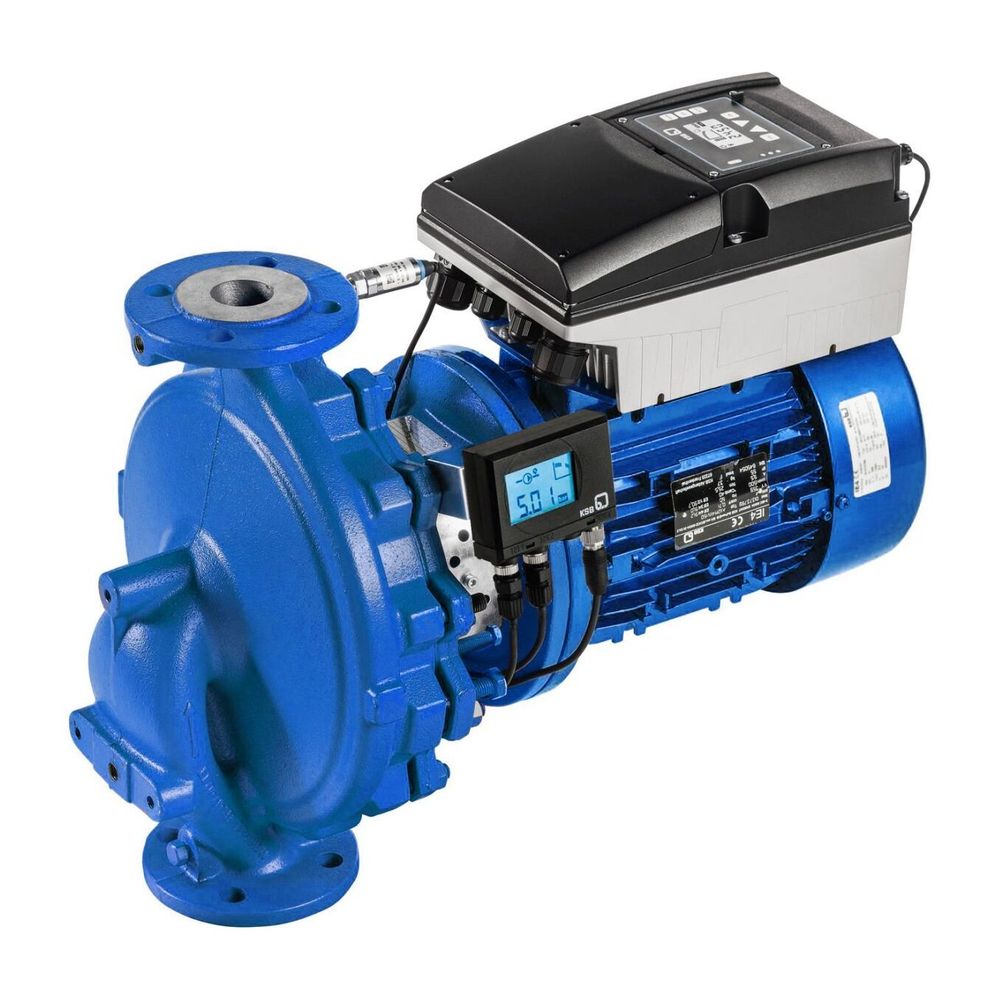

KSB Inlinepumpe EtaLine 065-065-160 GG66 PD2E, 3kW, Drehzahl 1500/min, ohne PumpMeter, Standardkupplung
Beschreibung:
Einstufige Spiralgehäusepumpe in Inline-Ausführung mit magnetfreiem KSB SuPremE-Motor der Effizienzklasse IE4/IE5 und Drehzahlregelsystem PumpDrive, Pumpen- und Motorwelle sind starr verbunden. Mit KSB SuPremE, einem magnetfreien Synchron-Reluktanzmotor (Ausnahme: Motorgrößen 0,55 kW / 0,75 kW mit 1500 1/min sind mit Permanentmagneten ausgeführt) der Effizienzklasse IE4/IE5 gemäß IEC TS 60034-30-2: 2016, für den Betrieb am Drehzahlregelsystem Typ KSB PumpDrive 2 oder KSB PumpDrive 2 Eco ohne Rotorlagegeber. Befestigungspunkte entsprechend EN 50347, Hüllmaße gemäß DIN V 42673 (07-2011). ATEX-Ausführung erhältlich.
Einsatz:
Warmwasserheizungen, Kühlkreisläufe, Klimaanlagen, Wasserversorgungsanlagen, Brauchwasseranlagen, industrielle Umwälzsysteme, Schwimmbadtechnik
Einstufige Spiralgehäusepumpe mit
gegenüberliegenden Saug- und
Druckstutzen in Inline-Bauweise mit
KSB-Normmotor. Pumpen- und Motorwelle
sind starr verbunden. Die Pumpe verfügt
über auswechselbare Spaltringe,
geschlossenes Radialrad mit räumlich
gekrümmten Schaufeln, mit ungekühlter
Gleitringdichtung nach EN 12756, Welle
im Bereich der Wellendichtung mit
auswechselbarer Wellenschutzhülse.
Frequenzumrichter PumpDrive 2 Eco
Selbstkühlender Frequenzumrichter direkt
am Motor montiert. Regelung mittels
integriertem PI-Regler. Regelgrößen sind
Druck, Differenzdruck, Förderstrom,
Temperatur. Anzeige und Änderung aller
Betriebsparameter über Bedieneinheit mit
Grafikdisplay, Sollwertverstellung oder
Steuerung über externes Normsignal oder
über Bedieneinheit möglich.
Schutzfunktion für Antrieb und Pumpe.
Bereits werksseitig auf Pumpe und
Antrieb vorparametriert.
Werkstoffausführung:
Spiralgehäuse: Gusseisen
Laufrad: Gusseisen
Spaltringe: JL/Gusseisen Lamellengraphit
Welle: C45+N
Gleitringdichtung: Q7Q7EGG-Y10 DW026
Fördermedium: ___________________
Mediumtemp.(Dauerbetrieb): -30-110 oC
Betriebstemperatur: ________ oC
Förderstrom: 77,48 m3/h
Förderhöhe: 11,57 m
zul. Pumpenenddruck: bar
Anschluss Saugseite: DN 65
Anschluss Druckseite: DN 65
Nenndruck:
Betriebsspannung: 380 - 480 V
Netzfrequenz: 50/60 Hz
Nennleistung P2: 3 kW
Max. Nennstrom: 8 A
Drehzahl: 1500 1/min
Gewicht: 70,11 kg
Bestellinformationen:
Fabrikat: KSB
Baureihe: Etaline PD
Baugröße: 065-065-160 GG66
Artikelnummer: 48029295
EAN/GTIN: 4031932661584
Materialpreisgruppe: DG
Kein Verwendungshinweis notwendig
Technische Daten
| Hersteller-Warengruppe | 09_Heizungs- und Industriepumpen |
| Hersteller-Serie | Etaline |
| Hersteller-Produktgruppe | Etaline GG66 4polig, Inlinepumpe |
| Hersteller-Artikelnummer | 48029295 |
| Hersteller | KSB |
| Anschluss Auslassseite | Flansch |
| Anschluss Einlassseite | Flansch |
| Anschlussstandard Auslassseite | EN 1092-2 |
| Anschlussstandard Einlassseite | EN 1092-2 |
| Anzahl der Phasen | 3 |
| Art der Drehzahlregelung | stufenlos |
| Artikelnummer | KSB-48029295 |
| Aufgenommene Motorleistung (P1) pro Motor | 3,32 |
| Baugroesse | 065-065-160 GG66 |
| Baureihe | Etaline PD |
| Bemessungsspannung | 380 - 480 |
| Doppelpumpe | nein |
| Drehzahl | 1500 |
| Drehzahlregelung Motor | eingebaut |
| Druckstufe Flanschanschluss Auslassseite | PN 16 |
| Druckstufe Flanschanschluss Einlassseite | PN 16 |
| EAN-13 | 4031932661584 |
| Einbaulänge | 660 |
| Elektrischer Anschluss | Anschlussklemmen |
| Flanschform | rund |
| Frequenz | 50/60 Hz |
| Funkstandard Bluetooth | nein |
| Funkstandard WLAN 80211 | nein |
| Förderhöhe bei Volumenstrom (BEP) | 9,41 |
| Gewicht | 74,11 kg |
| Isolationsklasse nach IEC | F |
| Kommunikation | vorbereitet |
| Max Arbeitsdruck | 16 |
| Max Förderhöhe | 11,57 |
| Max Volumenstrom | 77,48 |
| Mediumtemperatur (Dauerbetrieb) | -30 - 110 |
| Mindesteffizienzindex (MEI) | 0,7 |
| Mit Kommunikationsschnittstelle RS-232 | nein |
| Mit Kommunikationsschnittstelle RS-485 | nein |
| Motor mit verlängerter Achse | nein |
| Motor-Energieeffizienzklasse | IE5 |
| Motorausgangsleistung (P2) | 3 |
| Nenndurchmesser, Anschluss Auslassseite | DN 65 |
| Nenndurchmesser, Anschluss Einlassseite | DN 65 |
| Nennstrom | 8 |
| Normmotor | ja |
| Rohraußendurchmesser, Anschluss Auslassseite | 65 |
| Rohraußendurchmesser, Anschluss Einlassseite | 65 |
| Schutzart (IP) | IP55 |
| Umgebungstemperatur | -30 - 60 |
| Unterstützt Protokoll für BACnet IP | nein |
| Unterstützt Protokoll für BACnet MS/TP | nein |
| Unterstützt Protokoll für CAN/CANOpen | nein |
| Unterstützt Protokoll für EtherNet/IP | nein |
| Unterstützt Protokoll für LON/LONWorks | nein |
| Unterstützt Protokoll für Modbus RTU | nein |
| Unterstützt Protokoll für Modbus TCP | nein |
| Unterstützt Protokoll für PROFIBUS | nein |
| Unterstützt Protokoll für PROFINET IO | nein |
| Volumenstrom (BEP) | 45,9842 |
| Werkstoff des Gebläserads/Laufrads | Gusseisen |
| Werkstoff des Pumpengehäuses | Gusseisen |
| Werkstoffgüte des Pumpengehäuses | Gusseisen GG 25 (GJL-250) |
| Werkstoffgüte Gebläserad/Laufrad | Gusseisen GG 25 (GJL-250) |
| Wst_GLRD | Q7Q7EGG-Y10 DW026 |
| Wst_Spaltring | JL/Gusseisen Lamellengraphit |
| Wst_Welle | C45+N |
| WEEE-Nr. | DE84256873 |
