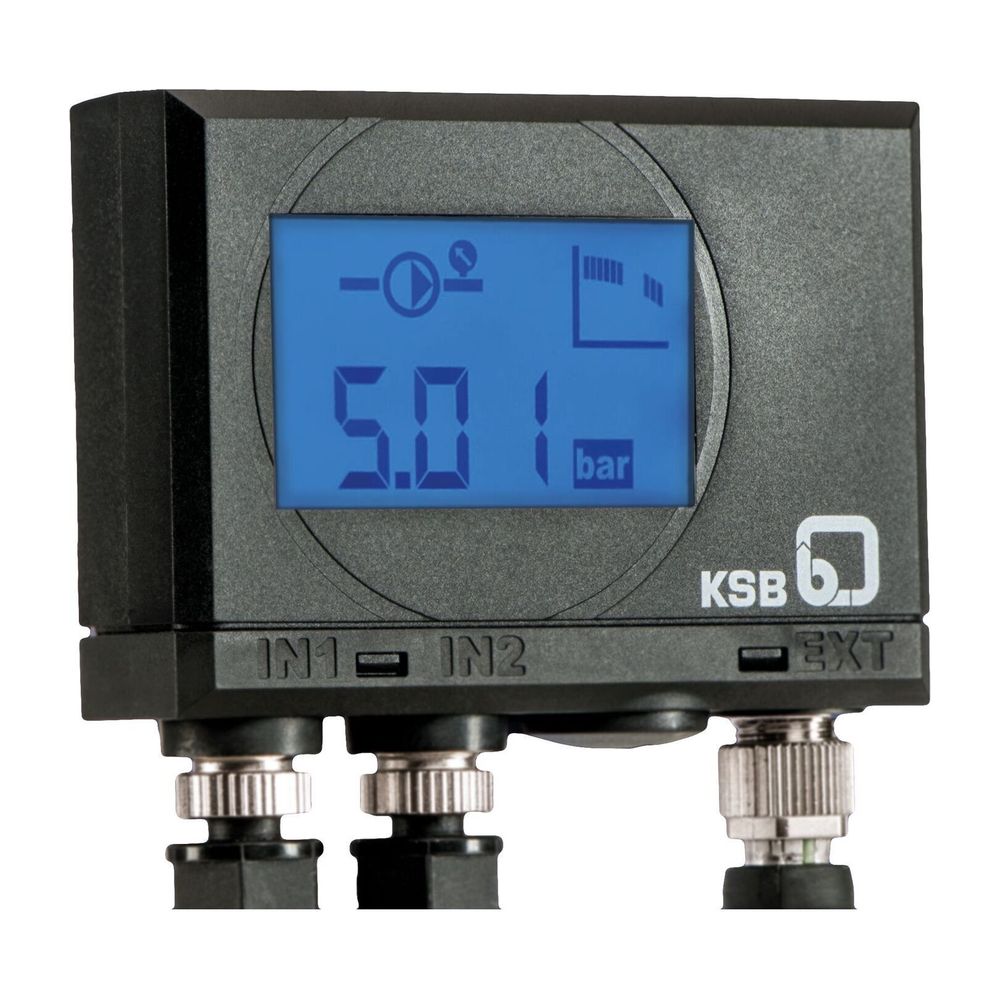

KSB PumpMeter End- und Differenzdruckgeber, Zulauf- und Enddruck, maximal 3/10 bar, 01307650

Dieser intelligente Druckaufnehmer dient der präzisen Überwachung des Betriebszustands von Pumpen. Durch die kontinuierliche Aufzeichnung des Lastprofils ermöglicht das Gerät die Identifikation von Optimierungspotenzialen zur Steigerung der Energieeffizienz und Anlagenverfügbarkeit. Das System eignet sich für vielfältige Anwendungen in der Wasserversorgung, Heizungstechnik sowie in Kühl- und Klimakreisläufen.

Funktionsweise und Überwachung

Das Gerät erfasst mittels zweier integrierter Relativdrucktransmitter den Zulauf- und Enddruck der Pumpe. Die Messwerte und Betriebsdaten werden direkt vor Ort über das integrierte Display angezeigt. Durch die Analyse des Lastprofils unterstützt das System den Anwender dabei, die Betriebsparameter der Pumpe gezielt zu verbessern. Die Anbindung erfolgt unkompliziert über einen M12-Steckverbinder, wodurch das Gerät nach der Montage sofort einsatzbereit ist.

Einsatzbereiche und Kompatibilität

Die robuste Konstruktion mit einem Gehäuse aus Kunststoff und der Schutzart IP65 erlaubt den Einsatz in anspruchsvollen Umgebungen. Das System ist für den Betrieb mit Wasser sowie Glykol ausgelegt und deckt einen Mediumtemperaturbereich von -30 bis 140 °C ab. Es ist für den Einsatz in Wasseraufbereitungs-, Verteilungs- und Transportanlagen sowie in der Kühlschmierstoffverteilung konzipiert. Nicht geeignet ist das Gerät für Gase, Dampf, Luft, Öl oder Ammoniak.

Technische Daten

• Zulaufdruck min.: -1 bar
• Zulaufdruck max.: 3 bar
• Enddruck max.: 10 bar
• Versorgungsspannung: 24 V
• Ausgangssignal: 4 - 20 mA
• Schutzart: IP65
• Mediumtemperatur: -30 bis 140 °C
• Baulänge: 90 mm
• Bauhöhe: 68 mm
• Bautiefe: 27 mm

Durch die Kombination aus intelligenter Sensorik und direkter Vor-Ort-Anzeige bietet dieses System eine zuverlässige Lösung zur Effizienzsteigerung von Pumpen. Mit einem maximalen Enddruck von 10 bar und einem flexiblen Zulaufdruckbereich von -1 bis 3 bar deckt es ein breites Spektrum an Anforderungen ab. Die einfache Integration über den M12-Anschluss und die Eignung für Wasser und Glykol machen es zu einem vielseitigen Werkzeug für die moderne Anlagentechnik.
