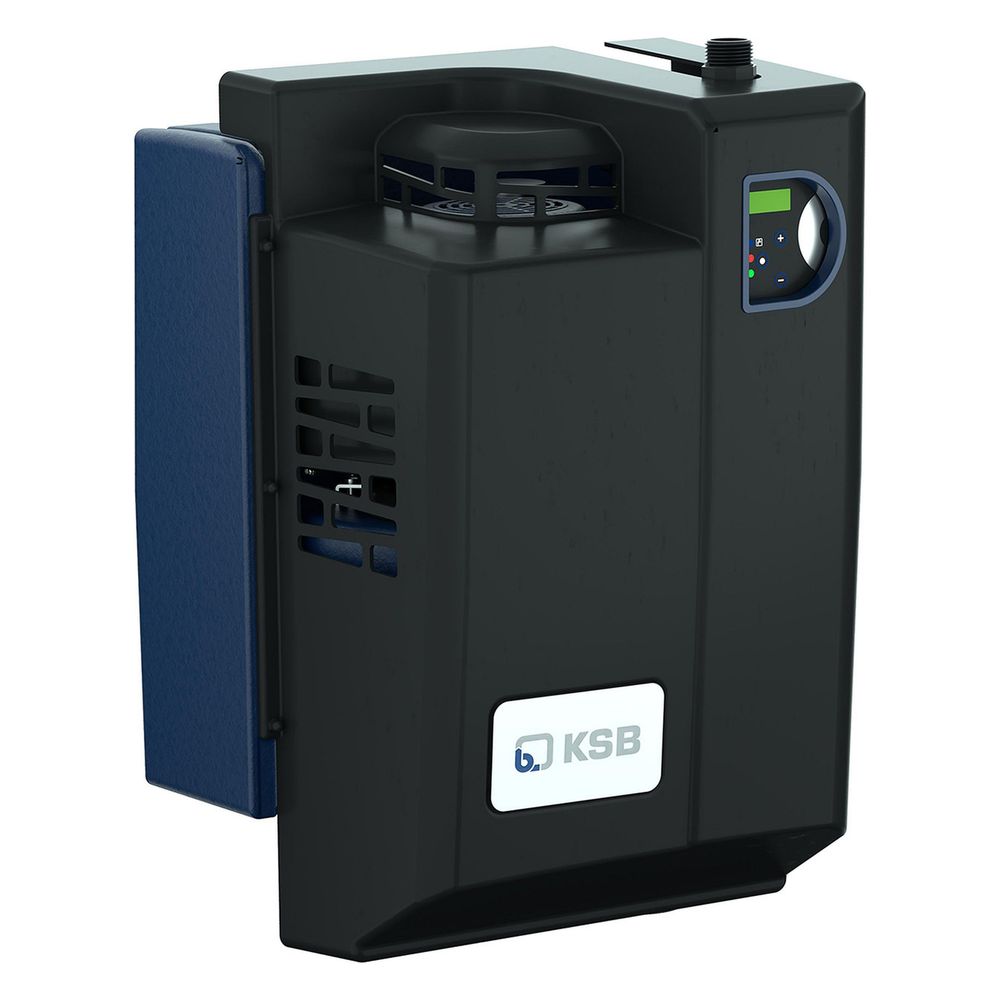

KSB Regenwassernutzungsanlage HyaRain 2 Plus steckerfertig, 29135201

Beschreibung:
Steckerfertige Kompaktregenwassernutzungsanlage im Schutzgehäuse, mit automatischer Trinkwassernachspeisung bei leerer Zisterne, integriertem Trockenlaufschutz, bedarfsorientierter automatischer Steuerung der Pumpe und frei programmierbarer Wasseraustausch des Nachspeisebehälters. Zusätzlich mit analoger Füllstandsmessung in der Zisterne und integriertem Alarmrelais.

Einsatz:
Verwendung bei der Regenwassernutzung und Brauchwassernutzung sowie in Anlagen zur Beregnung und Bewässerung.

Steckerfertige
Kompaktregenwassernutzungsanlage im
Schutzgehäuse, mit automatischer
Trinkwassernachspeisung gemäß EN1717 bei
leerem Regenwasserbehälter,
bedarfsorientierter Steuerung der Pumpe
mit integriertem Trockenlaufschutz und
programmierbarer Wasseraustausch des
Nachspeisebehälters. Zusätzlich mit
analoger Füllstandsmessung in dem
Regenwasserbehälter und integriertem
Alarmrelais.

Ausführung:
Kompaktregenwasseranlage, bestehend aus:
- Energiesparende, mehrstufige,
selbstansaugende Kreiselpumpe
- Förderung von sauberem bis getrübtem
Wasser ohne aggressive, abrasive oder
feste Bestandteile
- Anlagensteuerung, Umschaltung und
Überwachung über Bedieneinheit
- Dreiwege-Motorventil zur automatischen
Umschaltung zwischen Regenwasserbehälter
und Nachspeisebehälter
- Niveausensor mit 3 m elektrischer
Leitung inkl. Anschlusskopf für HyaRain
2 Plus zur Überwachung des Füllstands im
Regenwasserbehälter
- Anschlussmöglichkeit für optionale
Vorpumpe (z. B. AmaDrainer)
- Anschlussmöglichkeit für
Sammelstörmeldung
- Flexible Anschlusskompensatoren PN 10
für Druckseite sowie
Trinkwasseranschluss (Länge ca. 30/40
cm)
- Befestigungssatz für Wandmontage,
bestehend aus Schrauben, Dübeln und
Befestigungswinkel
- Bebilderte
Schnellinstallationsanleitung und
Bohrschablone

Anlagensteuerung:
- Pumpeneinschaltung beim Öffnen eines
Verbrauchers (druckabhängig)
- Pumpenabschaltung, wenn alle
Verbraucher geschlossen sind
(strömungsabhängig)
- Wassermangel- und
Trockenlaufüberwachung
- Reset-Taste

Betriebsarten:
- Automatikbetrieb
- Trinkwasser-Nachspeisung (Handbetrieb)
- Regenwasser-Nachspeisung (Handbetrieb)

Funktionen:
- LED-Anzeige von
Trinkwasser-Nachspeisung oder
Regenwasser-Nachspeisung, Status
Pumpenaggregat, Status 3-Wegeventil
- Anzeige von Betriebsdruck, Betriebsart
und Fehlermeldungen im Display
- Anzeige von Füllstand des
Regenwasserbehälters (mit Prozentangabe)
im Display
- Zeitraum für den Test des
3-Wegeventils anzeigen und ändern
- Zeitraum für den Trinkwasseraustausch
anzeigen und ändern
- Zeitraum für
Regenwasserfilter-Reinigung anzeigen und
zurücksetzen
- Tankform ändern
- Tankhöhe ändern
- Schaltpegel des Tanks ändern
- Fehlermeldungen anzeigen und löschen
- Sammelstörmeldung aktivieren /
deaktivieren
- Einschaltdruck ändern
- Zeitverzögerung für
Trockenlauf-Fehlermeldung ändern
- Zeitabstand der Anlaufversuche nach
Trockenlauf ändern
- Anzahl der Anlaufversuche nach
Trockenlauf ändern
- Funktionslauf aktivieren /
deaktivieren
- Messbereich Niveausensor ändern

Betriebsdaten der Anlage:
Volumen des Nachspeisebehälters: 13 l
Anlagenenddruck pd: bis 6 bar
Vordruck Pumpe pvor (optional): bis 1
bar
Nachspeisedruck Trinkwasser: bis 4 bar

Max. Nachspeisemenge Trinkwasser bei 4
bar: ca. 1 l/s
Einschaltdruck Pumpe: 2,5 bar
Schutzart der Anlage: IP 31
Max. Geräuschpegel: 59 dB
Länge Anschlusskabel: 1,5 m
Netzstecker: Schuko Typ E+F

Pumpe:
Fördermedium: Regenwasser, Brauchwasser
Förderstrom: bis 3,6 m3/h
Förderstrom: 1 l/s
Förderhöhe: bis 45 m
Saughöhe Hs: bis 7 mWS
Max. zulässige Temperatur des
Fördermediums: von 2 bis 35 Grad C
Maximaler Betriebsdruck: 6 bar

Antrieb:
Nennspannung: 230 V
Nennfrequenz: 50 Hz
Bemessungsleistung P1: 0,81 kW
Nennstrom: 3,7 A

Werkstoffe:
Pumpengehäuse: Edelstahl
Druckdeckel: Grauguss,
antikorrosionsbeschichtet
Stufengehäuse: Noryl
Laufrad: Noryl
Pumpenwelle: Edelstahl
Motorgehäuse: Aluminium
Wellendichtung: Kohle/Keramik
Nachspeisebehälter: PE-LLD
3-Wegeventil: Messing
Verrohrung: Kunststoff/Messing (mit KTW
Zulassung)
Schwimmerventil: Kunststoff/nicht
rostender Stahl (mit KTW Zulassung)

Abmessungen und Anschlüsse:
Abmessungen HyaRain 2 Plus (L x B x H):
410 mm x 360 mm x 653 mm
Zulaufseitiger Anschluss: R 1 Zoll
Regenwasserzulauf / R 3/4 Zoll
Trinkwasserzulauf
Druckseitiger Anschluss: R 1 Zoll
Überlaufanschluss DN 75

Bestellinformationen:
Gewicht netto ca.: 23,9 kg
Fabrikat: KSB
Baureihe: HyaRain 2 Plus
Artikelnummer: 29135201
EAN/GTIN: 4031932666374
Materialpreisgruppe: 43

Zubehör:
- Saugschlauch-Set, inkl. Verschraubung
G 1 1/4 und Reduzierstück G 1 1/4 x 1,
Länge 7 m
- Fußventil mit Saugkorb und
federverstärktem Rückschlagventil
- Fußventil mit Feinfilter passend zu
Saugschlauch
- Verschraubung passend zu Saugschlauch
- Schwimmer für Saugschlauch-Set,
Durchm. 150 mm
- Schwimmende Entnahmearmatur mit
Feinfilter (Länge 2 m)
- Druckbehälter (Membrandruckbehälter),
8 l
- Alarmschaltgerät für Wasserwarnung
