KSB Inlinepumpe Movitec VS, Leistung 0,37-11kW, Ovalflansch
137 weitere Ausführungen verfügbar
Anzahl Stufen
Baugröße
Leistung
Spannung
Beschreibung

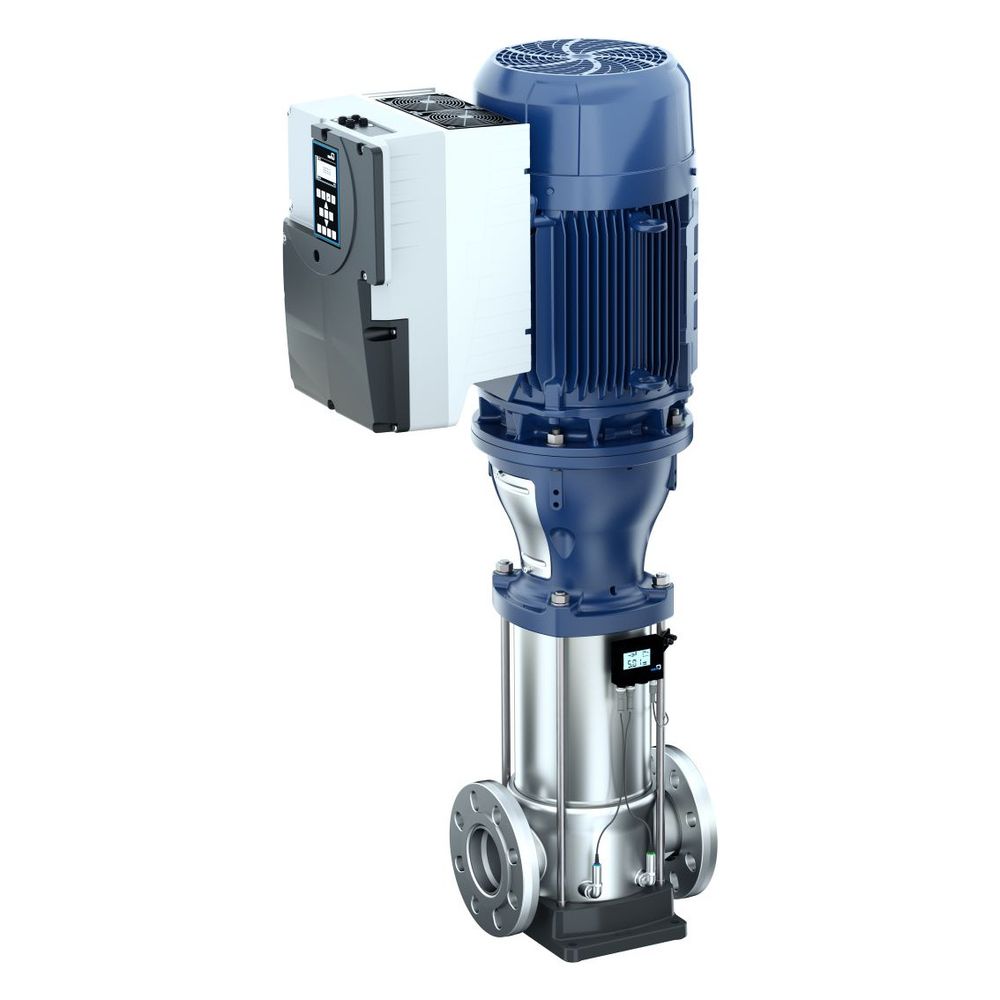

KSB Inlinepumpe Movitec VS 04/11 B PD2E, 2-polig, 2,20kW, 400/690V, IE4, Ovalflansch
Die Movitec Serie der vertikalen Hochdruck-Kreiselpumpe von KSB umfasst mehrstufige Inline-Pumpe in Gliederbauweise, die für effiziente Umwälz- und Druckerhöhungsaufgaben konzipiert sind. Je nach Ausführung ist sie mit einem hocheffizienten Synchron-Reluktanzmotor der Klasse IE5 und dem integrierten Frequenzumrichter PumpDrive 2 für eine präzise, stufenlose Drehzahlregelung ausgestattet, oder mit einem konventionellen Drehstrommotor unterschiedlicher Effizienzklassen. Das System eignet sich für vielfältige Anwendungen in der Wasseraufbereitung, Beregnung sowie in Kesselspeise- und Kühlwassersystemen.
Intelligente Regelung und Antriebstechnik
Bei den mit PumpDrive ausgestatteten Ausführungen erlaubt der direkt am Motor montierte Frequenzumrichter eine bedarfsgerechte Steuerung über einen integrierten PI-Regler. Betriebsparameter wie Druck, Differenzdruck, Förderstrom oder Temperatur lassen sich über eine Bedieneinheit mit Grafikdisplay anpassen. Die Pumpe unterstützt diverse Kommunikationsprotokolle wie Modbus RTU, BACnet MS/TP und LON, was eine Einbindung in moderne Leittechnik ermöglicht. Ein Trockenlaufschutz sowie Schutzfunktionen für Antrieb und Pumpe sind werksseitig vorparametriert.
Robuste Konstruktion
Die Pumpe zeichnet sich durch eine langlebige Materialwahl aus, bei der das Pumpengehäuse sowie das Laufrad aus rostfreiem Stahl gefertigt sind. Die Inline-Ausführung mit gegenüberliegenden Saug- und Druckstutzen gleicher Nennweite vereinfacht die Installation in Rohrleitungssysteme. Die kompakte Blockbauweise und die Befestigungspunkte nach EN 50347 ermöglichen eine einfache Montage auf dem Fundament. Je nach Baugröße erfolgt der Anschluss über Rund- oder Ovalflansch.
Die Kombination aus Edelstahlkomponenten und moderner Antriebstechnologie macht diese Pumpe zu einer zuverlässigen Wahl für anspruchsvolle Umwälzprozesse. Die flexible Anbindung über diverse Schnittstellen und die Auslegung für einen Betriebsdruck von bis zu 16 bar sichern eine dauerhafte Betriebssicherheit in unterschiedlichsten Einsatzszenarien.
Technische Daten
- Max. Arbeitsdruck: 16 bar
- Norm: EN 50347
Technische Daten
| Hersteller-Warengruppe | 08_Mehrstufige/selbstansaugende Pumpen |
| Hersteller-Serie | Movitec PumpDrive |
| Hersteller-Produktgruppe | Movitec VS, Hochdruck-Inline-Pumpe |
| Hersteller-Artikelnummer | 48021335 |
| Hersteller | KSB |
| Anschluss Auslassseite | Innengewinde zylindrisch (BSPP) |
| Anschluss Einlassseite | Innengewinde zylindrisch (BSPP) |
| Anschlussstandard Auslassseite | ISO 228-1 |
| Anschlussstandard Einlassseite | ISO 228-1 |
| Anzahl der Phasen | 3 |
| AnzStufen | 11 |
| Art der Drehzahlregelung | stufenlos |
| Artikelnummer | KSB-48021335 |
| Ausführung | vertikal |
| Baugroesse | 04/11 B PD2E |
| Baureihe | Movitec VS |
| Bemessungsspannung | 400 |
| Drehzahl | 2900 |
| Drehzahlregelung Motor | extern (enthalten) |
| Druckstufe Flanschanschluss Auslassseite | PN 16 |
| Druckstufe Flanschanschluss Einlassseite | PN 16 |
| EAN-13 | 4031932561129 |
| Einbaulänge | 160 |
| Elektrischer Anschluss | Anschlussklemmen |
| Explosionsgeschützt | nein |
| Flanschform | oval |
| FlanschFrm | Ovalflansch |
| Frequenz | 50 Hz |
| Funkstandard 2G | nein |
| Funkstandard 3G | nein |
| Funkstandard 4G | nein |
| Funkstandard 5G | nein |
| Funkstandard Bluetooth | ja |
| Funkstandard UMTS | nein |
| Funkstandard WLAN 80211 | nein |
| Förderhöhe bei Volumenstrom (BEP) | 784,52 |
| Gewicht | 38,66 |
| Gewicht | 40,426 kg |
| GLRD | 55 |
| Isolationsklasse nach IEC | F |
| Kommunikation | vorbereitet |
| Max Arbeitsdruck | 16 |
| Max Förderhöhe | 97,9 |
| Max Volumenstrom | 6,5 |
| Mediumtemperatur (Dauerbetrieb) | -20 - 120 |
| Mindesteffizienzindex (MEI) | 0,7 |
| Mit Kommunikationsschnittstelle RS-232 | nein |
| Mit Kommunikationsschnittstelle RS-485 | nein |
| Mit Trockenlaufschutz | ja |
| Motor mit verlängerter Achse | nein |
| Motor-Energieeffizienzklasse | IE5 |
| Motorausgangsleistung (P2) | 1,62 |
| Nenndurchmesser, Anschluss Auslassseite | 1 Zoll (25) |
| Nenndurchmesser, Anschluss Einlassseite | 1 Zoll (25) |
| Nennstrom | 5,6 |
| Normmotor | ja |
| Potentialfreier Schaltkontakt | ja |
| Pumpenhöhe | 783 |
| Schnittstelle Impulszähler (Pulse counter) | nein |
| Schnittstelle PT100 / PT1000 / PTC | ja |
| Schnittstelle Pulse Width Modulation (PWM) | nein |
| Schnittstellensignal 0-10 V / 2-10 V | ja |
| Schnittstellensignal 0-20 mA / 4-20 mA | ja |
| Schutzart (IP) | IP40 |
| Selbstansaugend | nein |
| Umgebungstemperatur | 0 - 40 |
| Unterstützt Protokoll für BACnet IP | nein |
| Unterstützt Protokoll für BACnet MS/TP | ja |
| Unterstützt Protokoll für CAN/CANOpen | nein |
| Unterstützt Protokoll für EtherNet/IP | nein |
| Unterstützt Protokoll für KNX | nein |
| Unterstützt Protokoll für LIN Bus | nein |
| Unterstützt Protokoll für LON/LONWorks | ja |
| Unterstützt Protokoll für Modbus RTU | ja |
| Unterstützt Protokoll für Modbus TCP | nein |
| Unterstützt Protokoll für PROFIBUS | ja |
| Volumenstrom (BEP) | 3,94 |
| Werkstoff des Anschlusses | rostfreier Stahl |
| Werkstoff des Gebläserads/Laufrads | rostfreier Stahl |
| Werkstoff des Pumpengehäuses | rostfreier Stahl |
| Werkstoffgüte Anschluss | Edelstahl 316 (1.4401) |
| Werkstoffgüte des Pumpengehäuses | Edelstahl 316 (1.4408) |
| Wst_AntrLat | EN-GJL-250 |
| Wst_GLRD | B Q7 V GG |
| Wst_PpMntl | 1,4404 |
| Wst_Welle | 1,4401 |
| WEEE-Nr. | DE84256873 |
