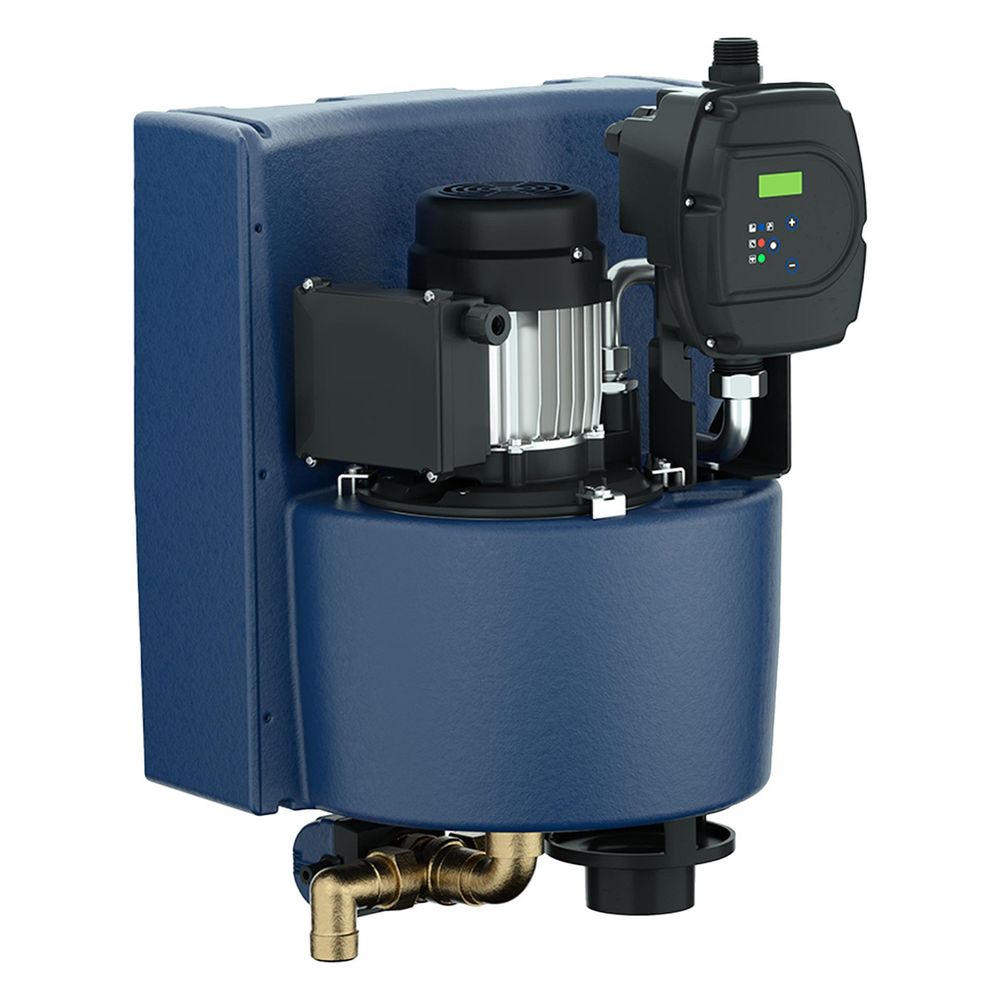

KSB Regenwassernutzungsanlage HyaRain 2 steckerfertig, 29135200

Beschreibung:
Einfache, steckerfertige Kompaktregenwassernutzungsanlage mit automatischer Trinkwassernachspeisung bei leerer Zisterne, integriertem Trockenlaufschutz, bedarfsorientierter automatischer Steuerung der Pumpe und frei programmierbarer Wasseraustausch des Nachspeisebehälters.

Einsatz:
Verwendung bei der Regenwassernutzung und Brauchwassernutzung sowie in Anlagen der Beregnung und Bewässerung.

Einfache, steckerfertige
Kompaktregenwasseranlage mit
automatischer Trinkwassernachspeisung
gemäß EN1717 bei leerem
Regenwasserbehälter, bedarfsorientierter
Steuerung der Pumpe mit integriertem
Trockenlaufschutz und programmierbarer
Wasseraustausch des Nachspeisebehälters.

Ausführung:
Kompaktregenwasseranlage, bestehend aus:
- Energiesparende, mehrstufige,
selbstansaugende Kreiselpumpe
- Förderung von sauberem bis getrübtem
Wasser ohne aggressive, abrasive oder
feste Bestandteile
- Anlagensteuerung, Umschaltung und
Überwachung über Bedieneinheit
- Dreiwege-Motorventil zur automatischen
Umschaltung zwischen Regenwasserbehälter
und Nachspeisebehälter
- Schwimmerschalter für HyaRain 2 mit 20
m elektrischer Leitung zur Überwachung
des Füllstands im Regenwasserbehälter
- Anschlussmöglichkeit für optionale
Vorpumpe (z. B. AmaDrainer)
- Flexible Anschlusskompensatoren PN 10
für Druckseite sowie
Trinkwasseranschluss (Länge ca. 30/40
cm)
- Befestigungssatz für Wandmontage,
bestehend aus Schrauben, Dübeln und
Befestigungswinkel
- Bebilderte
Schnellinstallationsanleitung und
Bohrschablone

Anlagensteuerung:
- Pumpeneinschaltung beim Öffnen eines
Verbrauchers (druckabhängig)
- Pumpenabschaltung, wenn alle
Verbraucher geschlossen sind
(strömungsabhängig)
- Wassermangel- und
Trockenlaufüberwachung
- Reset-Taste

Betriebsarten:
- Automatikbetrieb
- Trinkwasser-Nachspeisung (Handbetrieb)
- Regenwasser-Nachspeisung (Handbetrieb)

Funktionen:
- LED-Anzeige von
Trinkwasser-Nachspeisung oder
Regenwasser-Nachspeisung, Status
Pumpenaggregat, Status 3-Wegeventil
- Anzeige von Betriebsdruck, Betriebsart
und Fehlermeldungen im Display
- Anzeige von Füllstand des
Regenwasserbehälters (leer/voll) im
Display
- Zeitraum für den Test des
3-Wegeventils anzeigen und ändern
- Zeitraum für den Trinkwasseraustausch
anzeigen und ändern
- Zeitraum für
Regenwasserfilter-Reinigung anzeigen und
zurücksetzen
- Fehlermeldungen anzeigen und löschen
- Wirksinn für Schwimmerschalter ändern
- Einschaltdruck ändern
- Zeitverzögerung für
Trockenlauf-Fehlermeldung ändern
- Zeitabstand der Anlaufversuche nach
Trockenlauf ändern
- Anzahl der Anlaufversuche nach
Trockenlauf ändern
- Funktionslauf aktivieren /
deaktivieren

Betriebsdaten der Anlage:
Volumen des Nachspeisebehälters: 13 l
Anlagenenddruck pd: bis 6 bar
Vordruck Pumpe pvor (optional): bis 1
bar
Nachspeisedruck Trinkwasser: bis 4 bar
Max. Nachspeisemenge Trinkwasser bei 4
bar: ca. 1 l/s
Einschaltdruck Pumpe: 2,5 bar
Schutzart der Anlage: IP 31
Max. Geräuschpegel: 59 dB
Länge Anschlusskabel: 1,5 m
Netzstecker: Schuko Typ E+F

Pumpe:
Fördermedium: Regenwasser, Brauchwasser
Förderstrom: bis 3,6 m3/h
Förderstrom: 1 l/s

Förderhöhe: bis 45 m
Saughöhe Hs: bis 7 mWS
Max. zulässige Temperatur des
Fördermediums: von 2 bis 35 Grad C
Maximaler Betriebsdruck: 6 bar

Antrieb:
Nennspannung: 230 V
Nennfrequenz: 50 Hz
Bemessungsleistung P1: 0,81 kW
Nennstrom: 3,7 A

Werkstoffe:
Pumpengehäuse: Edelstahl
Druckdeckel: Grauguss,
antikorrosionsbeschichtet
Stufengehäuse: Noryl
Laufrad: Noryl
Pumpenwelle: Edelstahl
Motorgehäuse: Aluminium
Wellendichtung: Kohle/Keramik
Nachspeisebehälter: PE-LLD
3-Wegeventil: Messing
Verrohrung: Kunststoff/Messing (mit KTW
Zulassung)
Schwimmerventil: Kunststoff/nicht
rostender Stahl (mit KTW Zulassung)

Abmessungen und Anschlüsse:
Abmessungen HyaRain 2 (L x B x H): 410
mm x 343 mm x 653 mm
Zulaufseitiger Anschluss: R 1 Zoll
Regenwasserzulauf / R 3/4 Zoll
Trinkwasserzulauf
Druckseitiger Anschluss: R 1 Zoll
Überlaufanschluss DN 75

Bestellinformationen:
Gewicht netto ca.: 24 kg
Fabrikat: KSB
Baureihe: HyaRain 2
Artikelnummer: 29135200
EAN/GTIN: 4031932666381
Materialpreisgruppe: 43

Zubehör:
- Saugschlauch-Set, inkl. Verschraubung
G 1 1/4 und Reduzierstück G 1 1/4 x 1,
Länge 7 m
- Fußventil mit Saugkorb und
federverstärktem Rückschlagventil
- Fußventil mit Feinfilter passend zu
Saugschlauch
- Verschraubung passend zu Saugschlauch
- Schwimmer für Saugschlauch-Set,
Durchm. 150 mm
- Schwimmende Entnahmearmatur mit
Feinfilter (Länge 2 m)
- Druckbehälter (Membrandruckbehälter),
8 l
- Alarmschaltgerät für Wasserwarnung

Kein Verwendungshinweis notwendig
