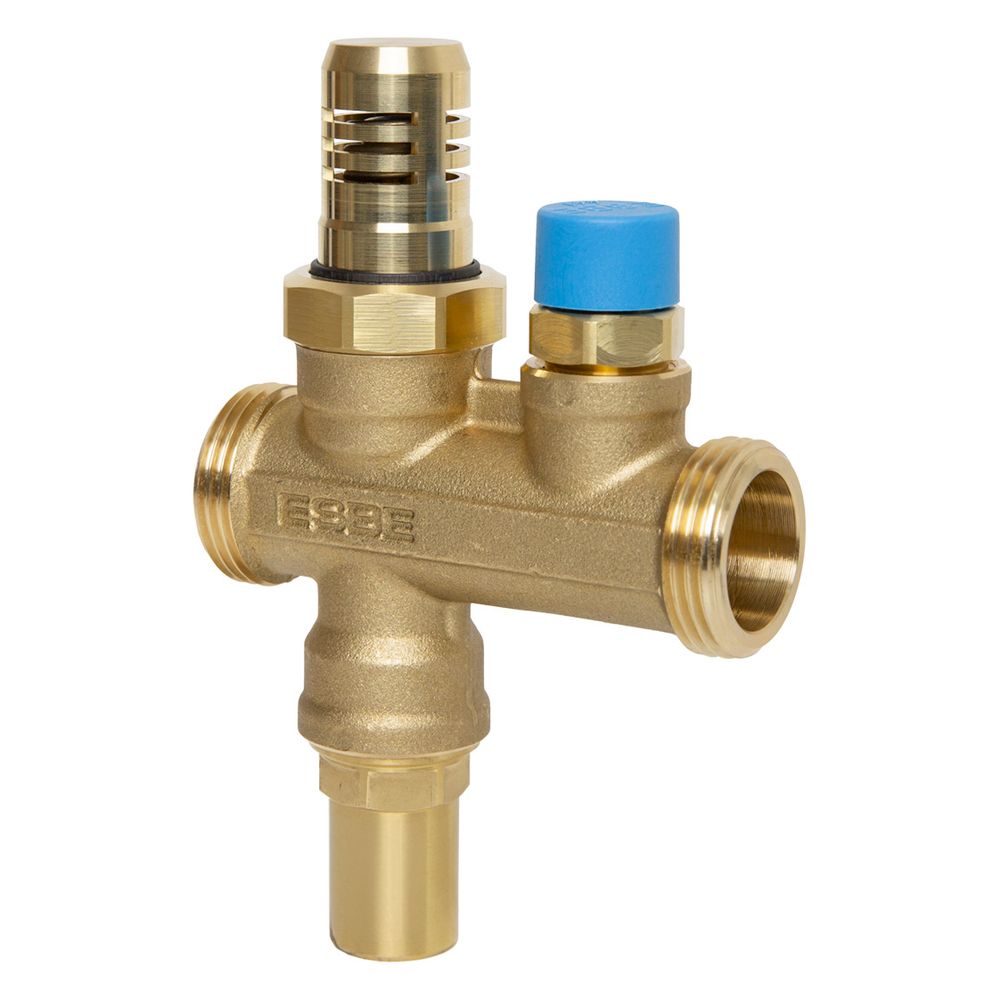

Esbe Frostschutzventil VTN202 Öffnungstemperatur 3 Grad mit Umgebungstemperatursensor unter 6 Grad, DN 25, PN 10, G 1" AG

Das Frostschutzventil der Serie VTN202 von ESBE dient der Absicherung von Monoblock-Wärmepumpenanlagen gegen Frostschäden. Es reguliert den Wasserablass basierend auf der Medientemperatur und einer zusätzlichen Überwachung der Umgebungstemperatur, um das System bei kritischen Werten zu entleeren. Das Ventil ist für den Einsatz mit Heizungswasser gemäß VDI2035 ausgelegt.

Funktionsweise und Sicherheit

Das Ventil öffnet bei einer Medientemperatur von unter 3 °C, um das System zu entleeren und Frostschäden zu verhindern. Bei einer Medientemperatur von 4 °C schließt es selbsttätig. Ein integrierter Umgebungstemperatursensor stellt sicher, dass der Öffnungsvorgang erst bei einer Umgebungstemperatur von unter 5 °C (±2 °C) freigegeben wird. Diese zweistufige Überwachung erhöht die Betriebssicherheit der Anlage bei niedrigen Außentemperaturen.

Technische Daten

• Anschluss: G 1" Außengewinde flachdichtend
• Nennweite: DN 25
• Druckstufe: PN 10
• Öffnungstemperatur Medium: 3 °C (±1 °C)
• Schließtemperatur Medium: 4 °C (±1 °C)
• Aktivierung Umgebungstemperatur: 5 °C (±2 °C)
• Medientemperaturbereich: 0 °C bis 90 °C
• Umgebungstemperaturbereich: -30 °C bis 60 °C
• Kvs-Wert: 0,07 m³/h bei 1 °C

Durch die Kombination aus präziser Temperatursteuerung und robuster Bauweise schützt dieses Ventil Monoblock-Wärmepumpen effektiv vor temperaturbedingten Schäden. Mit einem Medientemperaturbereich von 0 °C bis 90 °C und einer Druckfestigkeit von PN 10 ist es für anspruchsvolle Heizungsumgebungen geeignet. Die automatische Schließfunktion bei 4 °C sorgt für eine eigenständige Wiederherstellung der Betriebsbereitschaft, sobald die Temperaturen wieder in den sicheren Bereich steigen.

Lieferumfang

• 1x Frostschutzventil VTN202
• 1x Belüfter
