Beschreibung

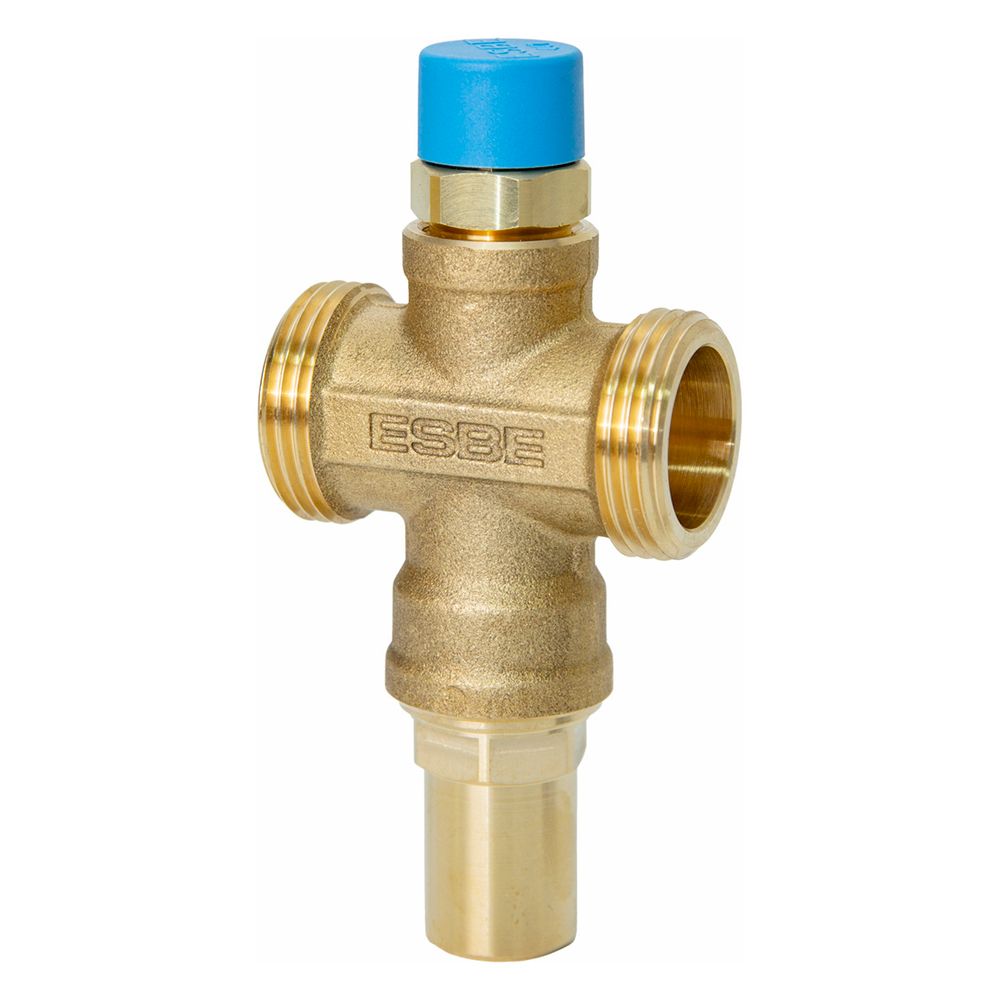

Esbe Frostschutzventil VTN102 Öffnungstemperatur 3 Grad, DN 25, PN 10, G 1"
Das Frostschutzventil VTN102 von ESBE dient der Absicherung von Monoblock-Wärmepumpenanlagen gegen Frostschäden. Es reagiert selbsttätig auf die Medientemperatur und leitet bei kritischen Werten einen Ablassvorgang ein, um die Anlage zu schützen.
Funktionsweise und Einsatzbereich
Das Ventil öffnet bei einer Medientemperatur von unter 3 °C und schließt selbsttätig, sobald die Temperatur wieder auf 4 °C ansteigt. Es ist für den Einsatz mit Heizungswasser gemäß VDI2035 konzipiert und für Umgebungstemperaturen von -30 °C bis 60 °C ausgelegt.
Technische Daten
- Nennweite: DN25
- Anschluss: G 1 Zoll Außengewinde flachdichtend
- Druckstufe: PN10
- Öffnungstemperatur: 3 °C ±1 °C
- Schließtemperatur: 4 °C ±1 °C
- Medientemperaturbereich: 0 °C bis 90 °C
- Umgebungstemperaturbereich: -30 °C bis 60 °C
- Max. Durchflussrate: 2 l/min bei 1 °C und 3 bar
Durch die automatische Steuerung bei einer Öffnungstemperatur von 3 °C und einer Schließtemperatur von 4 °C bietet das Ventil einen effektiven Schutz für Monoblock-Wärmepumpen. Die robuste Ausführung in DN25 mit einem Anschluss von G 1 Zoll und einer Druckstufe von PN10 stellt eine zuverlässige Lösung für die Anlagensicherheit dar.
Lieferumfang
- 1x Frostschutzventil VTN102
- 1x Belüfter
Technische Daten
| Hersteller-Warengruppe | Ergänzende Produkte |
| Hersteller-Serie | VTN |
| Hersteller-Produktgruppe | Ergänzende Produkte |
| Hersteller-Modellnummer | VTN102 |
| Hersteller-Artikelnummer | 35100100 |
| Hersteller | Esbe |
| Artikelnummer | ESBE-35100100 |
| EAN-13 | 7330193060844 |
| Gewicht | 0,385 kg |
| WEEE-Nr. | DE62290414 |
